矩形微带天线的接收功率极小

我设计了最简单的矩形微带天线(用微带线馈电),用ADS设计了阻抗匹配网络,再用HFSS仿真,天线结果仿真结果良好,阻抗匹配得很好(天线的输入阻抗已经约等于50ohm+j0),天线增益,方向图,驻波比,带宽,中心频率都符合要求.
但是但是中心频率6.22GHZ点接收功率(accepted power) 只有0.01W,(端口的输入功率默认为1W),我想了两个星期都找不到原因!
各位兄弟姐妹,英雄好汉,路见不平,拔刀相助呀HELP!!!! 为何天线接收功率那么低???????希望高手提示一下!!

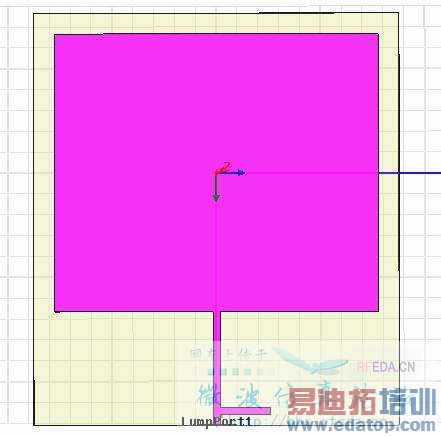

示意图如下:



我发觉中心频率点6.22GHZ 点(此点的VSWR为1.06)的accepted power 只有0.01w,而其它非中心频率点的acceptedpower竟然更大!!!例如,6.05GHZ点(此点的VSWR为7.56)的有0.07w!!
我实在痛苦呀很无助



希望有大侠提示一下!!



你的0.01W是怎么得来的？



终于有大侠愿意帮忙了我太感动了

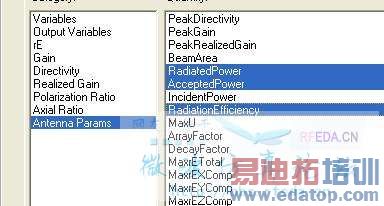

接收功率是在HFSS里面的Antenna params 的accepted power里面测的呀,但是中心频率6.22GHZ点的接收功率(accepted power) 只有0.01W,(端口的输入功率默认为1W),
希望大侠指点迷津!!!我究竟错在哪里???好人有好报呀!



在中心频率6.22GHZ点处天线的接收功率(accepted power=0.010445),天线效率(radiated power=0.009587),辐射效率(radiation efficiency =0.917849), 这三个参数是天线最重要的参数,而我设计的天线就是其中的两个参数都不达标,只有辐射效率合格.

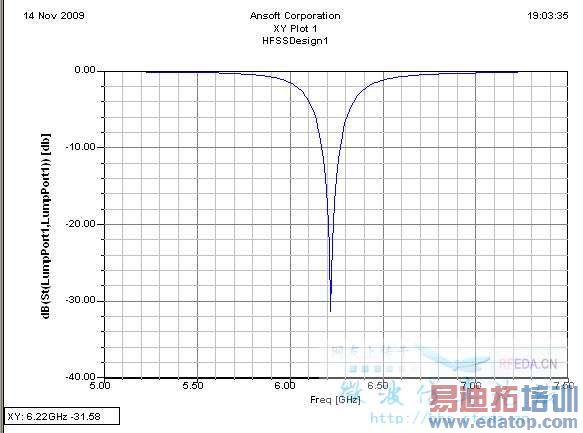

如图:S11在中心频率点6.22GHZ时小于-30db呀,匹配应该没啥问题!天线增益,方向图,驻波比,带宽,中心频率都符合要求. 就差最重要的是接收功率不合格呀!!



此问题已解决谢谢大家!!!!!!!!!!!



怎么也不说说怎么解决的呀，我倒还没注意过这个问题



请问你这个问题最后如何解决了
