双支节阻抗匹配网络出现的问题

各位好，我要做一个双支节阻抗匹配网络，预计能达到的技术指标为：中心频率f0=2.45GHz，带宽为200MHZ，S11达到-20dB。大致的结构如图。仿真时我采用的是FR4介质基板，相对介电常数为2.55，h=0.8mm，敷铜厚度为0.03mm，微带线的特性阻抗为50欧姆，微带线宽度为2.199，采用的是Lumpedport。做出来的结果与预期的相差甚大，不知哪里出了问题。还望各位不吝赐教！工程文件在附件中。【我用的是11.1】



微带线宽度w=2.199mm

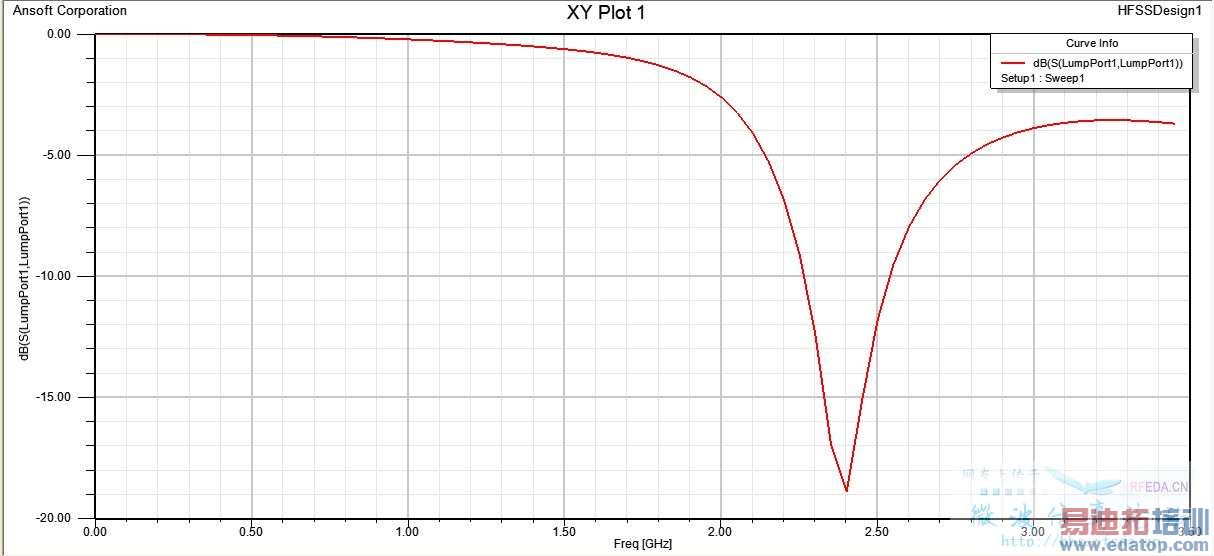

我终于发现问题的所在了。之前的那个工程所设置的空气罩太小了，我设置的空气罩的长度是和介质基板一样长度，所以S11一直都很小。今天把空气罩修改了一下：长度比空气罩长几个毫米，高度不变，同时要保证空气罩能够完全包围介质基本。图是修改空气罩后的S11。相比之前要好的多……



可以看到修改后的已经快要达到-20dB了，相信经过优化后应该可以达到之前预定的指标。
