怎么看高次模的衰减？
录入：edatop.com 点击：
我画了一个波导微带的转换模型，设置了两个端口，端口一是1个模式，端口二是两个模式，
我想看端口一的一个模激励起的高次模的衰减情况，应该看哪个参数？
谢谢各位！
我想看端口一的一个模激励起的高次模的衰减情况，应该看哪个参数？
谢谢各位！
gamma=alpha+i*beta
alpha是衰减
beta是相位

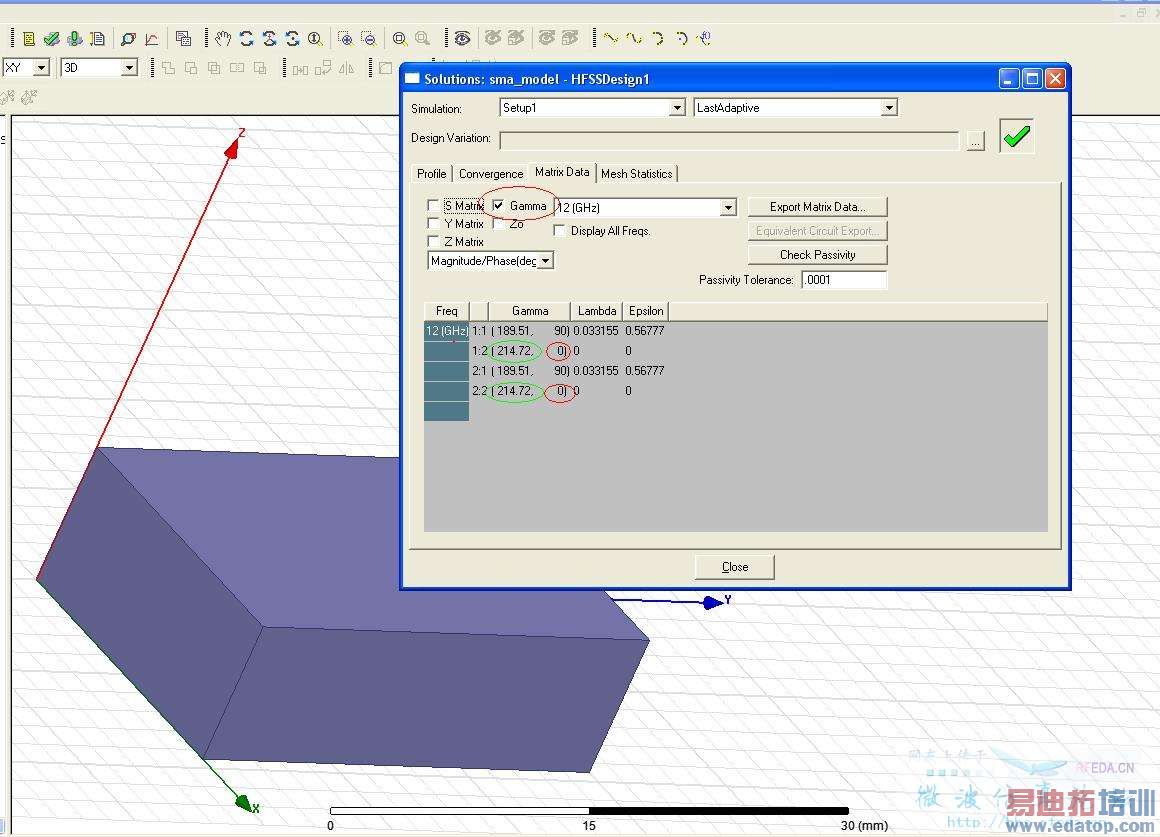

图中gamma角度为0度的时候，gamma只有alpha项，也就是衰减相
角度为90度的时候，只有beta项，也就是没有衰减
我明白了，谢谢你！
1楼的方法没有问题，但是查看γ的时候使用magnitude/phase（deg）起码不直观，建议改为real/imaginary显示，这样实部直接就是衰减α，虚部就是相位项β，很直观。α≠0的模式属于凋落模，不能传输。
谢谢谢谢！
