HFSS 设计的带通滤波器问题

录入:edatop.com     点击:
rt
设计一个BPF
如图所以,我在仿真20-40GHz时,Z0基本都是50Ω左右,没什么变化,S参数也有点像带通滤波器(虽说效果不好,这是设计初试值)。
此时端口电场分布也比较正常,电场矢量图可以看出电场的走向也是正常。

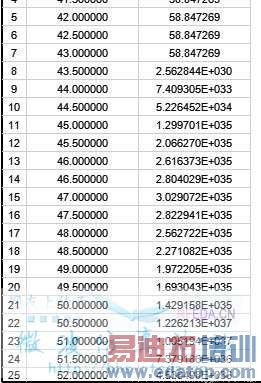

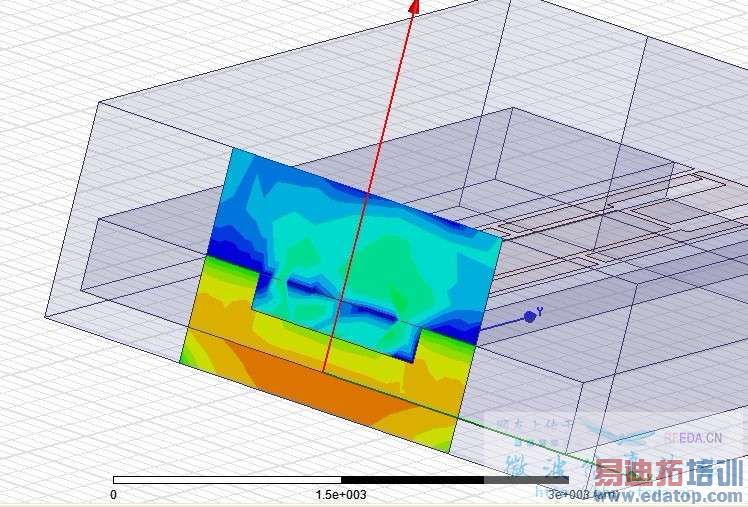

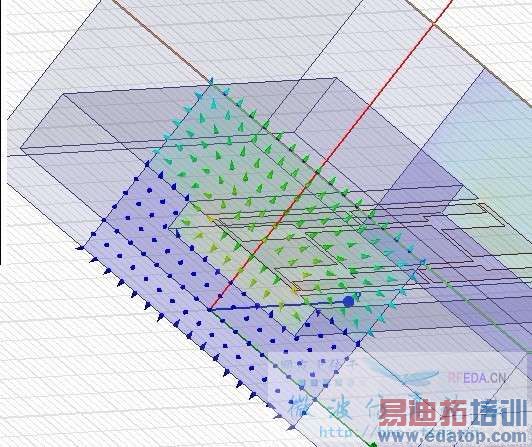

问题出现在 40-60GHz仿真时见一楼

小图 | 大图 图片

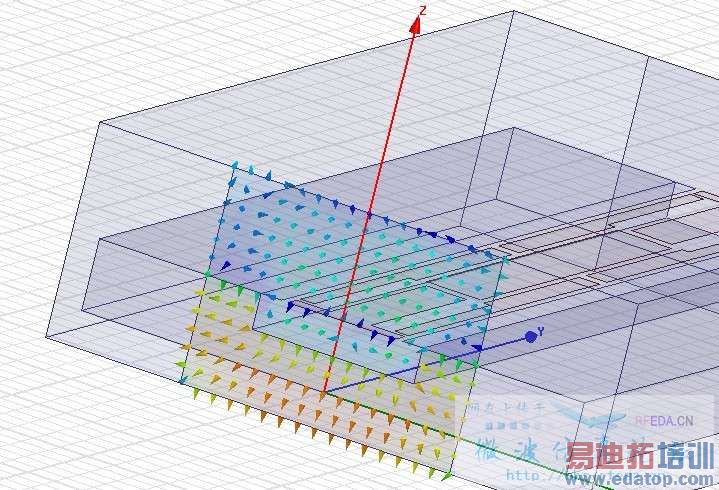

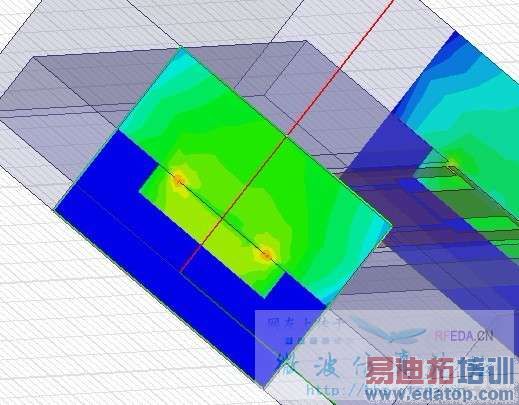

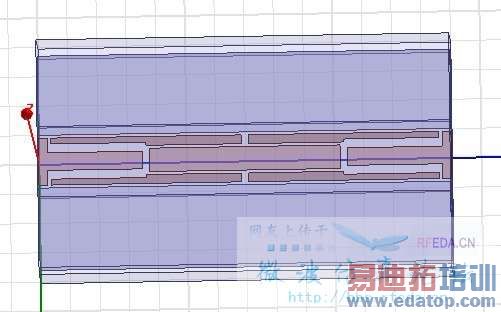

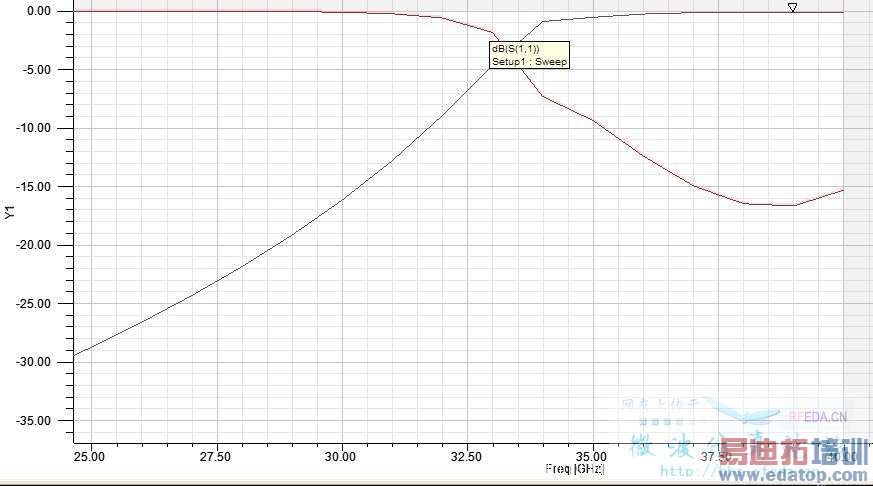

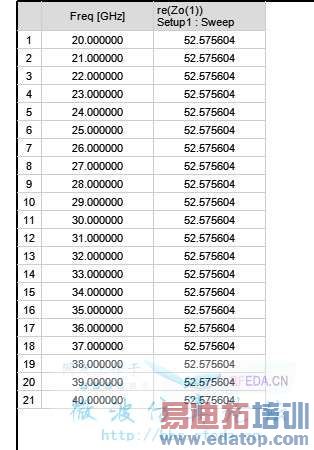

    带通滤波器模型 S参数(20-40GHz) Z0(20-40GHz) 端口port1的电场分布 端口port1的电场矢量图
