HFSS怎样在波导中显示多个模式

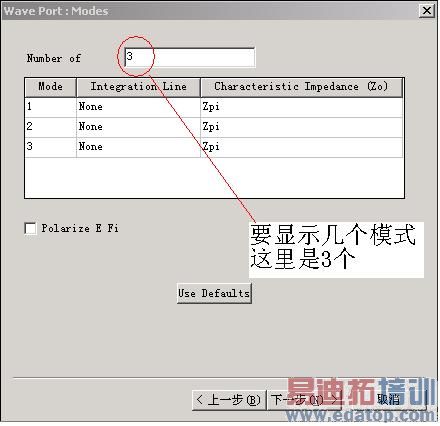

此帖从我的博客转过来的！原帖地址http://hfss001.bokee.com/5121094.html 主要是在加wave port 的时候,要选择一下你想计算几个模式.如图!

在设置这个数值的时候,要注意一下,截止频率,所以在设置扫频的时候要在一定范围内.不然有的模式很快就衰竭了.仿真出来根本就看不到! 我下的这个图设置了7个模式,仿真后的图如下!



最后那几幅壁上磁场、电场强度分布图式如何生成的？Fields里面该选择什么？

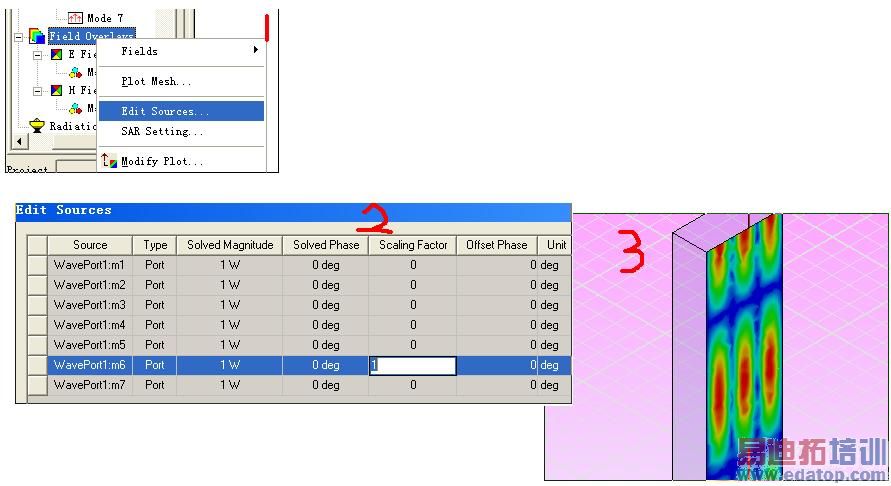

直接fields——>E——>Mag E，只能看到其主模的分布情况。



如下图。



en,看懂了，试验一下．Tensor 关于HFSS fULL book 中有时会出现boundry overlap的问题，说是边界重叠的问题哈．但是运行的时候还是出结果的．不过我还是发现里面有不少错误．



是的，仔细做里面是有错误
上面那个问题，本来就是两个面的边界都重了，所以说boundry overlap.
其实设置辐射边界的时候，z=0的那个面就不应该选--因为他已经是“地”了，不过选了好像也不影响结果的



懂了，非常感谢！



10.0的版本不会出现overlap问题，大家可以试试



我是新手，我现在需要学习hfss10，请大家多多指教



受教了，如果你想用其中一个模式去激励应该怎么办



i strongly suggest you learning some book on model of waveguide
