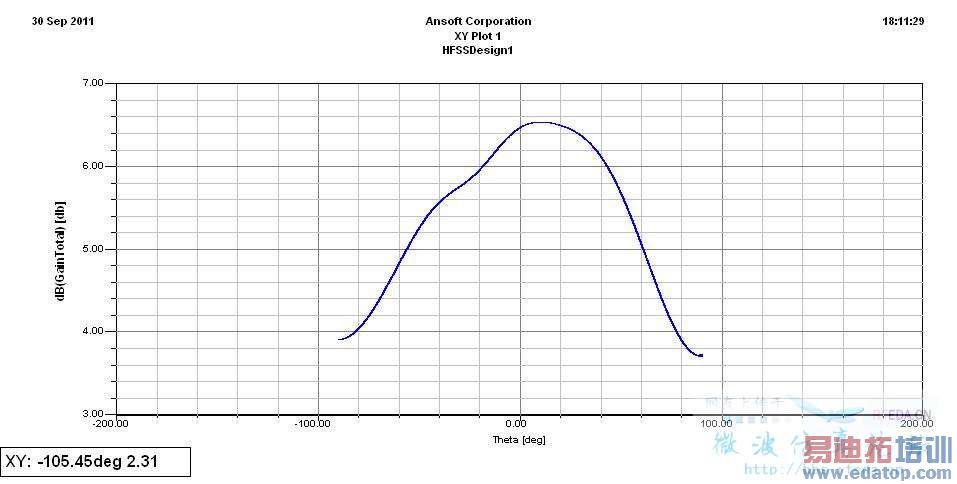

hfss二维方向图只显示一半？

没遇见过。感觉是操作问题吧。

但是设置没有问题啊，貌似那个fullbook上面的就是这样的。运行一直就是这样的结果

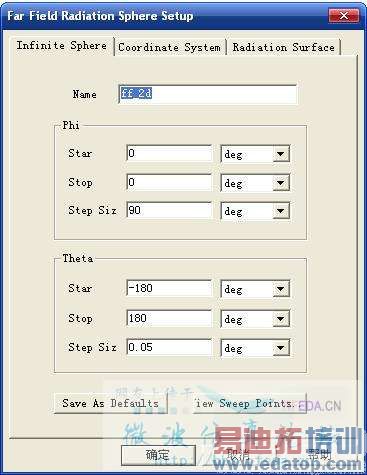

设定phi  theta的范围 还是0180  0360吧
然后要看result的pattern的时候
再看phi=0就好了

phi不需要的，可以这么设置，而且这个也跟phi没关系的

贴模型出来

1,建议楼主检查一下辐射边界,边界条件也可能导致"强制定向",就是只显示上半部分方向图;
2,从贴出的图形看,theta的步进量感觉太小了0.05;耗时会相对较多,一般1deg步长精度也可以,当然这一点与上面问题不直接相关;

谢谢哈，找出原因了，因为之前是按照fullbook上面的例子建立的模型，空气盒子只覆盖了上半空间，所以才会出现这样的情况。另外，感觉theta的步进设置为1的话，零陷不够精细，所以设置为0.05，某些点的差距还是蛮大的

能问您个问题吗？你说的空气盒子只覆盖上半空间是什么情况呢？还有 什么是零陷呀
？
