HFSS查看方向图的问题

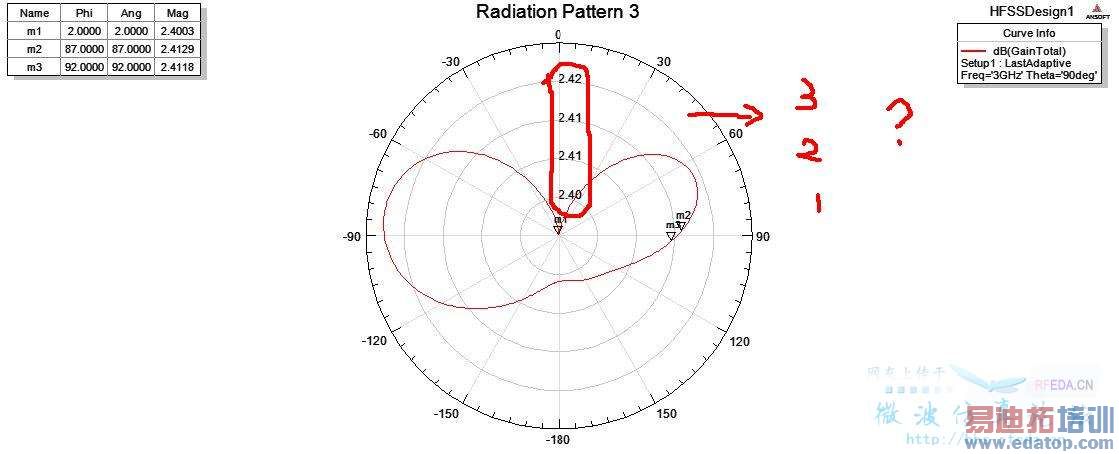

我昨天问了H面怎么设置的问题，突然发现其实我设置的是正确的，只是由于方向图显示的轴向幅度问题，如图所示，其实如果坐标幅度设置范围宽一点，确实应该是一个近似圆形的，然后问题又来了，怎么在图上改变坐标轴的范围呢？请高手指点，谢谢！



好吧，坚持不懈的努力下，自己解决了，不过还是分享一下经验，也许其他新人朋友也会碰到
更改幅度范围的方法：

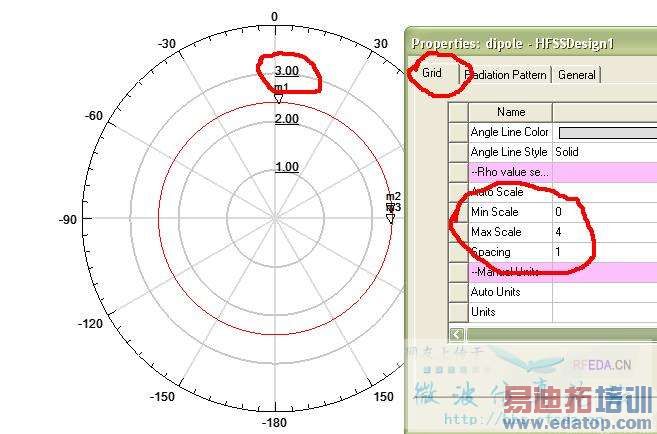

双击轴上的尺寸标注，如上中的3
弹出properties对话框，然后在grid里面往下拉菜单，就可以看到min scale，max scale和spacing了，比如我这个图可以分别设成0 ,4 ,1，就可以显示一个圆的H面方向图了



所有问题都解决了，心情大好



双击曲线，在弹出的对话窗可进行设置。

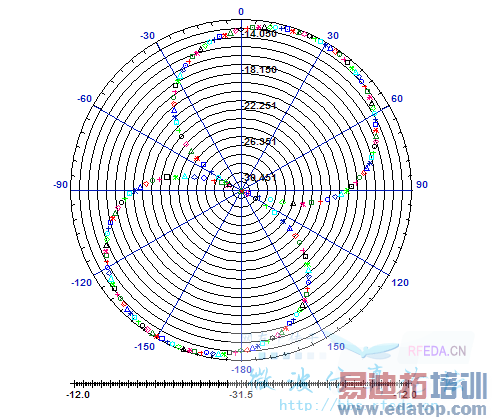

你好 我用你说的方式画了一个图形 怎么和你的图形描述不一样？为什么是很多颜色的离散点组成的，而不是一条光滑得曲线？是不是在result里面设置错误了？我设置的是 选择远区长 和辐射模式 其中：solution 选择 setup：lastadactive，geometry 选择radiation 里面设置的h面 结果ang是phi ,mag 是gain 。我用的是hfss10 谢谢解答！



这就和你前面说得那个问题一样了，就是只有离散点而不是平滑曲线的问题，我用HFSS10的时候也遇到过相同问题，因为当时用的时李明洋的教材，他用的11，所以没有说明如果是10应该怎样设置，所以我后来也换成11了，现在又换成13了，你这个问题，我建议你去查查看10的相关说明或者找些专门针对10的教程来看，肯定是某些地方设置的问题



现把图形传一下 谢谢指教！



谢谢你，我刚刚也在迷惑这个问题。

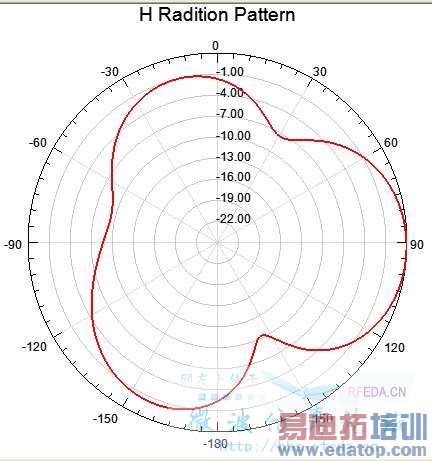

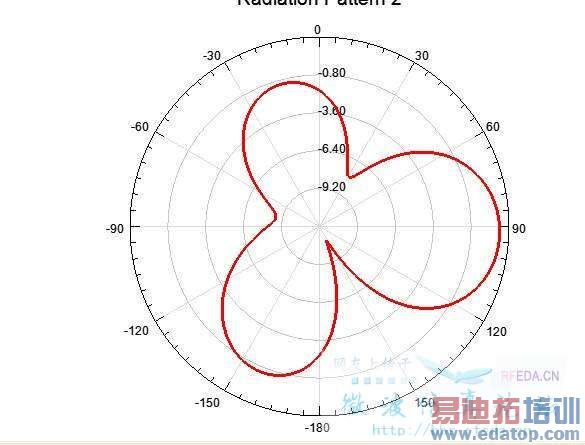

大侠，想请教一下，我的图形h面也不是圆形，结果按照你说的方式，稍微调了一下，看上去比原来的好点，请问这样有实际意义不？我调了之后的图形，能说是全向性的吗？ 不调整之前的，别人说有旁瓣和后瓣，我觉得可以理解为全向性的，只是有的点增益低一点而已，请问我这样理解对吗？e面方向图接近圆形。

•
