hfss在仿微带贴片天线的心得-2
录入：edatop.com 点击：
（2）设置多端口实现圆极化问题

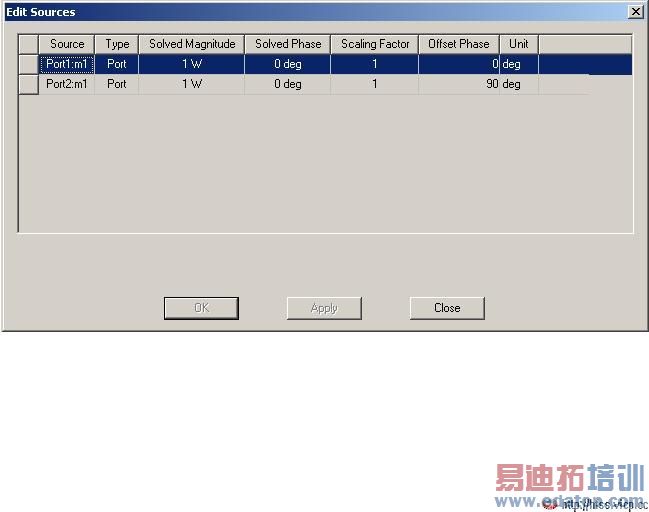

hfss10中 设置多个端口，以两个端口为例，展开HFSSDesign1，在其子目录下找到field overlays，右键f ield overlays，选择edit sources，出现一个选择表如图1，

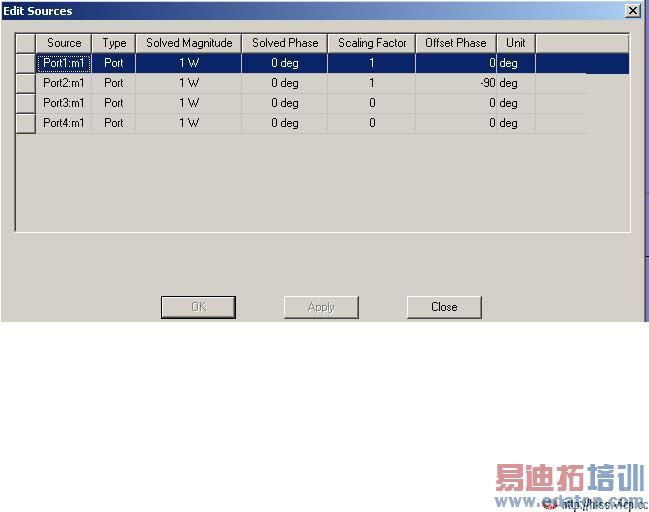

这样就可以实现两个端口相差90度馈电了，依次类推，要实现4端口90相差馈电可参照图2，
也可以设置各个端口任意相差馈电；
这在仿双端口馈电圆极化天线和四端口馈电圆极化很有用。
hfss10中 设置多个端口，以两个端口为例，展开HFSSDesign1，在其子目录下找到field overlays，右键f ield overlays，选择edit sources，出现一个选择表如图1，
这样就可以实现两个端口相差90度馈电了，依次类推，要实现4端口90相差馈电可参照图2，
也可以设置各个端口任意相差馈电；
这在仿双端口馈电圆极化天线和四端口馈电圆极化很有用。
哇see，楼主多发点经验上来哦，的确受益匪浅^_^
其他的微带结构是不是也是一样的道理？嗬嗬
请问微带贴片天线的模型中馈电线怎么画啊
