HFSS仿真阵列天线时端口如何设置

在初步仿真阵列天线是，端口如何设置，因为里面有很多个单元天线，我知道最好的是把馈电网络设计出来了一起仿真，但是想先看看初步的效果，但是这样如何设置端口，是只要一个个用（假如用lump port馈电）lumpport去馈电吗？需要特别注意和平时画lump port馈电有什么地方不同的吗？还是只是和单个单元天线馈电一样的设置？哪位大大告诉一下啊。如果是同幅同相的或其他情况怎么设置？还是需要其他软件来进一步模拟看？



提点个人的建议
好像HFSS中添加的lump port太多的话就会算的不准确或者说就是有问题的，激励的个数应该是有一个上限，但还搞不清楚是多少，如果是两个激励应该还算是比较准确的。
因此不建议在HFSS中对每个单元各设置一个激励进行馈电
如果阵列结构复杂的话在HFSS中调整馈电网络比较复杂，需要在设计之初就对选取的幅相分布进行论证，不妨尝试一下自己写一些算法而不采用电磁仿真，或者选其他的软件试一下。



我问这个问题主要是发展，别人给我的一个模型中，用到几个端口馈电，但是 ，我发现，我把端口里面的积分线删除后自己按照单元天线画上去后，得到的结果和他给我模型的结果不一样，而如果只删除其中一些积分线不是全部删除，然后自己再按照单元天线再画上去的话，结果又和原始模型一样，不知道这是什么原因。我也没办法把模型copy出来，我试过很多次，全删除自己画的时候，结果就会不一样，而保留第一个的话，结果又一样，是不是第一个有什么特殊设置阿？

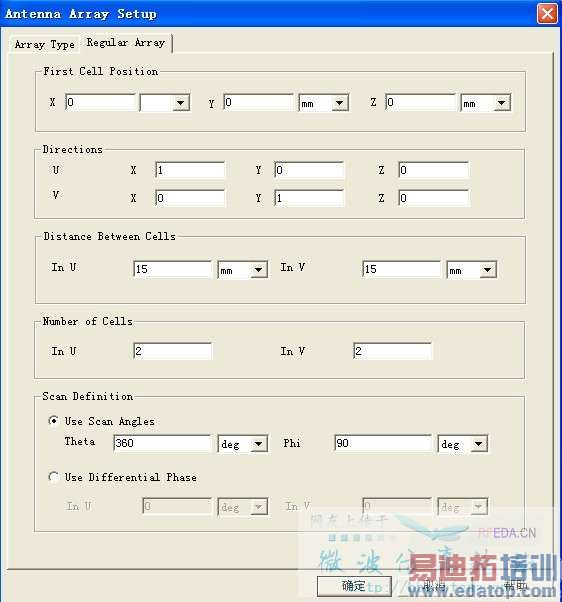

您好！我是HFSS初学者，我在HFSS软件中已经建立了对称振子模型，但现在我要组对称振子天线阵，我通过HFSS——Radiation——Antenna Array Setup打开设置天线阵地对话框，但是我不知道那里面的参数都是怎样设置的。我好几次都是设置完点击确定运行完之后却什么都没变化！还是原来的样子。我查了很多的资料，但都没有结果。我该怎么办？您能帮我解决一下吗？那些参数有：First Cell Position：X（ ）（mm）Y（ ）（mm） Z（ ）（mm）
Direction： U： X（ ）Y（ ）Z（ ） V： X（ ）Y（ ）Z（ ）Distance Between Cells：In U（ ）（mm）InV（ ）（mm） Number of cells：
InU（ ）In V（ ）Scan Definition：Use Scan Angles ：Theta（ ）（deg） Phi（ ）（deg）。



你设置好后看下结果变没有呢……



首先假想阵元为理想点源进行排阵，并且这个array setup选项只能排二维阵，也就是矩形阵列
First Cell Position：X（ ）（mm）Y（ ）（mm） Z（ ）（mm）这个是第一个点源的位置
Direction： U： X（ ）Y（ ）Z（ ） V： X（ ）Y（ ）Z（ ） 这个U和V的坐标分别是进行排二维矩形阵列的两个排阵方向，用直角坐标（x，y，z）把这两个方向矢量表示出来
Distance Between Cells：In U（ ）（mm）InV（ ）（mm）有了上面的说明这个就很好理解了，是分别沿着U和V方向的阵元间距
Number of cells：InU（ ）In V（ ）这个就是分别沿着U和V方向的阵元数目了
我就试着仿了一下两个单元的阵，好像是对的
Scan Definition：Use Scan Angles ：Theta（ ）（deg） Phi（ ）（deg）这个不太清楚是什么东东了。



后面那个应该是扫描的角度，不过，我都是自己排好了来仿真，这样好像结果更接近点，不过，就是现在不知道多个端口怎么设置，如果是等幅同相该怎么设置多个端口呢？是1x3的双极化阵列，暂时按照等幅同相仿真，如何设置端口？



激励设置，好像可以外植入



学习啊学习...



用自带的功能组阵，驻波好像是不准的
