HFSS仿真结果出问题如何解决

录入:edatop.com     点击:

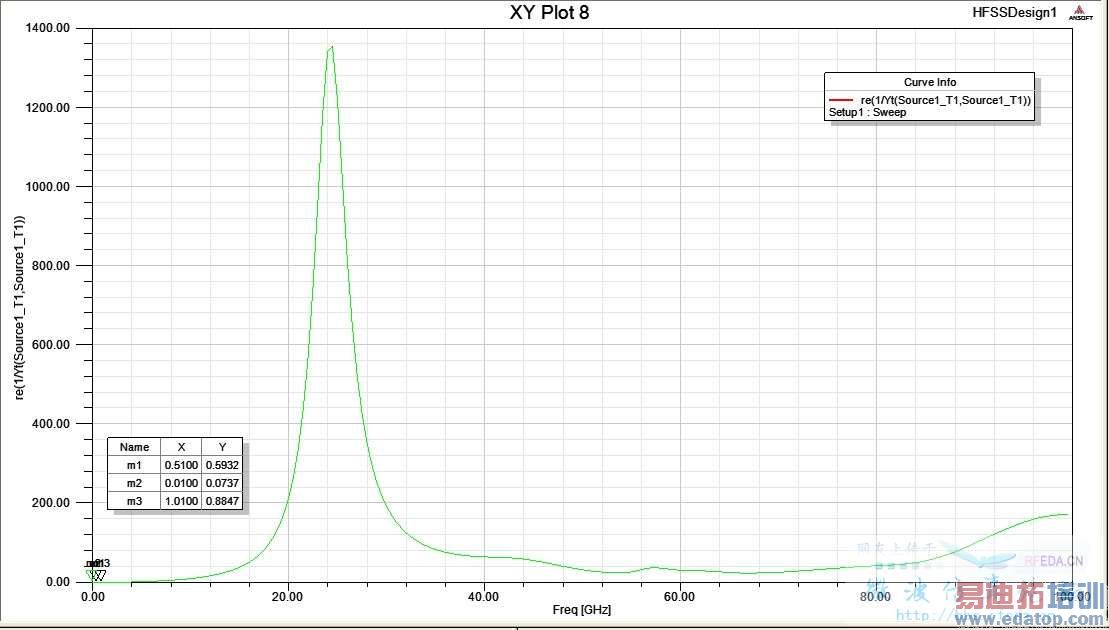

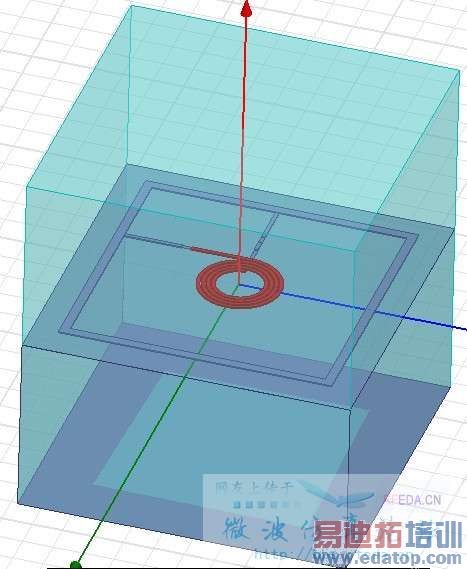

我用HFSS仿真一个电感结构,如附件所示,用的是lumped port。 在极低频下用 real(1/Y11) 提取电感的直流电阻, 本来电阻值应该是46欧姆,但是仿真结果(见附件)不到1欧姆。而且我放了很多次,别人仿了也出现同样的问题。 一直没有解决
求高手指点问题出在哪里?





而且我保证金属以及介质层尺寸和设置没出问题



HFSS仿真频率太低是不准的,基本上所有数值算法都存在低频不准的问题



HFSS 指high frequency structure simulation。低频的不好使



楼主要是想仿真低频结构,建议用CST的time domian去做仿真,那么低的频率hfss放不准的!在做着中提取结构的端口设置时,也是有技巧的!



hfss仿真低频是不准确的



HFSS 指high frequency structure simulation,study L



楼主好!我不能解答你的问题,但是想请教问题!
"Initial mesh,process mesh3d : Error while opening or writing the mesh files.
Simulation completed with execution error on server : Local Machine."
这两句话是指什么错误啊?
谢谢啊!



应该是你的破解不完全。
本站里面有个帖子说到了你的问题的解决办法。
把安装目录下面带mesh的文件全部删掉,然后重新安装hfss,点击修复。之后应该可以正常使用了。



这个问题挺囧的。
楼主的问题背离了hfss的初衷。
