LUMPER PORT 端口设置边框必须跟走线相切吗?

录入:edatop.com     点击:
LUMPER PORT的问题:端口设置板边框必须跟走线相切吗?
端口位置不变,只是将板边延长一小段,得出的S参数就有较大差异

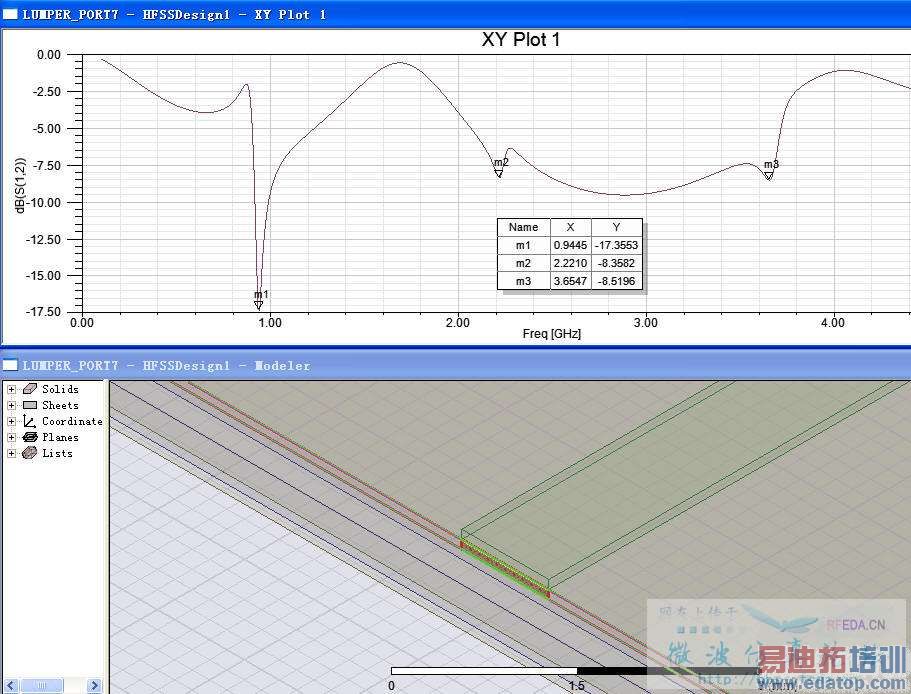

第一张是板边框与走线相切,属于同一面

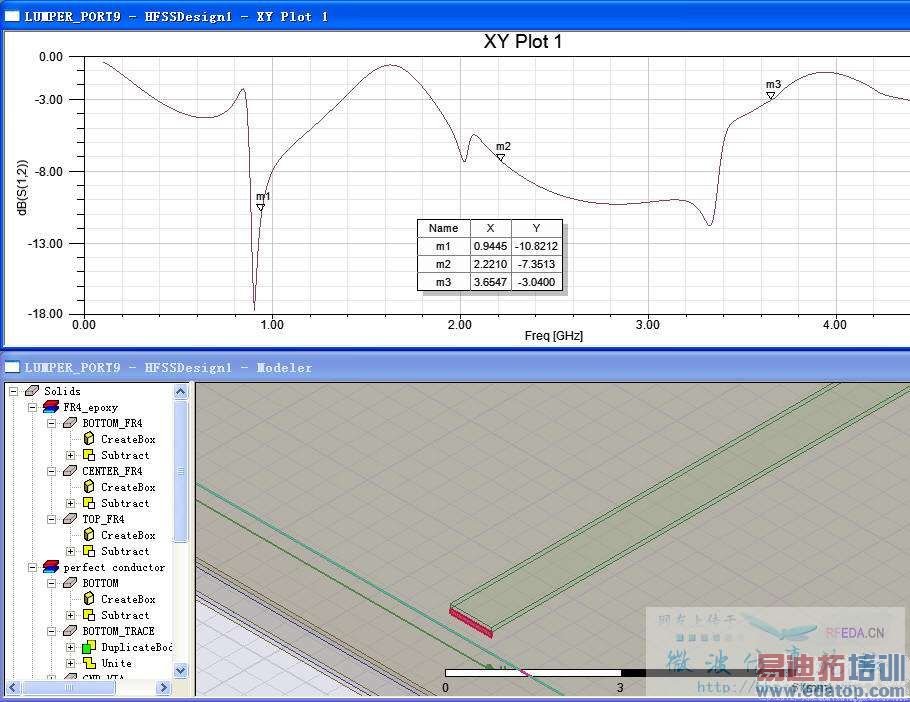

第二张仅仅将板框延长了一小段(包括上下参考面与之间的FR4材料的尺寸)






网上看到的一句说法:
Lump port是附在一個外加的sheet物件上,且該sheet不用設定材質或邊界條件
Sheet的edge要"正好"接觸port要下的net,且不可插入該net材質
我这个sheet没有插入net材质
是不是sheet也不能插入FR4材质?
对于从外部导入的信号线,是不是都要先切成同一面的才能仿真吗?
