毕业设计，HFSS仿真过孔模型的问题
录入：edatop.com 点击：
我做的题目是“差分过孔的仿真分析”，建模思路是两条非连续微带线通过含有两过孔的PCB板，然后通过HFSS仿真出结果，并分析其S参数和差分S参数。我已经按我的想法建好了模型，可是仿真出来的结果只能说很怪异，完全没有参考价值，我想来想去就是想不出问题的所在。由于我们平时都不用HFSS，就是为了这次毕设才接触到，我想肯定是我的建模出了差错，恳请高手能给我检查一下，有不对的地方能给我改正一下。
附件里我放上我建的模型、一些仿真结果以及一篇参考文献，
附件里我放上我建的模型、一些仿真结果以及一篇参考文献，

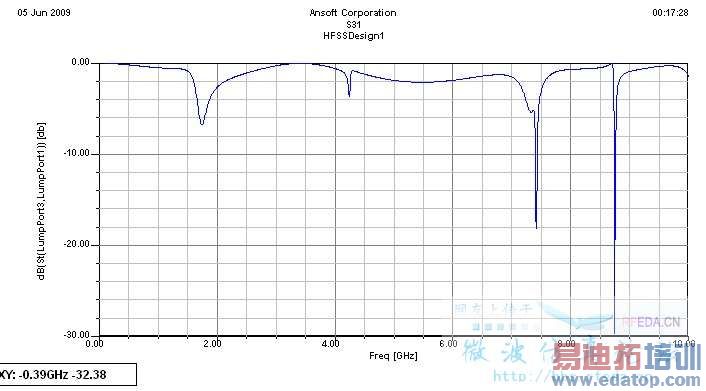

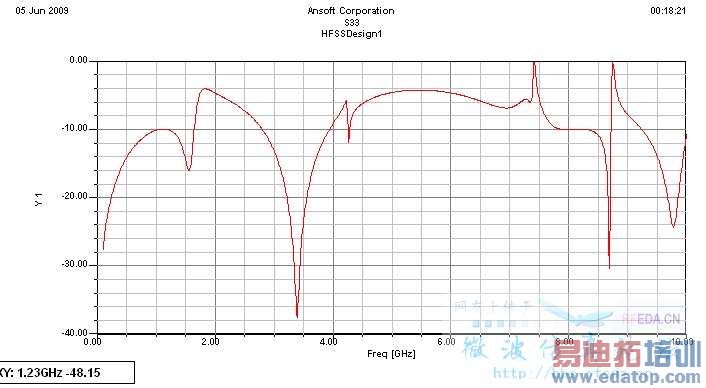

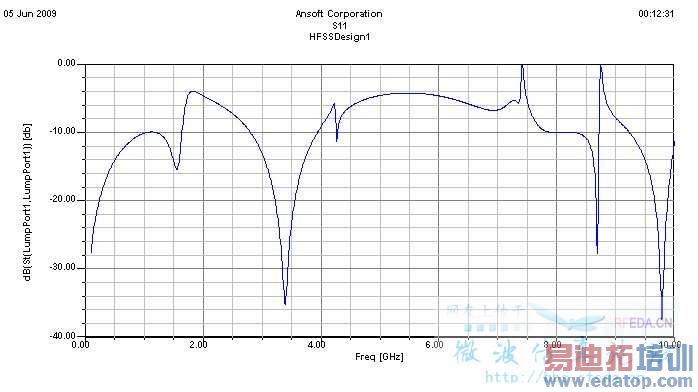

附上我仿真出来的几个S参数曲线图
从Ansoft网站上下一个Via wizard2.0，自动建立模型，仿真，就可以了。
如果你要达到文献上说的那种结果应该看文献上的SDD
我的仿真也出问题了，目前不知道怎么设置过孔...
