使用WAVE PORT端口，deembed settings有什么注意事项么？
录入：edatop.com 点击：
使用WAVE PORT端口时：deembed settings有什么注意事项么？
发现未使用deembed settings与使用了deembed settings差异很大
看一些资料说，使用deembed settings可以减低仿真的计算量，例如比比较长的走线可以使用deembed settings功能
但在具体实践使用中应该注意哪些问题呢？

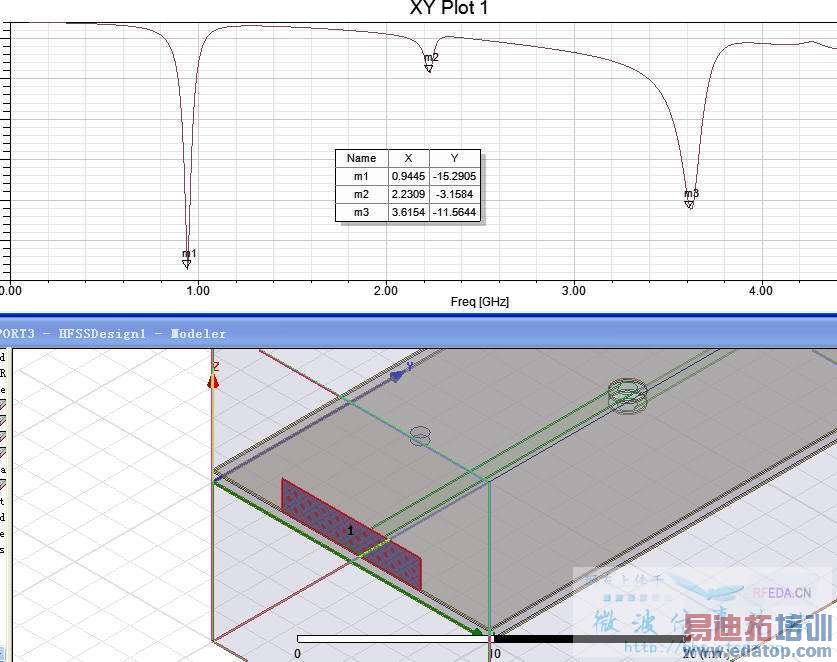

下面是仿真出来的结果
第一张图是未加任何deembed settings设置的
第二张图是加了deembed settings，内缩18mm，接近过孔处
未加时感觉出来的S参数还对一些
发现未使用deembed settings与使用了deembed settings差异很大
看一些资料说，使用deembed settings可以减低仿真的计算量，例如比比较长的走线可以使用deembed settings功能
但在具体实践使用中应该注意哪些问题呢？
下面是仿真出来的结果
第一张图是未加任何deembed settings设置的
第二张图是加了deembed settings，内缩18mm，接近过孔处
未加时感觉出来的S参数还对一些
可能是我理解错了
仿真的结果应该还是对的吧 这个仿真应该是仿真接近过孔处的线段了
感觉你port的位置画错了，应该要画到碰到底部的ground才对!
