微带线磁场分布

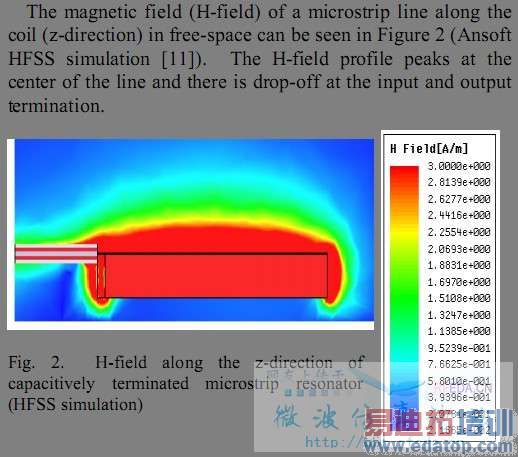

请看下面这张图中的文字表述和图片，请问这里的H field指的是mag H还是Hz？在HFSS中应该怎样设置得到类似的图片啊？
Ps：这张图是HFSS仿真结果
感谢各位的回复，最终结果如下，我是这么做的：
（1）选中planes-global YZ
（2）Field overlays-H-Mag_H,参数默认

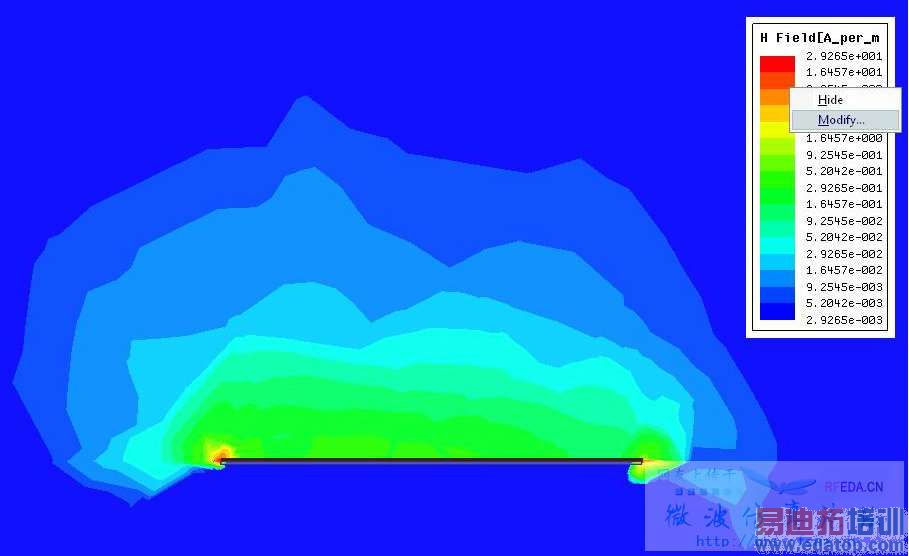

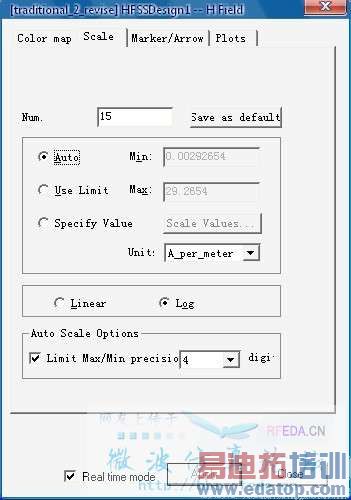

（3）在结果图片中右键图例，选择Modify，在Scale选项卡中选择Log-Apply

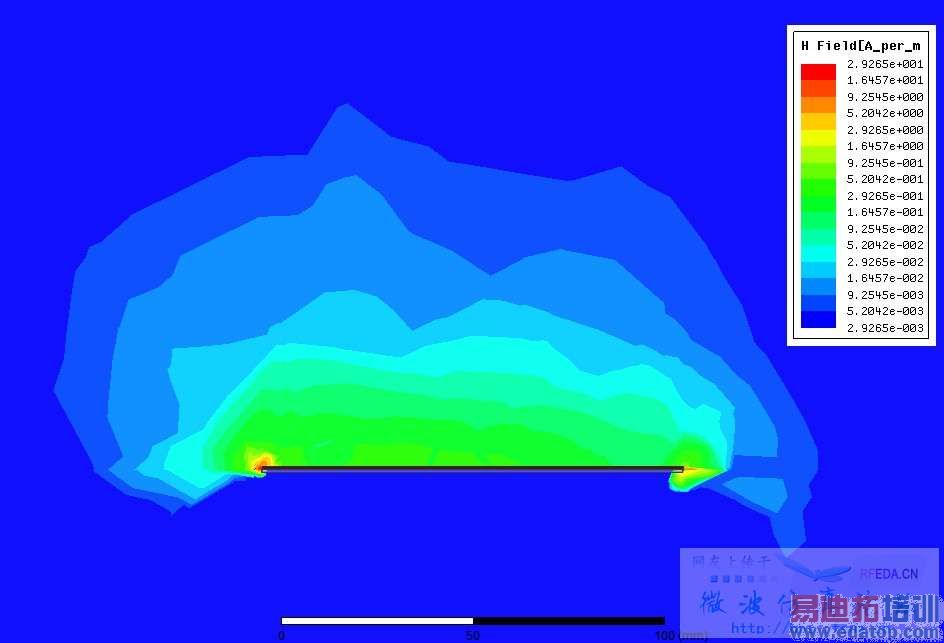

可见磁场分布趋势跟文献中描述一致







描述:微带线HFSS模型



微带线的场分布应该知道的啊，磁场就是围绕导体带成闭合曲线的嘛，你这里的图片指的是磁场的大小。在hfss中也可以得到，计算结束后，在
右击field overlays/plot field/H/mag_H就可以得到



谢谢您的回复，
就是说这里的磁场是指mag（H）喽，不是磁场的Z分量Hz，确定的吧，因为这个问题比较重要，怕搞错了，我们知道在plot field之前要选中物体的么，这里应该选中哪个物体呢？是单独选中微带线，还是怎么选择？



楼主可以在想看场分量的位置设置一个sheet，不分配任何材料。计算完成后就可以选择这一个sheet可以看任意的场分量



你好，请问如果我想查看空间某矩形区域的磁场分布，这个rectangle sheet是不是在analyse之前建模的时候就应该加上？
我取Maximum Number 为8， Maximum Delta S为0.1.添加unassigned sheet fov之前仿真分析谐振频率为127.91MHz， S11为-27.5486。
添加fov后重新仿真，谐振频率变为128.43MHz，S11为-22.7544.
请问：
1）hfss文件中的 fov 这样添加正确不？添加 unassigned fov 对仿真结果有无影响？
2）是不是网格剖分精度不够，一般取Number和Delta为多少较为合适？ 描述:hfss文件
