HFSS仿真曲线震荡严重，收敛不稳定

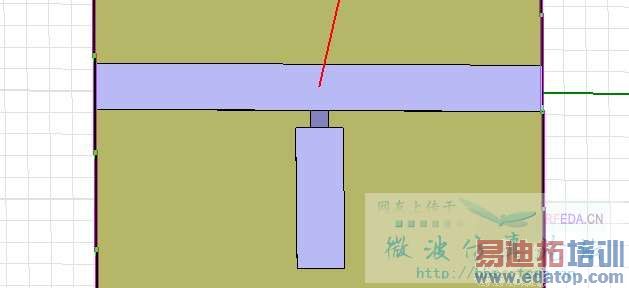

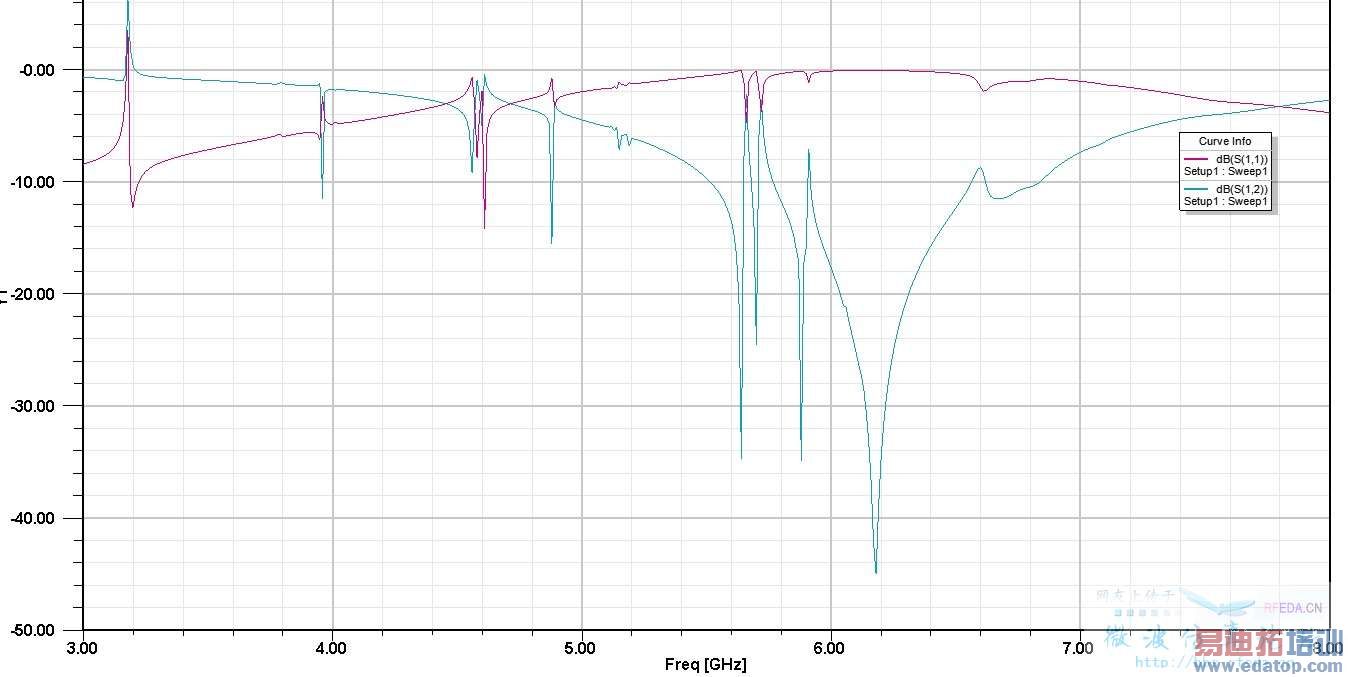

鄙人用HFSS仿一馈电电路，当中加有急总参数原件电容，但是很奇怪的是电容变小后，仿真曲线出现毛刺，而且要收敛很多步才可以停下来。昨天打电话给ansoft的技术支持，结果说部支持破解用户，凡此问题均由破解版原因，郁闷啊，仿真进行不下去啊 哪位大哥遇到此类问题，帮忙指导一下啊



先尝试将你的盒子盖改为辐射边界，然后用discret算法试试



谐振腔效应，缩小腔体、或加工后加吸收材料（等同于前面说的辐射边界仿真）。



我也是这个问题。同求。帮顶！

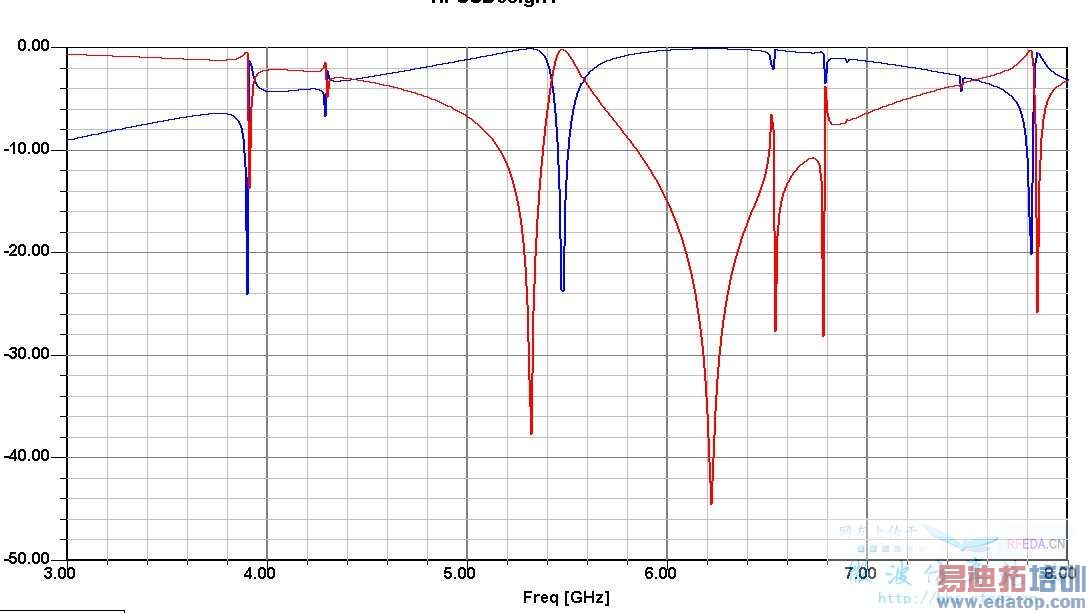

感谢楼主的回复，前些日子放寒假回家了。你提供的方式试过了，如果是震荡的结果怎么换都是震荡。我尝试着改变电容值，发现在10p以内，震荡较少，再小几乎没有震荡。超过10p，越大（小于100p）震荡越厉害，但是当到了1uF的时候，震荡又消失了.......
请问楼主也遇到类似问题呢。
期待您的回复啊



同前面。具体的10p30P的电容在电路调试的时候用过，当时测试的结果没有什么震荡的，但仿真就是老出问题呢....求高手指点啊



请问，这个问题你解决了么



我的是设辐射边界没问题，但不设置辐射边界就出现毛刺，还望高手赐教！
