HFSS中如何画螺旋线，用spiral和helix都出现错误
录入：edatop.com 点击：
我想用HFSS画出一个螺旋线，下面是我的步骤
1、先在XOY平面上画出了一个圆，做为横截面
2、选中横截面，点击spiral切换到YOZ平面上画一条直线做为轴
3、输入半径和圈数

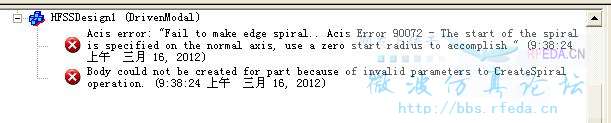

可是为什么总是显示错误呢，请大侠们指点一下，用helix也是一样
1、先在XOY平面上画出了一个圆，做为横截面
2、选中横截面，点击spiral切换到YOZ平面上画一条直线做为轴
3、输入半径和圈数
可是为什么总是显示错误呢，请大侠们指点一下，用helix也是一样
是画的线还是实体啊？
先画一个面，这个面决定你的螺旋线的线形状，然后画一个向量，该向量决定你的螺旋线的方向，注意，此处向量的起始点和你所画的面的中点为你所画螺旋线的半径！
