模型不能划分网格问题如何解决？

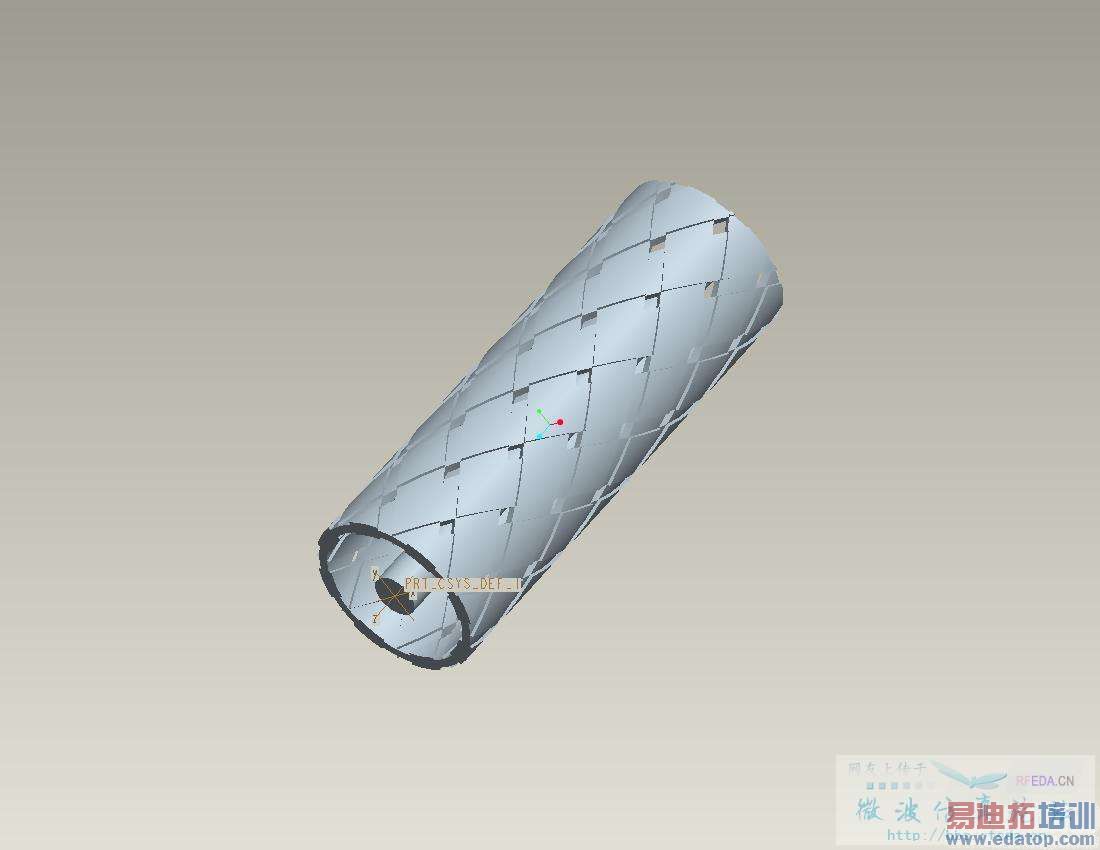

最近在用HFSS进行同轴电缆屏蔽效能的仿真，我用ProE对同轴电缆进行建模，然后将模型导入HFSS中进行仿真，但是在分析时出现网格无法划分的问题。下图是所建的模型和出错的信息，模型中有很多凹槽（宽度大约为0.5mm）和菱形小孔，同轴电缆的长度设置为10mm，外圆环的外直径是3.55mm，内直径是2.95mm，内圆柱是0.9mm，从而增加了网格划分的难度，不知道有没有什么办法可以正确剖分这个模型。我将工程也上传上来，请各位大侠帮我出出主意怎么解决，不胜感激！



描述:工程



具体没有仔细研究，你的空气盒很大，因此内存需求量很大，这是个问题



这的确是一方面的问题，但是由于有辐射边界条件，需与模型的结构距离1/4波长，而我仿真的频率范围是在1MHz-100MHz，因此导致空气盒子太大。我试试先减小看看行不行。谢谢你



错误提示系统都给你了：模型有特别的小细节，如你所说的“多凹槽（宽度大约为0.5mm）和菱形小孔”，至于如何处理，一个路子是简化模型，另一个方法是对模型细节做【模型分析】（Model-->Model Analusys）处理，具体如何做可以看看help等文献～



谢谢您的指导，我现在已经将模型简化进行仿真，能够顺利进行，但在数据后处理中遇到一个问题，我想求解轴向电磁场对屏蔽层外表面的积分（即空心圆柱的外表面），利用场计算器进行。但是场计算器中只能对整个物体的表面进行积分，请问如何选择外表面进行积分呢？还请你多指导，请问能够告诉我你的QQ号码？方便交流。
