HFSS的3D辐射图问题
录入：edatop.com 点击：
本人目前在用HFSS仿真遇到这个问题，就是3D辐射图显示如上图所示，Phi方向居然没有辐射？
这是仿真软件设置问题还是本人模型的问题呢？
这是仿真软件设置问题还是本人模型的问题呢？
应该是设置问题 建立图形之前 你把phi设置为单一的90度 就会出现这种情况 应该是从0度开始 到360度结束 你试着修改一下看看

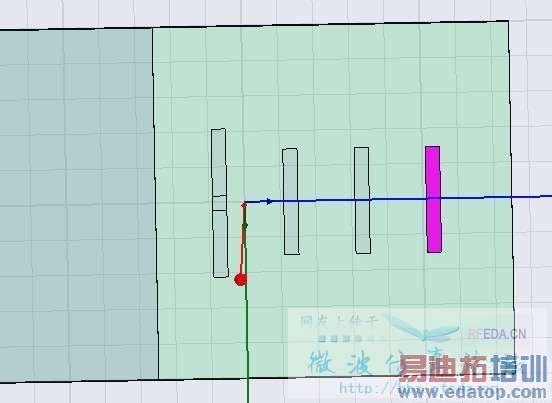

从楼主的模型图看,应该是一个八木天线,如果有源振子后面阴影部分是金属反射面,前面是寄生振子/引向,仿出的方向图应该符合逻辑的呀!
那个3D辐射图成了片片呃...
好的！谢谢！我试试！
原因是，你在Inifinite Sphere中设置的phi和theta点数太少，要包含整个球面
是的，如你所言。已解决，还是谢谢回复。
