HFSS SAR例子中辐射边界的设置问题

我觉得这个例子里的辐射边界设置有问题，一般辐射边界是设置在离辐射体四分之波长处，可这个例子中的辐射边界是在八分之波长处。
牵扯到坐标系的转换和计算，请各位耐心把我的问题看完，万分感谢。

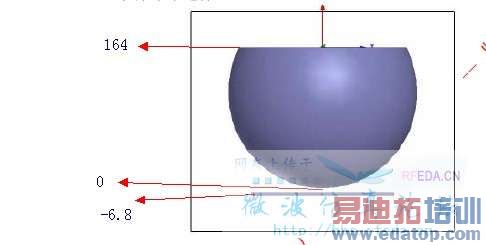

这是图，下面的是偶极子天线，
天线圆柱体中心的Z坐标是世界坐标系的-6.8，半径1.8，一条臂长83.5，另一条臂是沿着（0,1,0）向量的镜像复制
上面圆的是人头模型，模型最下面的那点对应坐标是世界坐标系的原点，半径111.5模型总高度是164mm （单位都是mm）

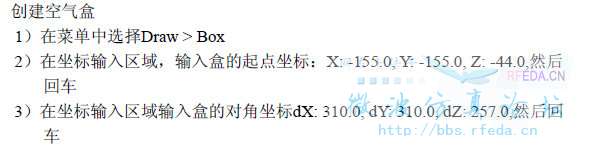

接下来的辐射边界的设置，看图


这里的相对坐标系是世界坐标系里的（0,0，-6.8），也就在偶极子天线中心轴上，之后建立空气盒


光看Z轴，空气盒底面距离偶极子天线中心轴距离44，那离世界坐标系的原点距离50.8，空气盒Z高257，减去50.8再减人头模型高度164=42.2，也就是空气盒顶部距离人头的高度。
这个天线的中心频率是835M，四分之一波长为89.8mm，那么空气盒距离辐射体至少也要89.8以上，那这个例子中的辐射边界不就设错了么。。说的不对的地方望指出，新手还需要多多磨练啊
第二个问题是：我只看到说辐射边界要距离辐射体至少四分之一波长，那和这里的人头模型的距离有要求吗？



有人做过这个例子吗？



你可以试试增大家radiation box 看看最后的结果差距有多大， 如果差别不大的话就没什么关系啊。 一般来说，dipole 的z方向的radiation pattern很小，离边界近点应该关系不大



我用的上网本，这个模型都仿不了，别提更大的了。哎
不过谢谢你 让我确定了辐射边界的问题
