7级梳状带通滤波器中端接电容仿真的问题

我要设计一个7级的梳状滤波器，中心频率在1.04G。带宽为6M，八分之波长端接电容的带通滤波器。用的软件为HFSS 13和Designer 6。

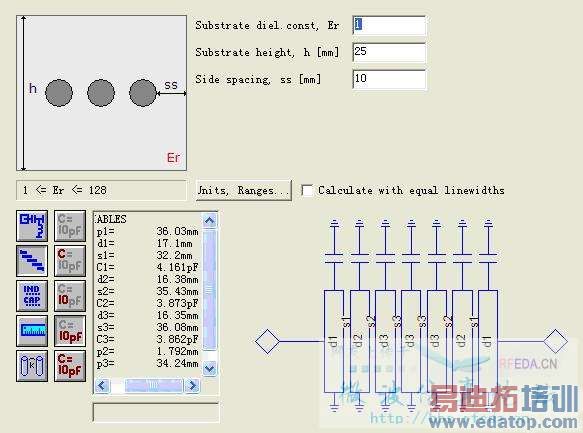

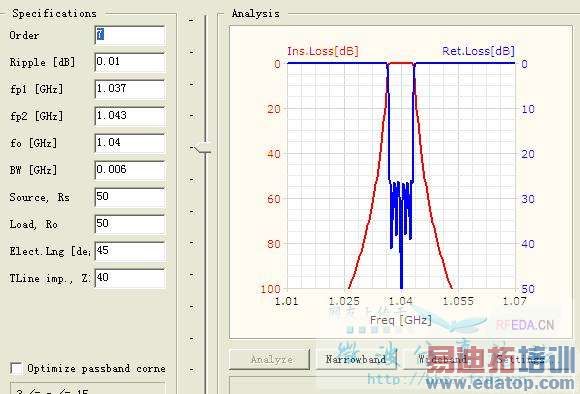

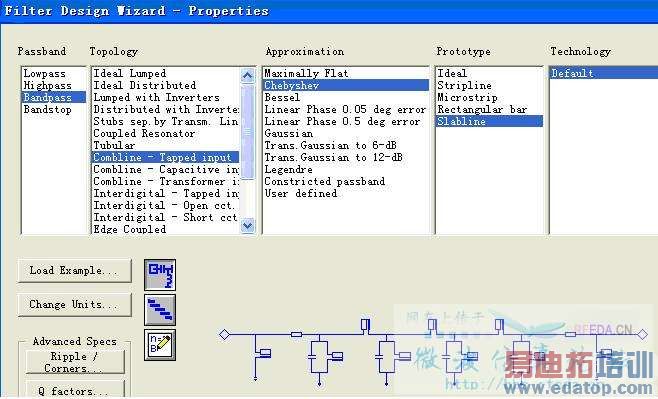

我用Designer的滤波器设计工具得到参数，再以这个参数为依据在HFSS里画模型图，但是仿真滤波器一直没有通，我不知道是不是端接电容没有画好没有通还是其他的别的问题导致没有通。
请前辈看一下

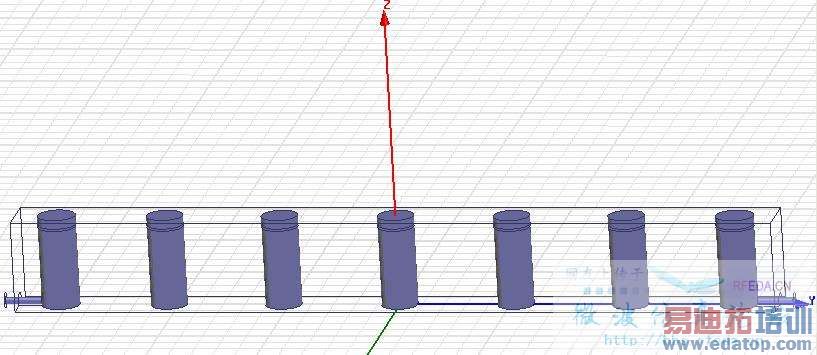

我尝试着在圆柱上方做一个电容来模拟和画一个空气柱体定义侧面为lumped RLC电容但是还是没有效果，由于电路一直仿真就没有通过，S21的结果都是显示在阻带，所以我现在不知道问题出在哪

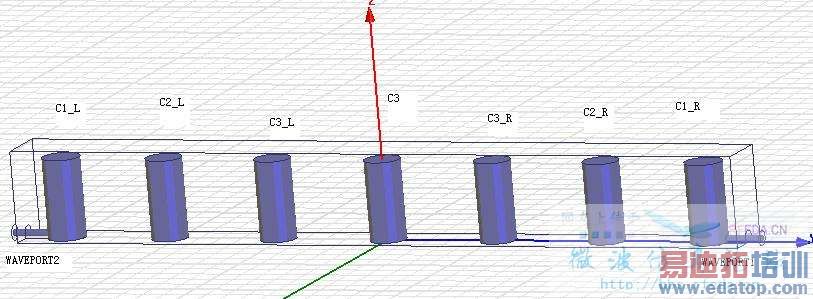

我考虑用Designer和HSFF协同仿真来解决电容的问题，我将要连接电容的面都设置成waveport的端口，这样在Designer里面就可以连接电容，这些port没有连接BOX的面，是内部port，这里是不是要用lumped port？

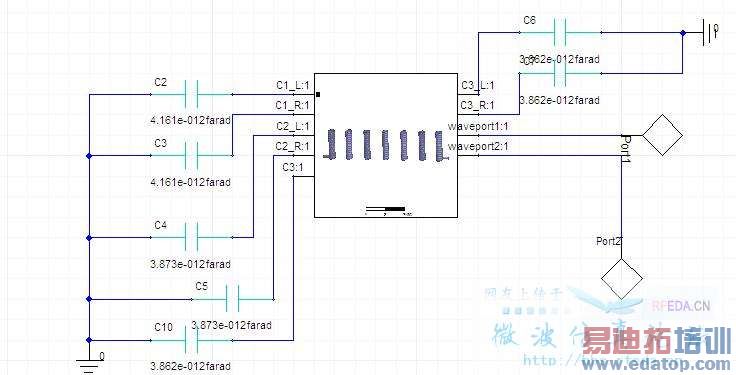

在HSFF中分析完了之后在Designer里用add model的方法导入电路中，所有选项均采用的默认选项，除了设置扫描频段。连接电容后仿真，仿真结果滤波器还是不通。
也有可能是协同仿真我的导入方法不对，总之是一切都有可能出问题，请您抱着怀疑一切的态度来帮忙看一下哪里有问题。



付上主要的参考文章和仿真文件。
这个附件和前面的是一样的



怎么没有人，自己顶一下



没有人来帮忙啊



路过 也有lz一样的问题 求教大侠帮助



这么长时间都没大侠来？
