hfss10仿双层贴片天线,上层贴片没有馈电线，模型该怎么画？
录入：edatop.com 点击：
hfss10仿双层贴片天线时上层的贴片没有馈电线， 仿上层贴片的时候是只画一个没有馈电线的贴片还是需要把下层的馈电元也画出来，感谢！
上层的用同轴线穿过下层介质馈电啊

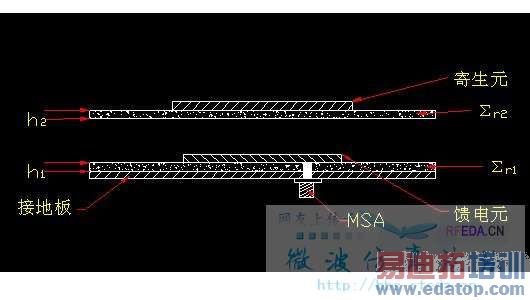

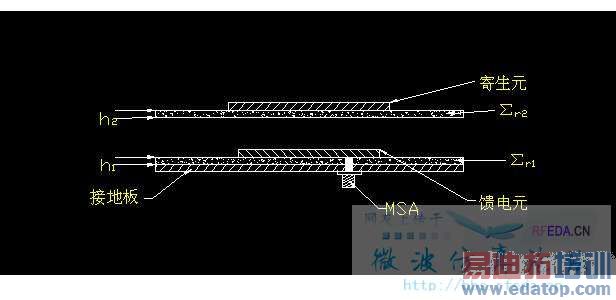

好象没有这么麻烦吧! 我这个示意图就是根据钟顺时的<微带天线理论与应用>一书里说的画的, 也没说"上层的用同轴线穿过下层介质馈电啊"? 如果这样的话要做个几百元的天线阵光馈电就麻烦死了, 插入损耗也会很大, 这个应该算是电磁耦合馈电吧.
上一层的的寄生元不用连接馈电，它是以空间耦合谐振形式和馈电元耦合，增加带宽和效率！
好东西
