HFSS仿真螺旋天线问题
录入：edatop.com 点击：
hfss仿真螺旋天线时，如果用圆进行螺旋得到的话，仿真时网格划分会很多，普通电脑没法仿真，那么是不是可以用平面代替？两者有没有什么差别呢？
前面有讨论过这个问题的.....用圆做成的仿真起来很费时间....电脑老一点的仿真都要大半天.....前面有说换成那种正N边形的螺旋...但不知道那个怎么画....

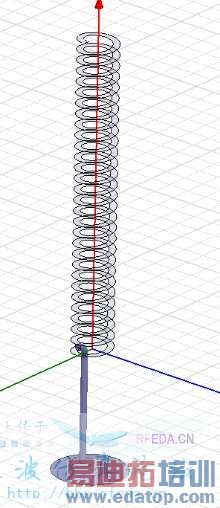

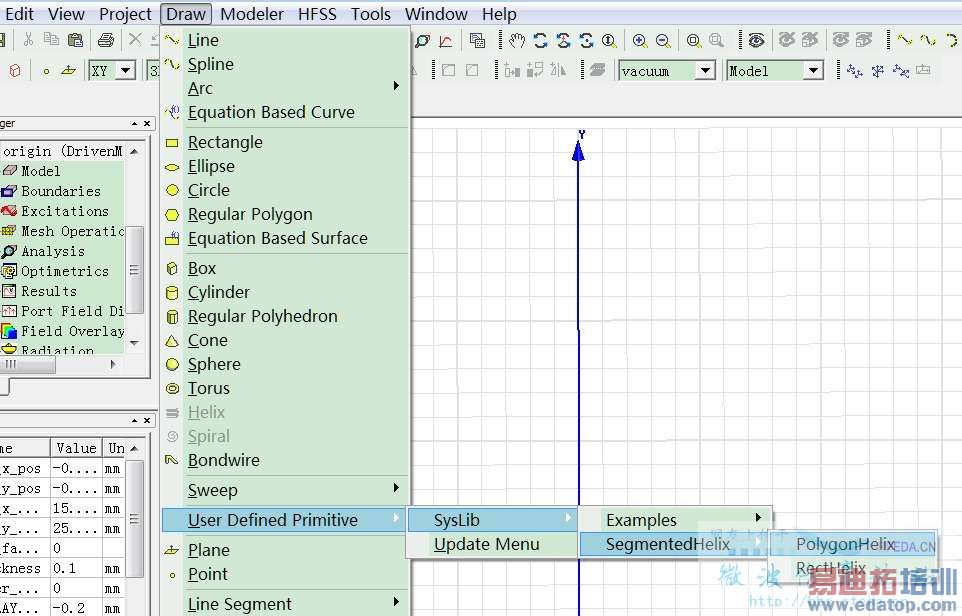

试试这个步骤，不知是否对你有帮助
希望楼主分享一下你解决的办法

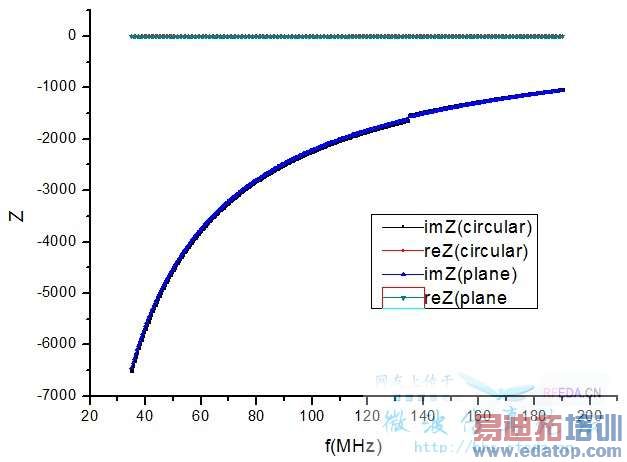

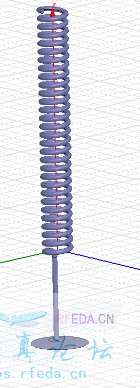

正N边形的我会画，仿真起来是好些。我发现网上的一些螺旋天线的例子好多是用平面的代替圆的，这样网格划分就少很多。仿真出来的结果基本没有区别。
谢谢，这个建模蛮方便的。
平面的怎么画啊？
呵呵，我也不知道怎么加馈电点？
学习啊
