F型天线设计的问题

原因也許是:
1. 沒設PCB介質 介質可能是FR4(資料中沒明講)
2. Lumped Port 沒接地

请问下LUMPED PORT 如何实现接地呢？

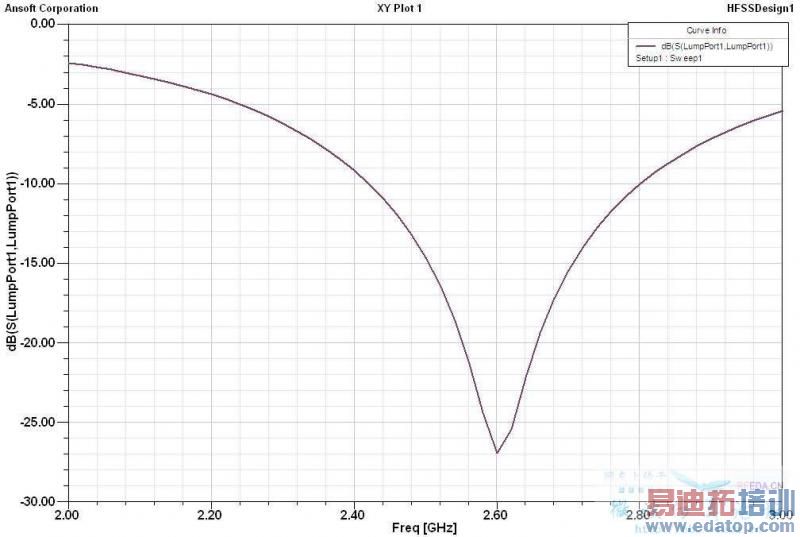

修改介質及接地後結果如圖



参考 /read.php?tid-13841-fpage-2.html



非常感谢各位帮助！



这里面 有一个疑问，hfss里面，如何保证下面的是"地"呢？
实际情况中地又是如何保证的呢？



我的想法是:
以程式而言沒有"地"的問題，只有整個模型哪邊的可以且容易讓訊號輻射出去

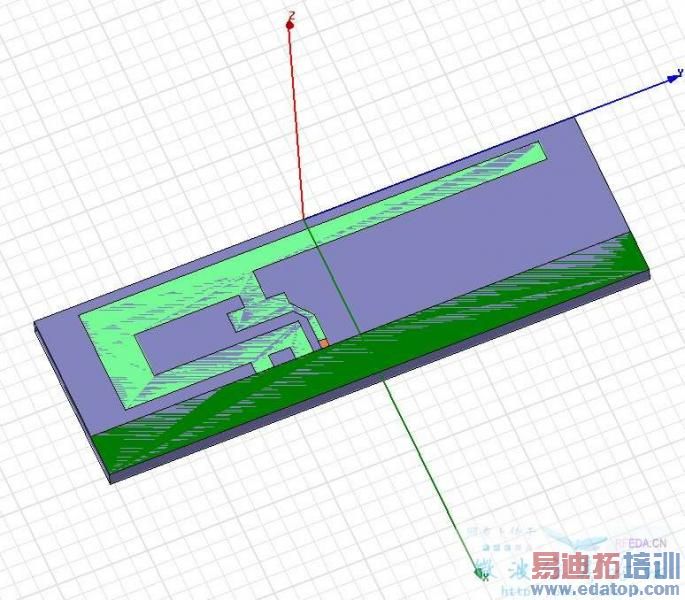

樓上的模型F的設計容易讓訊號輻射
但假設與F相接的長方形區域把尺寸縮的比F尺寸的還小，
說不定程式會認為長方形區域容易輻射，而F區域適合當"地"
個人想法 多多指教!



我在ADS里仿真的时候发现地的大小对S11的影响特别大。地小的时候最低点只有-5dB而大了之后能够达到-20dB...



高手.
