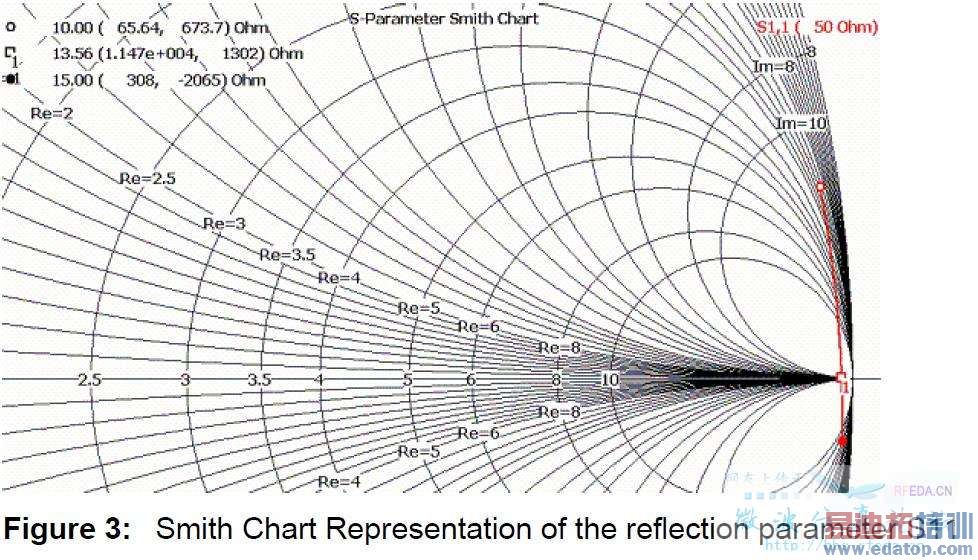

研究一下这个Smith Chart

上图中的空心圆 10.00（65.64，673.7）Ohm
我只知道10.00代表10.00MHz的意思
具体括号中的两个数是啥？
代表S11的实部和虚部？
我只知道S11，可以用dB来表示，可以用mag来表示，还没有听说过用Ohm来表示的。
哪位达人，给明示一下？

再补充一张图

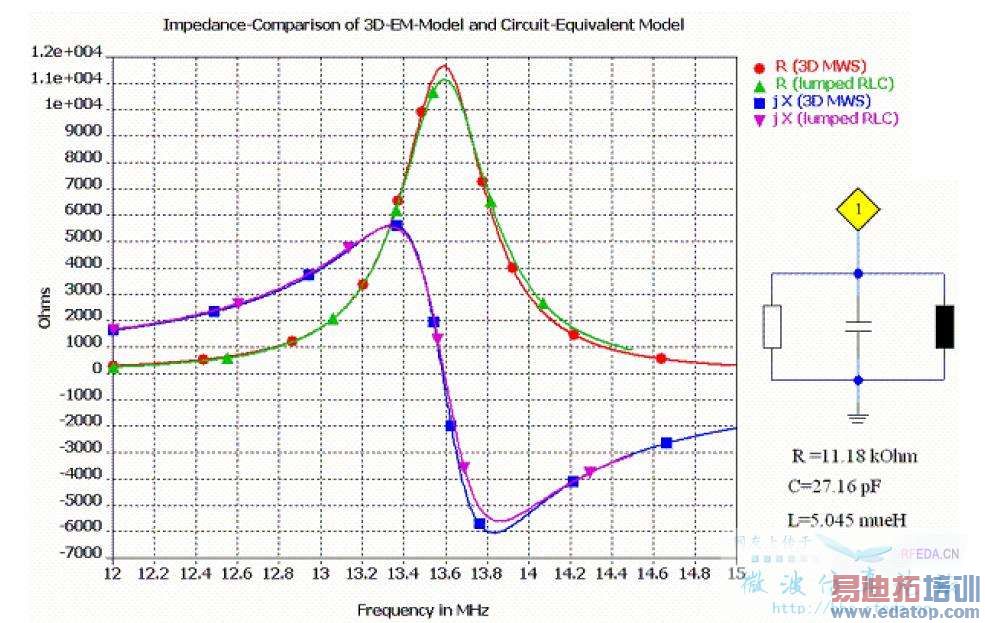

下面的这张图，是上面的Smith Chart 图转换过来的频率图。
里面两根线，分别是阻抗的实部和虚部。



通过这个频率曲线，可以得到右边的等效电路。
不知道用啥工具，可以计算出这样的等效电路。请大师帮忙指教。

自问自答好了
理解上面两个图的意思了。
是用S参数，来表达的输入阻抗的曲线。
反射系数S11=（Z-Z0）/(Z+Z0)
如果，确定了Z0值为50ohm，
解析出S11值，就可以算出来对应的输入阻抗Z的值。
另外一个问题，不知道谁能给解答一下。
第二个图中的等效电路，是如何求得的呢？

阻抗Z= R+j ( XL –XC) 。其中R为电阻，XL为感抗，XC为容抗。
XL = ωL = 2πfL
Xc=1/(2πfC)
根据上面的公式就可以画出某一个频率点的等效电路
