初学HFSS,仿真结果不对,求指点

录入:edatop.com     点击:

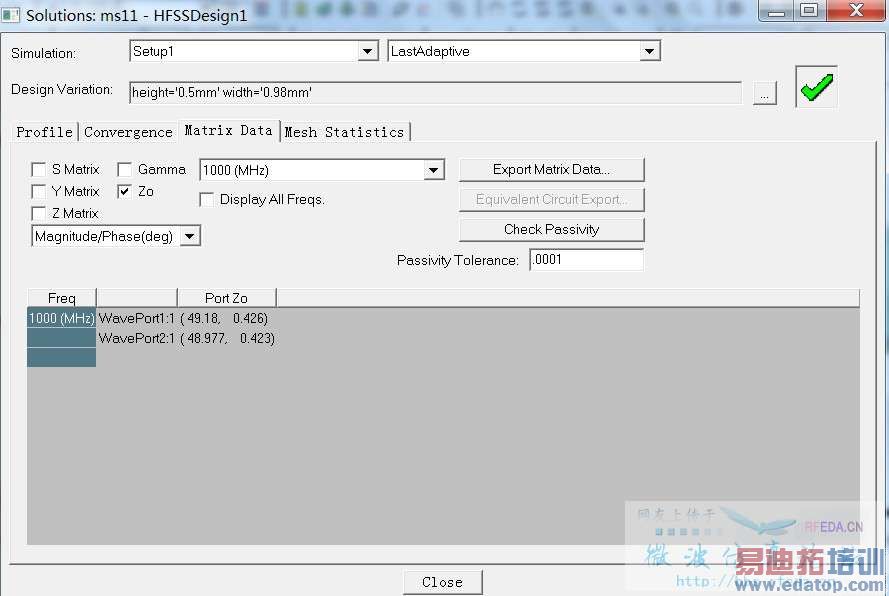

这个project 是仿真微带的宽度和基板厚度对端口阻抗的影响,正确结果是 基板厚度等于0.5mm,微带线宽度在0.8mm附近时,端口阻抗接近50欧姆,但是我仿真的结果是基板厚度等于0.5mm,微带线宽度在1.0mm附近时,端口阻抗接近50欧姆。
我仿的结果中的微带线宽度和答案的微带线宽度差了0.2mm 好多啊!各位大大帮我看看,我哪里出错了?是不是我波端口没设置好?我是直接在外面的空气腔的面上加的waveport。

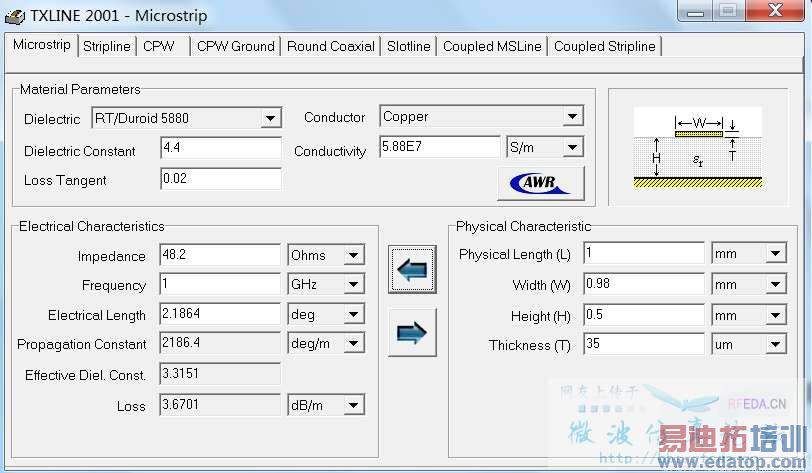

我仿真的结果差不多啊
