ADS与HFSS仿真分析一个简单模型，仿真结果相差很大？

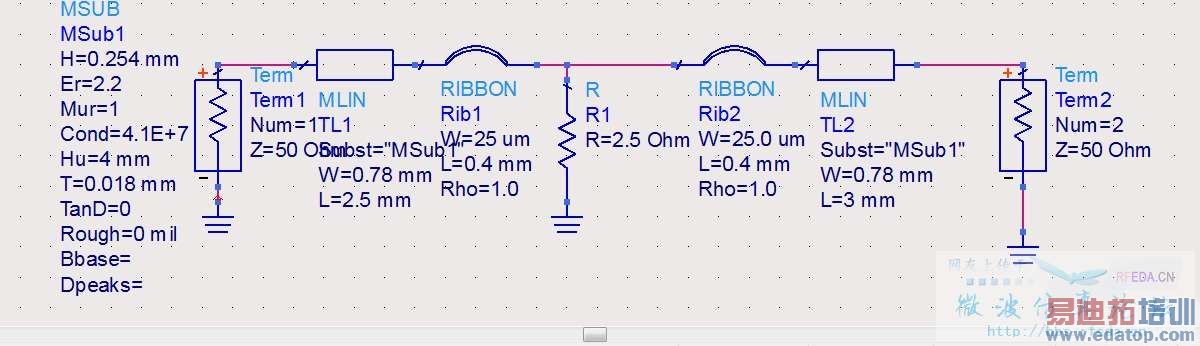

我在仿一个简单模型，2边是微带，中间是金线（用来连接二极管和微带的）还有2.5欧姆的电阻（并联二极管通路时等效的电阻），电阻另一端接地，

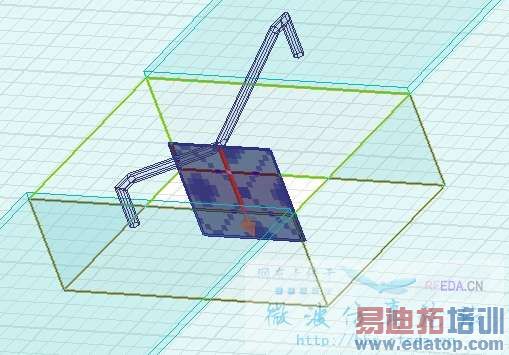

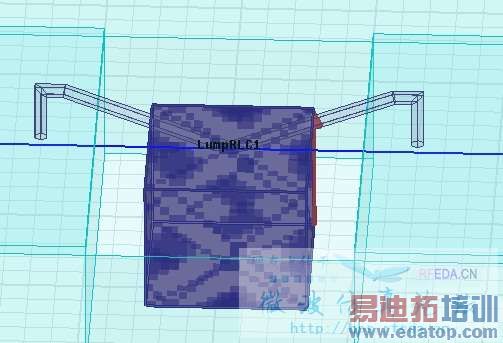

ADS放出来S21从1GHz（-21.95dB）开始一直下降到12GHz（22.4dB），而面矩形作为集总参数的电阻时，s21在1GHz是-16.9dB，然后一直上升，到12GHz时是-14.33dB。然后把立方体作为集总参数电阻时在1Ghz是-10.7dB，一直下降，在12Ghz时是-12.6dB,为什么相差这么大呢，希望大神赐教。
电阻都定为2.5欧姆，且金线长度长点或短点虽有影响，但相差不是很大，金线离微带边缘的距离大小影响有，但也不大，矩形电阻的长对结果页有影响，也不大，求指教

•













  0.254mm厚度的介质RT5880，微带宽度0.78mm，



  当把电阻换成电容时，ADS与HFSS结果相差很小，在1GHZ到20GHz之间都只相差0.1dB之内。



  没有人答复吗



  你确定你HFSS里的电阻的设置没有问题么？我看到你第二个是立方体的电阻，我记得HFSS里面貌似电阻有2种设置，但是都只能设置在平面上啊，一种是设置单位面积上的电阻值，还有一种是设置整个平面的电阻值，应该是不能设置所谓立方体电阻的。



  是的，你说的很对，一种是阻抗边界，单位面积上的电阻，还有一种是集总边界，就是你说的整个平面的电阻值，我是看下设置立方体的效果，这也是没有办法的办法，但是还是不行，所以求指导



  我还看到一个问题，就是HFSS里，你那个矩形电阻的下面似乎没有和微带线的地平面连上，我看起来那个矩形电阻下面似乎是在空气中？



  谢谢你的仔细查看，矩形最下面是空气腔的壁，不是在空气中，为了你更好的查看，我把模型传了上来
