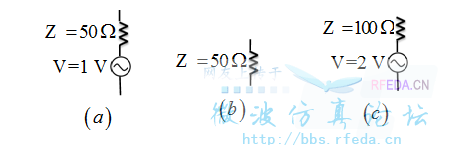

HFSS 的lump port 的电路等效模型

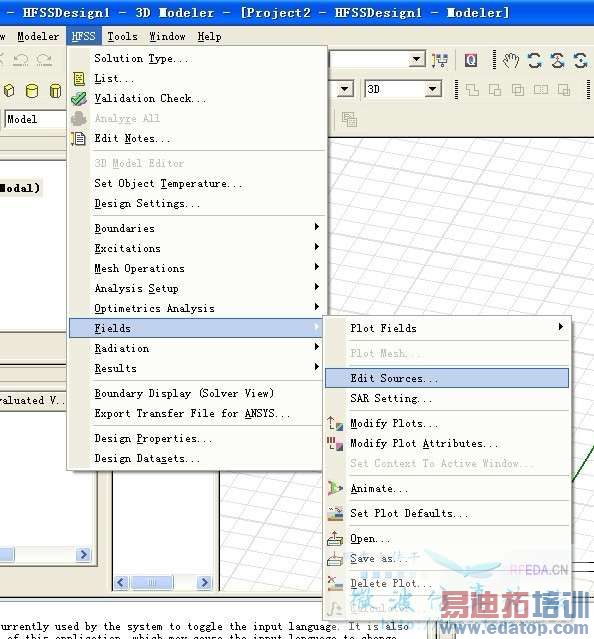

第一个算是正确，第二个使用impedence边界定义方块电阻，这里不叙述了，很多书上都有详细介绍，第三个使用HFSS如图所示的功能既可以定义



LS正解



呵呵不错



谢谢你的回复！

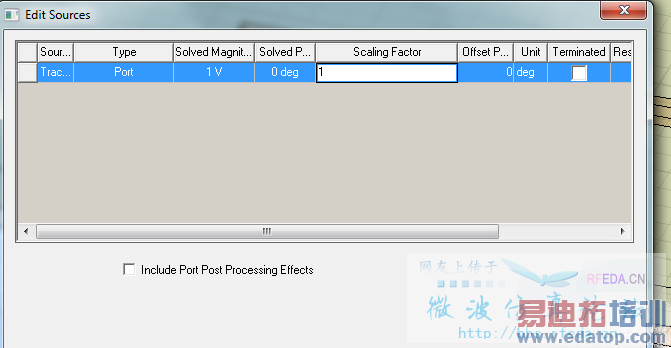

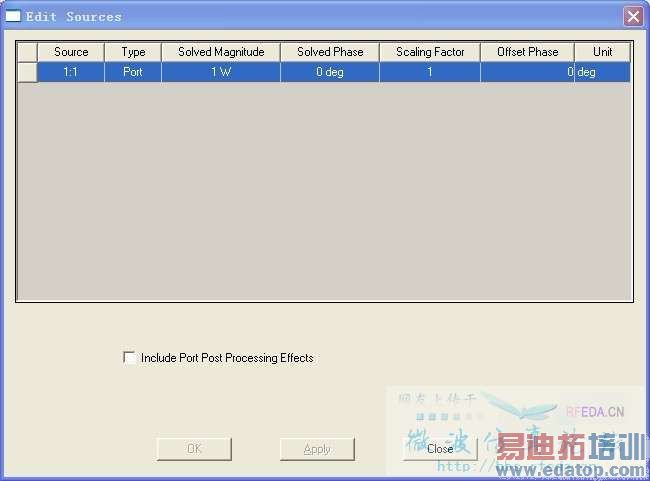

按着你的说法试了试。出现了一个问题，就是edit source，中电源的幅度值不能改，只能改scaling factor


.

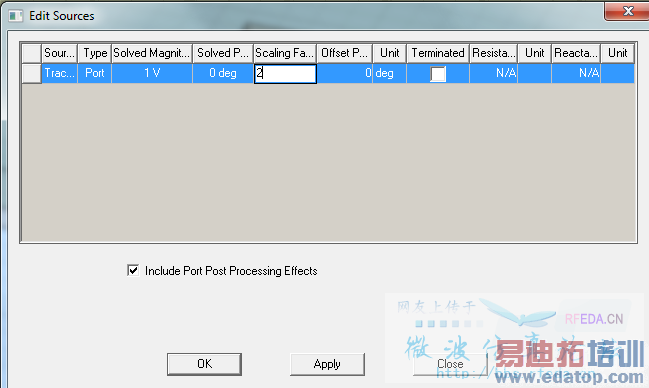

如下所示将scaling factor改为2，就代表2V的电源吗？






是呀，就是这样



再次感谢你的回复。再请教一个问题，在用impedance boundary 中定义50欧姆的阻抗时

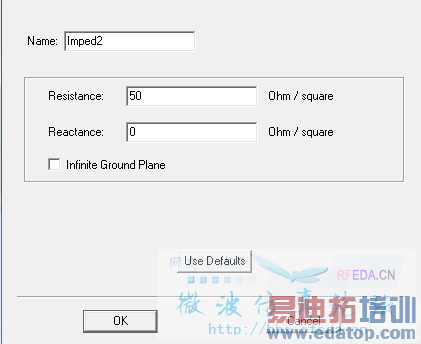

单位是ohm/square, 如果我的边界是1cm x 1cm的矩形，我要用端口阻抗为50欧姆，是直接如图所示resistance为50即可，
还是进行换算：阻抗为 50 ohm/cm2=50 0000 ohm/m2, 然后resiatnce值选择填入 500000？



你理解错了，建议你去看看书或者看看help文档，square是长/宽
