小圆环集总端口对辐射特性的影响
录入：edatop.com 点击：

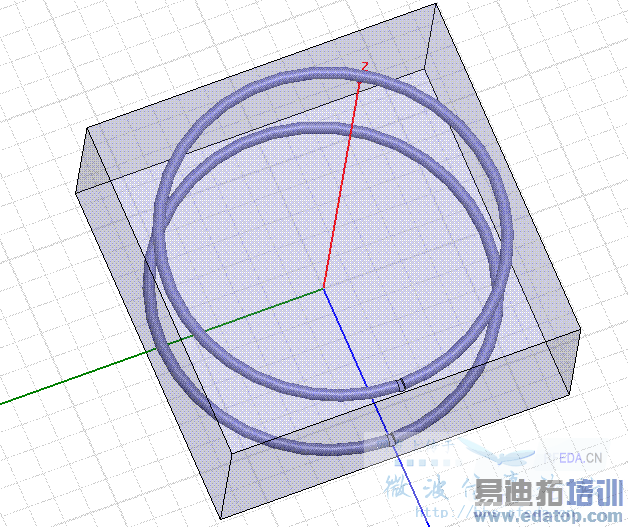

我刚开始用HFSS，设置两个了一个的小圆环（如图1半径R=62mm，截面半径r=2.2mm），在两个圆环的一侧开口加激励，准备用作后续的感应耦合环

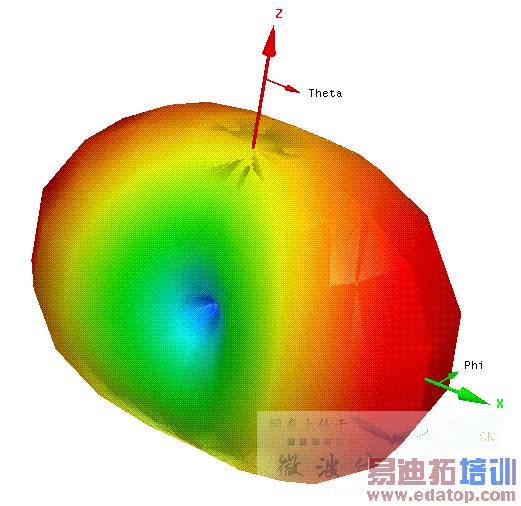

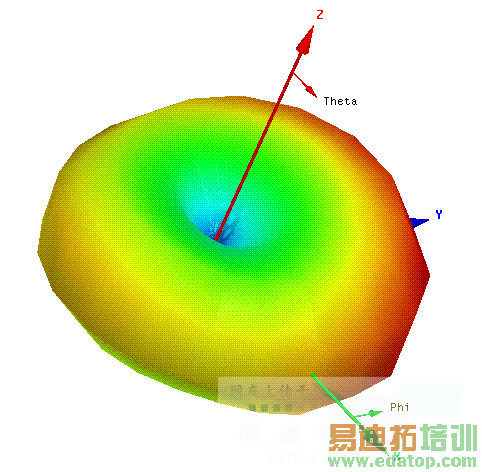

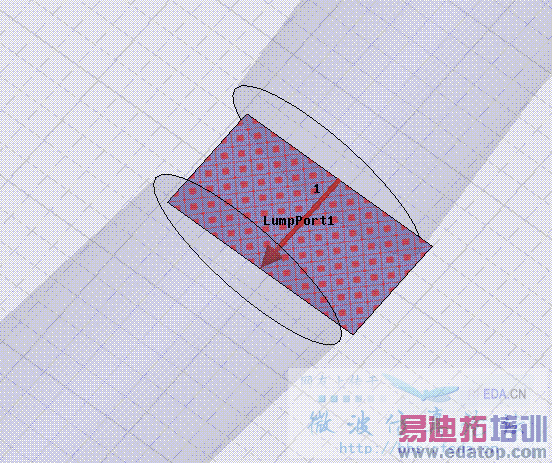

两个环均采用集总端口，端口为一个矩形（如图2），结果我改变集总端口矩形的大小竟然对辐射特性有巨大影响（如图3、4），辐射方向图向设置端口的y方向膨胀了，x方向则被“挤扁”了。
设置求解频率为27.2MHz，迭代次数为20，精度0.02，快速扫频范围150MHz，终端驱动，边界为一个空气盒子，远区场设置无限远球面，材料均为铜。
不知道各位谁知道为什么啊！
两个环均采用集总端口，端口为一个矩形（如图2），结果我改变集总端口矩形的大小竟然对辐射特性有巨大影响（如图3、4），辐射方向图向设置端口的y方向膨胀了，x方向则被“挤扁”了。
设置求解频率为27.2MHz，迭代次数为20，精度0.02，快速扫频范围150MHz，终端驱动，边界为一个空气盒子，远区场设置无限远球面，材料均为铜。
不知道各位谁知道为什么啊！
