hfss 的集总 RLC 边界的设置
录入：edatop.com 点击：

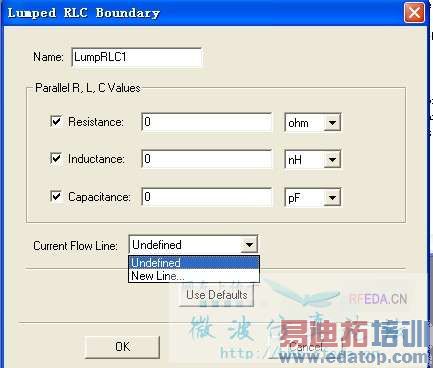

我想设置一个2mm*2mm的平面的阻抗为17+j145欧姆，请问大侠们，是不是采用lumped RLC boundaries设置的呢？要是的话，电阻，电感，电容的值要怎么设置？他们3者的关系是并联还是串联？还有下面有个积分限是不是在2mm*2mm的平面上积分？谢谢大家的关注！
同问，一直困扰了好久
你的图片中的3个打钩的是并联的RLC，如果要串联的话，画个矩形只打钩电阻，然后再画个矩形，再打钩电感，两个矩形是连着 的哦
哦谢谢，那这样的话 我可不可以直接用阻抗边界？
集总得更好，阻抗的电阻需要计算下，与矩形的长宽有关
为什么我计算了rlc边界和阻抗边界两种情况，结果有差距呢还有你说的串联设置的积分线方向要怎么设置？不知道那个比较准确
