波导缝隙天线求助
录入：edatop.com 点击：
使用HFSS仿真未开缝之前，仿真所得波导波长等于理论计算值，但是开缝之后怎么比理论值小了？ 感觉建模没什么问题呀，急求解答!

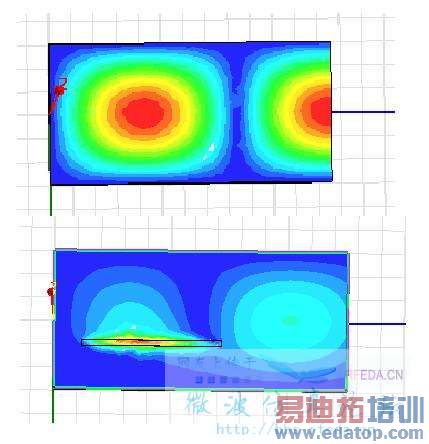

两个模型如图
我开了你的模型档，发现你根本没有画外面的空气，而是用PMC代替，这是和实际况状不合的，另外，不知你是如何算波导波长的，照说它只跟wave port的尺寸有关，跟内部变化无关。
缝隙处用PMC边界从理论上讲是没有问题的。
波导波长只与a有关，开完缝隙后可以计算下截止频率得到截止波长，在反推得到波导波长，应该没有啥问题
没有空气是因为，没有求解远区场。而且加上空气之后波导内部的场是不变的。
没有空气是因为没有求解远区场。而且加上空气之后波导内部的场是不变的。
