HFSS仿真的电场分布数据如何导出来
录入：edatop.com 点击：

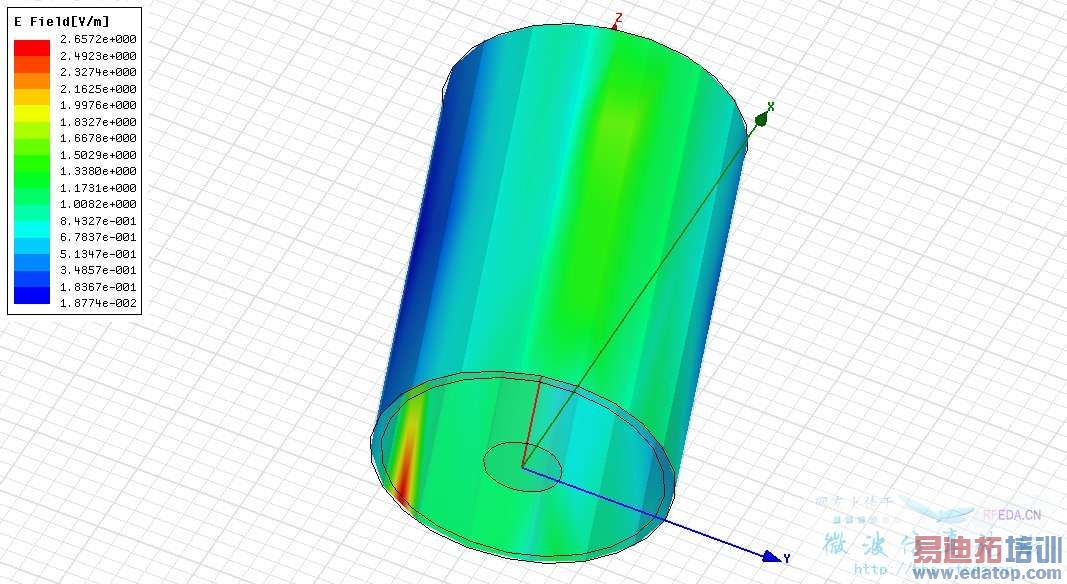

我最近在做同轴电缆的仿真，可以观察到屏蔽层上的场分布，但是想把屏蔽层上电场的数据导出来，然后用matlab处理数据，请问有哪位大侠知道如何处理？谢谢了，初学者，还请大家多多指教
如果想要把屏蔽层上的电场导出来，应在屏蔽层上先建一根线，画出线上的电场，再用Report2D下的Export输出*.csv文件。打开*.csv文件，它就包含全部的线上电场值。
谢谢您，到时候我试试，您说的这个方法也适合3D吗？
