GPS接收机（二）圆极化天线—球形四臂螺旋
录入：edatop.com 点击：
圆极化天线简介
圆极化波受多径效应和极化畸变的影响较小,对接收天线没有严苛的摆放姿态要求,因而一般在卫星通信系统中采用圆极化天线作为收发天线。

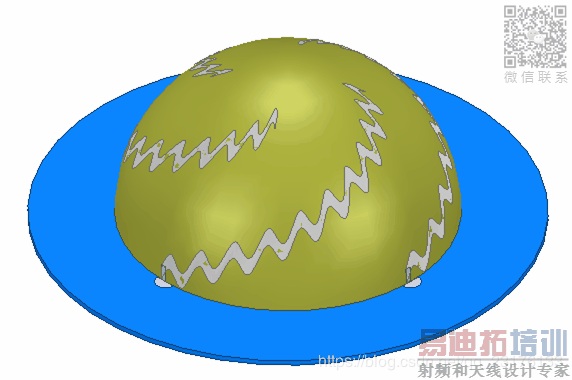

球形四臂螺旋天线模型
天线驻波

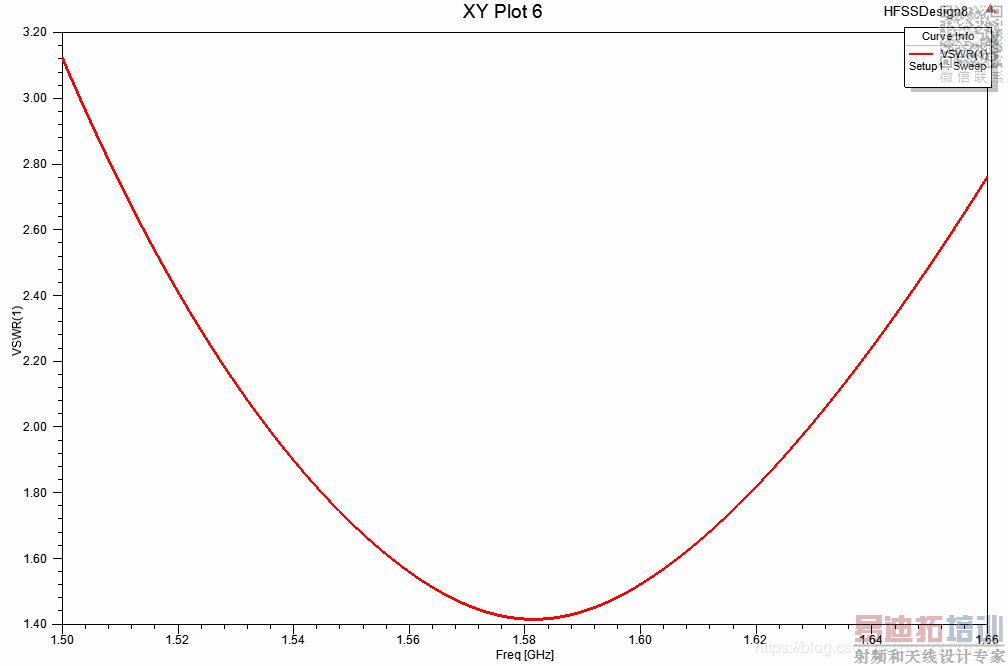

球形四臂螺旋天线的驻波如下图所示：
天线方向图
天线为球形四臂螺旋天线，采用四端口间隔90度相位的馈电方案。
理想馈电方式如下：
圆极化方向图

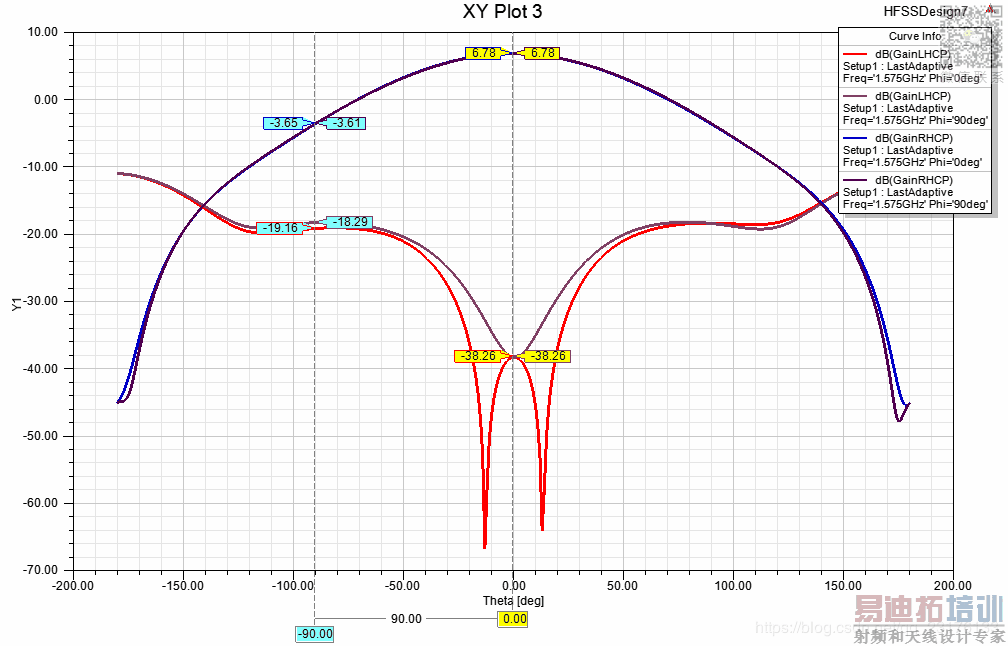

球形四臂螺旋天线理想馈电下的方向图如下图所示：
馈电网络搭建
实际的馈电网络一般是通过电桥搭建的，接下来将使用RCP1500电桥搭建馈电网络（电桥的SNP文件可以去官网查询，或者自己测量）

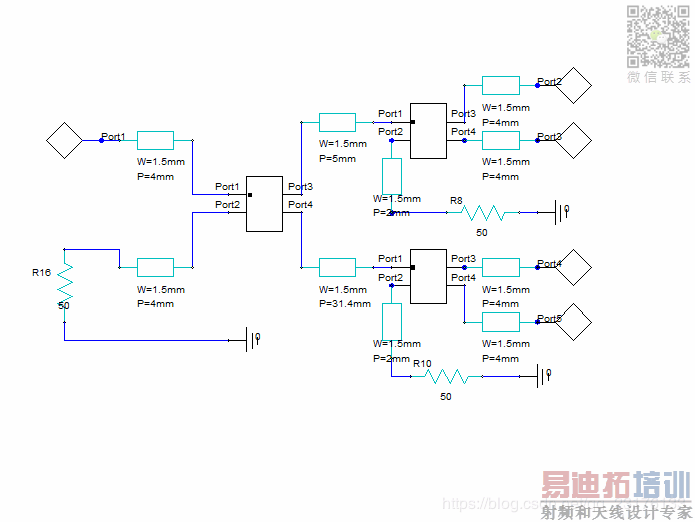

馈电网络的原理图如下：
其中的四端口元器件就是RCP1500电桥的SNP模型
搭建的馈电网络的S参数

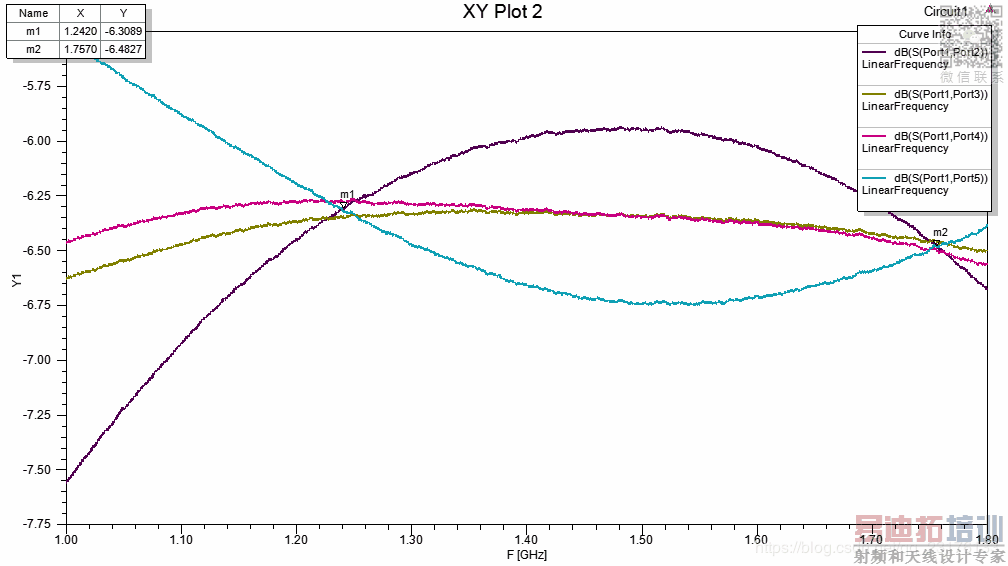

馈电网络的功分比

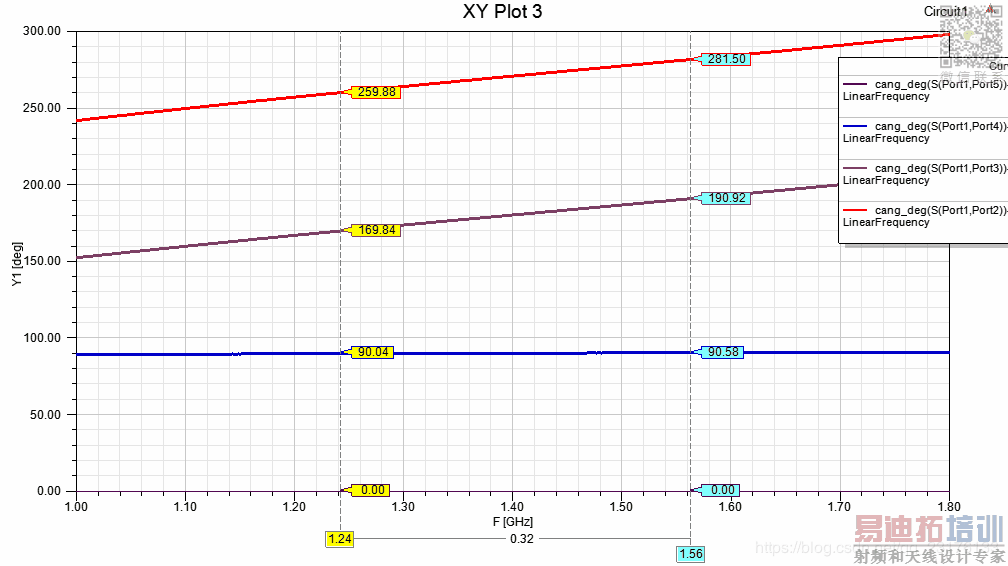

馈电网络的相位

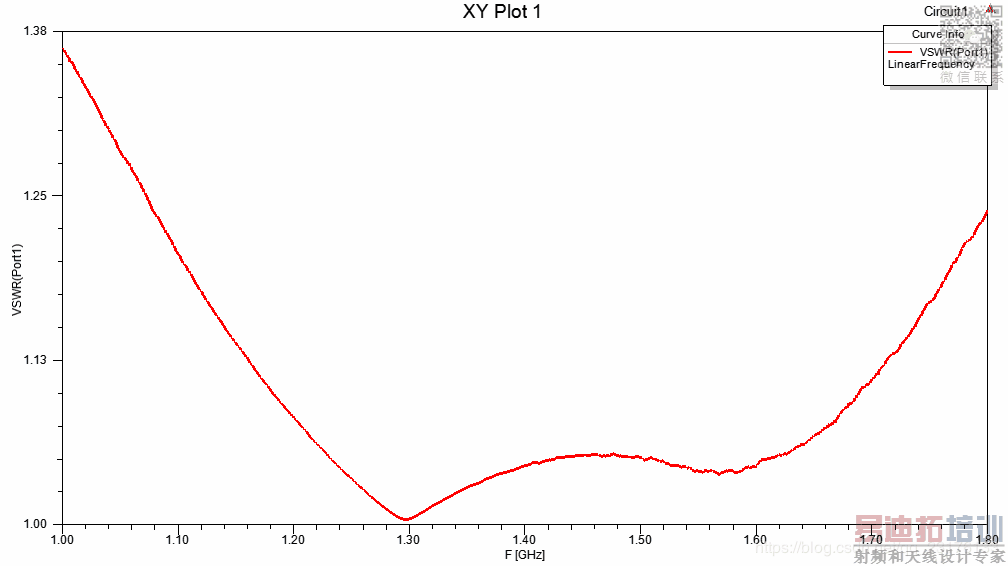

馈电网络的驻波
