GPS接收机（三）圆极化天线—场路协同仿真和相位中心计算

上一篇介绍了球形四臂螺旋天线和馈电网络，但是分开仿真的，接下会介绍电路和天线联合仿真（场路协同仿真），和接近真实馈电的幅度相位下的相位中心计算。

有源天线模型

其中，左边的双端口器件为LNA（下一篇会介绍，增益为20dB），中间三个四端口器件为RCP1500电桥，右边为球形四臂螺旋天线。将低噪放，电桥网络和天线连接起来就组成了有源天线。

推送激励

通过推送激励的方式的，我们可以得到与实际情况十分接近的幅度相位的馈电结果。
如下图所示：

在推送激励的方式下，可以计算有源天线的系统增益（包括低噪放的放大增益）

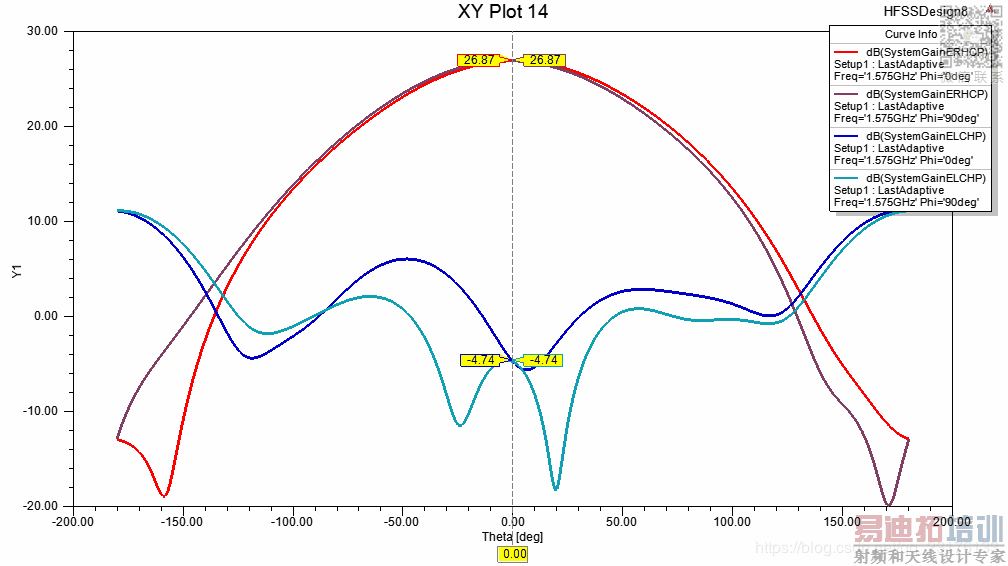

有源天线的方向图

有源天线的增益包括无源天线的增益和低噪放的增益
有源天线的轴比

天线的相位中心计算

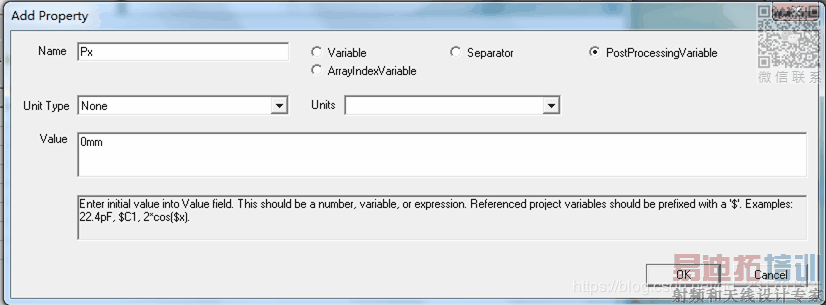

首先新建三个过程变量，Px，Py，Pz，分别为相位中心的xyz坐标的待定值。
如下图所示：

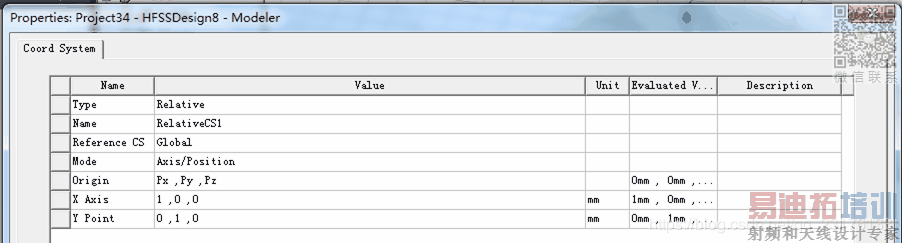

然后新建一个相对坐标系，坐标原点为刚才新建的过程变量（Px，Py，Pz）
如下图所示

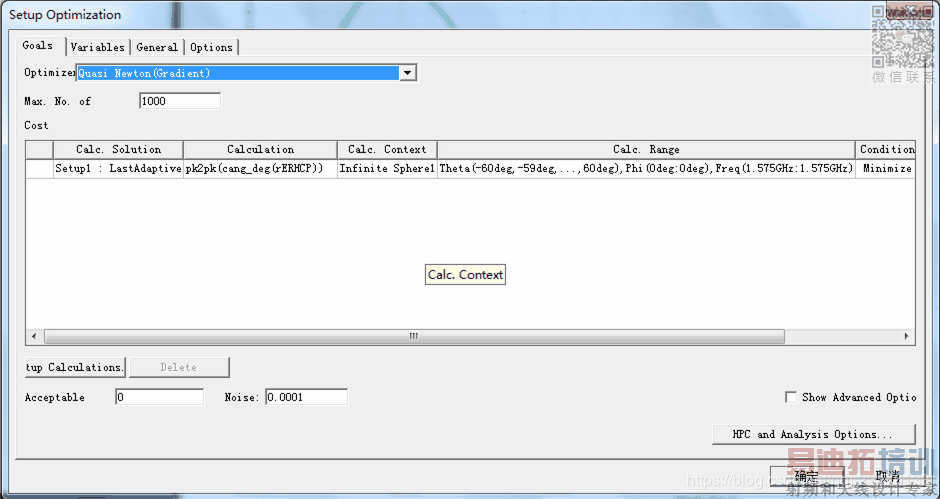

然后添加一个优化（Add Optimization， 打开优化设置对话框）

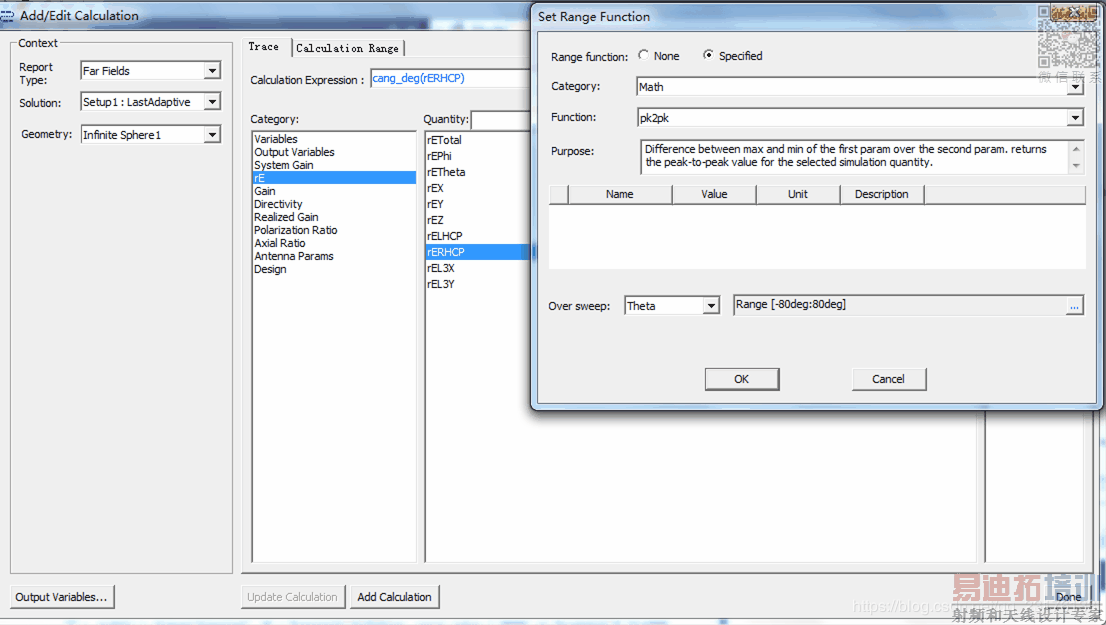

进行如下图所示的设置

然后开始优化

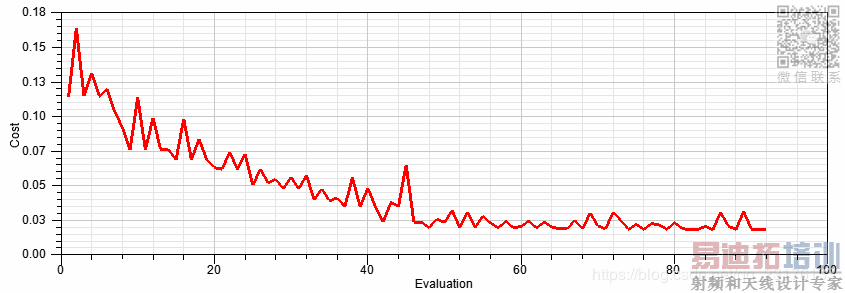

迭代优化图如下

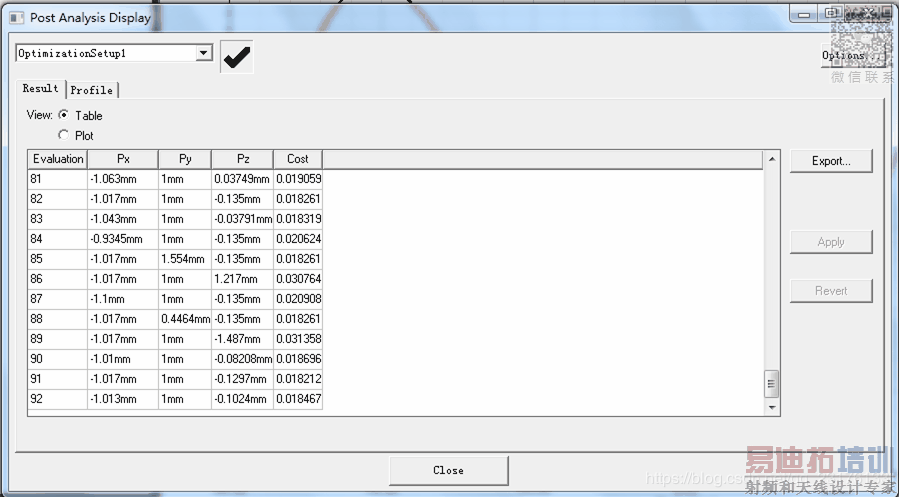

最后得到的坐标值会自动更新，也能在优化的table里面看到。

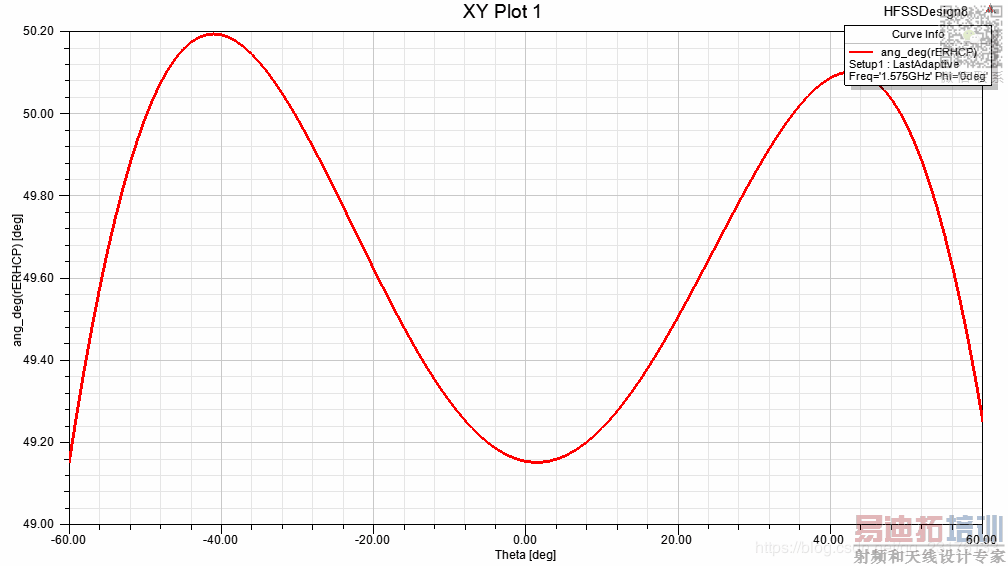

在相位中心下的相位曲线
在120的扫描角范围内相位变化1度，相位中心稳定
