板载天线-倒F天线视频教程

最近网上找到一个讲解倒F天线的视频，觉得非常不错，内容主要讲了倒F天线的基本原理，设计注意事项，并且有HFSS软件仿真，适合新手。

视频记录笔记概要：

1. 倒F天线的原理

本质为单极子天线，L+H=四分之一波长

1. wifi天线设计

2.45Ghz左右，波长=v/f=122mm（真空中）

考虑参数：PCB介电常数，耗散因子（损耗正切值），FR4的介电常数为4.4左右，损耗正切值为0.02左右

在介质中的波长

真空中四分之一波长=122/4=30mm

介质中四分之一波长=61/4=15mm

板载天线一半在介质中，一半在空气中，所以取二者的中间值，如21mm。

L+H=21mm（L=16mm H=5mm D=5mm，W=1mm）。

走线宽度对天线的影响不大，但不能太大成为矩形天线。W=0.8mm,1mm，1.2mm等等都差不多

设计中先有电路板，需要先规范wifi模块的大小

设计天线每一层都不能铺铜

1. 设计软件HFSS

模型建立：

A、HFSS保存路径不能有中文。

B、板载天线类型选择终端驱动：Driven Terminal

模式天线如偶极子，螺旋天线选择模式驱动：Driven Modal

1. 添加变量：L=16mm，H=5mm，D=5mm，W=1mm，接地面积长SX=40mm 高SY=50mm ，PCB厚度SubH=1mm，波长Lambda=122mm 。一定要写单位，不然是m。定义波长的原因是需要参考边界，一般取1/2波长，另外，HFSS比较耗电脑内存（至少4G）

D、其它设置：

地平面可以在PCB顶层也可以在底层。

选导体材料（天线，地）为铜

端口激励

辐射空间：模拟实际的，都是空气，材料选择空气

?

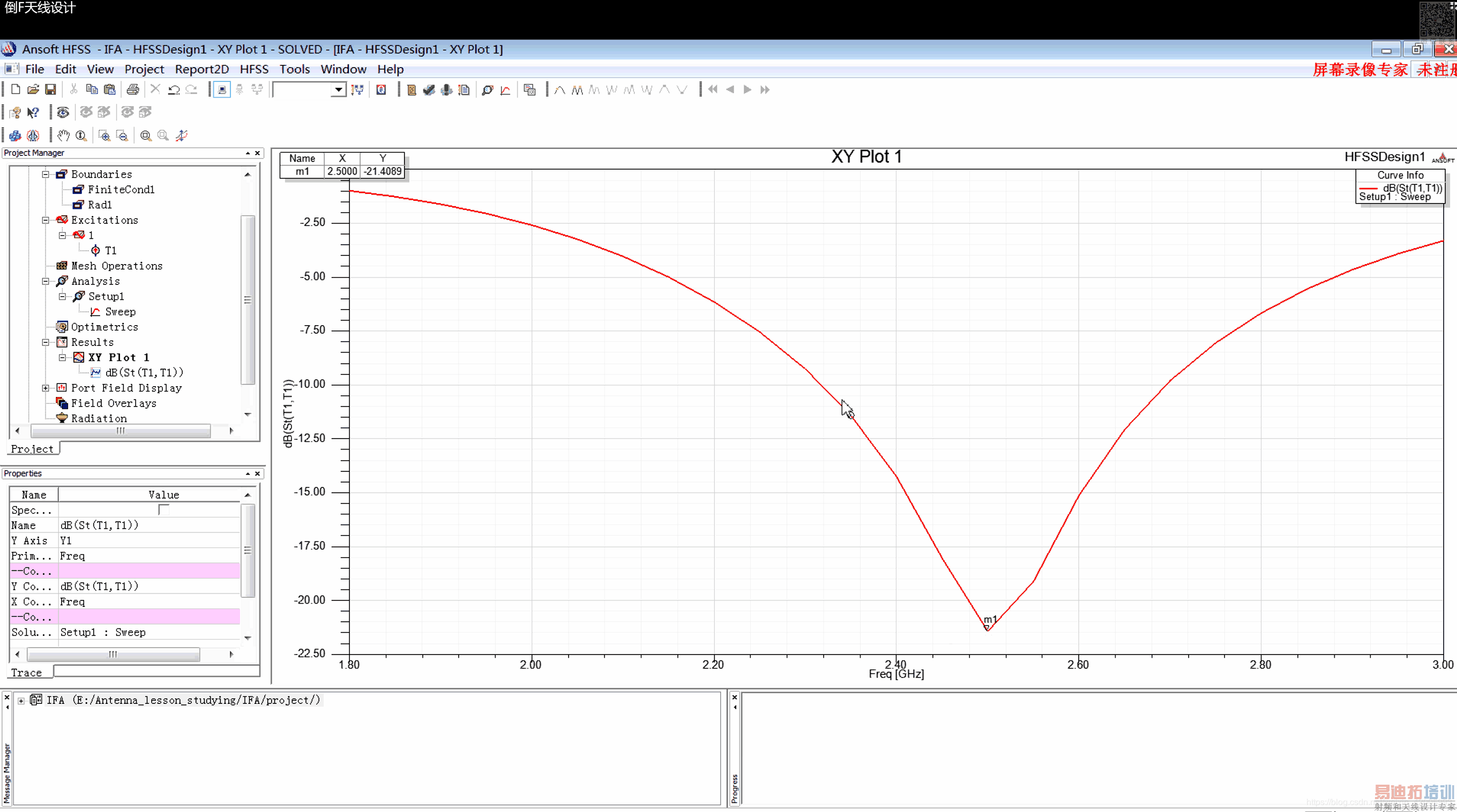

仿真：

设置扫描次数：节省时间（电脑配置高可以次数多一点）10次，精度0.02

设置扫描频率：从1.8GHZ到3Ghz，步长50MHZ，

求解天线增益，方向图

接地面的不同，导致天线不能直接复制
