HFSS画helix和spiral

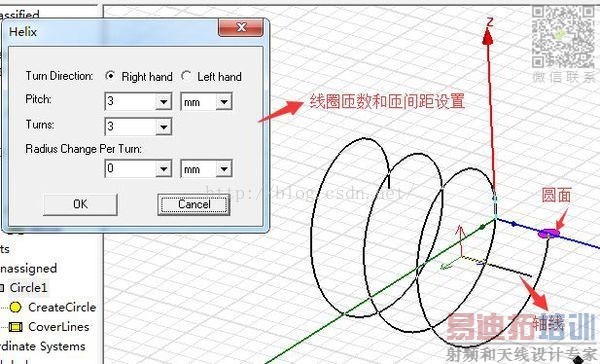

画一个圆面，作为螺旋线的截面(即圆面的直径代表线的粗细)，然后选中该圆面，点击“draw?helix”，画一条直线作为螺旋线的轴线，轴线到圆面的圆心距离为线圈半径，再设置线圈匝间距和匝数等参数即可，但需要注意的是轴线和圆面必须在同一个平面内。

参数设置好后点击“OK”,完成绘制，结果图如下：

---------------------------------------------------------------------------------------------------------------

画spiral

先画一个面，这个面决定你的螺旋线的线形状，然后画一个向量，该向量决定你的螺旋线的方向，注意，此处向量的起始点和你所画的面的中点为你所画螺旋线的半径！

----------------------------------------------------------------------------------------------------------------

用函数画helix

直接画曲线(曲面)的功能。

螺旋线参考方程. F

笛卡儿坐标 方程：

x = 4 * cos ( t *(5*360))
y = 4 * sin ( t *(5*360))

z = 10*t

?

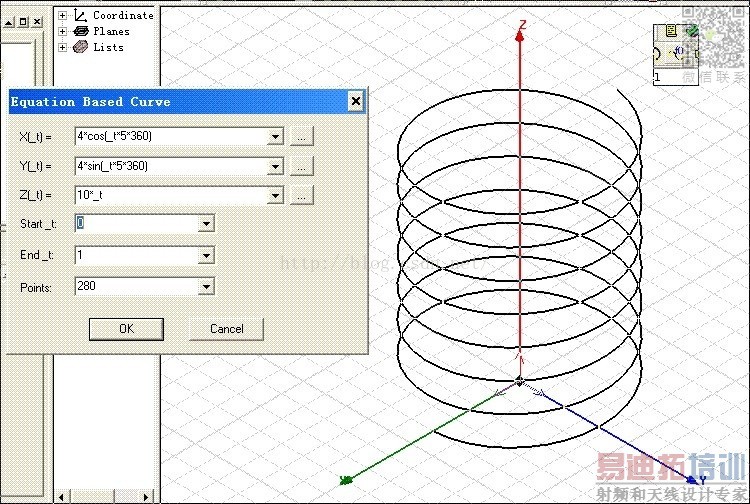

按下图设置

PS:上图中取了280个数据点--刚好均匀分布在螺旋线的四周，如果取的点数不恰当，图形可能比较难看
