HFSS----环形定向耦合器的设计实例
录入：edatop.com 点击：

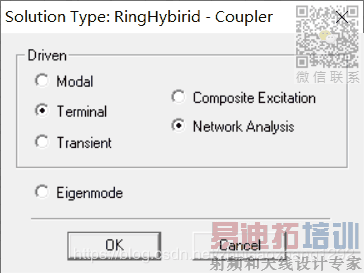

1:设置终端求解类型
?
2：创建物体模型

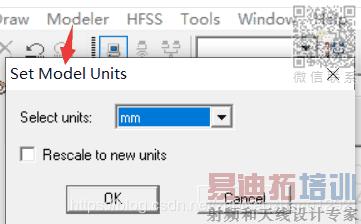

设置单位
?

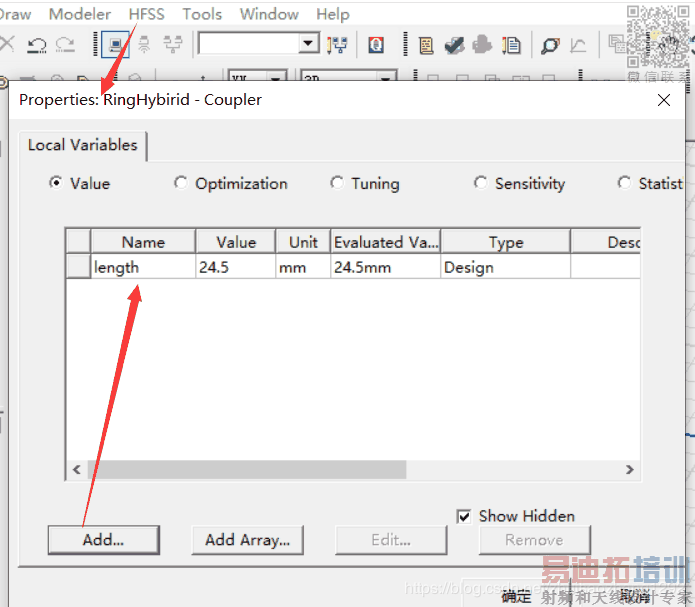

设置一个变量表示传输线终端到圆心的距离
?

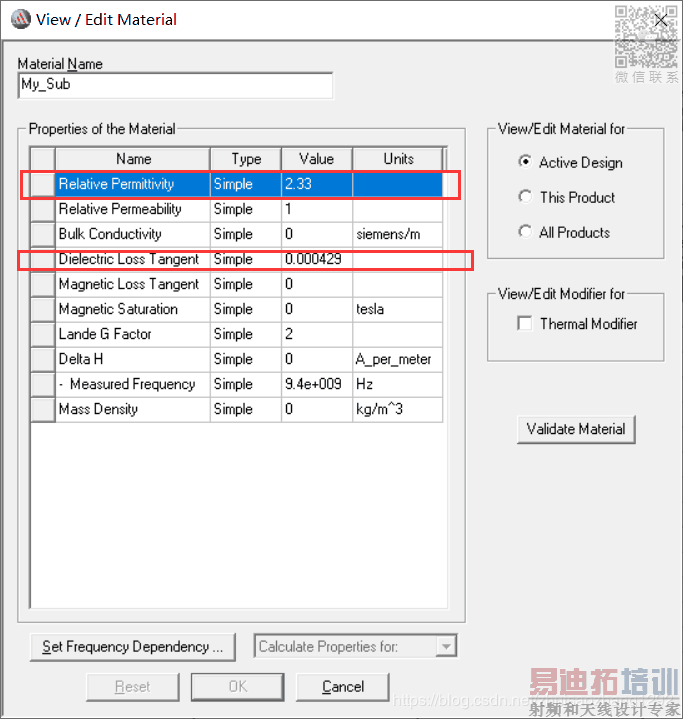

添加新的介质材料
?

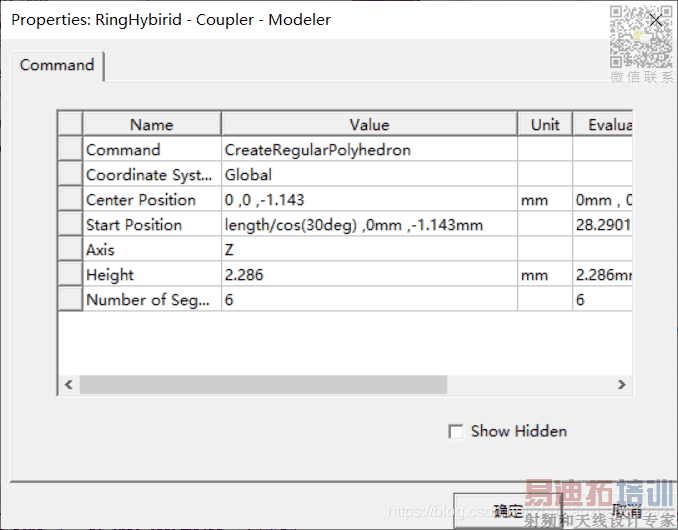

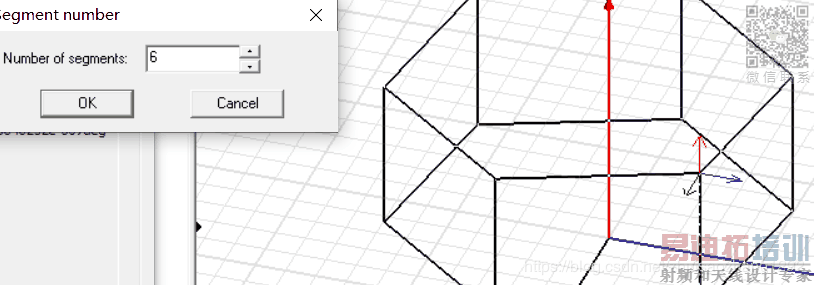

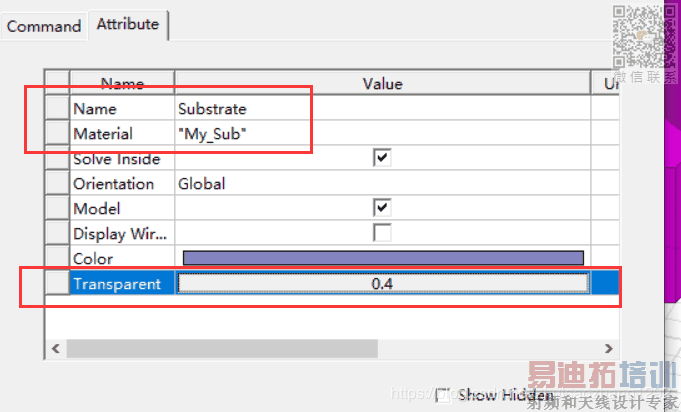

创建正多边体
?
创建完成以后 可以通过“ctrl+D”全屏显示
?
创建环形带状线

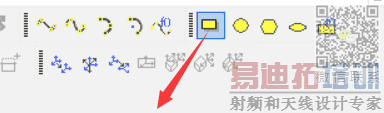

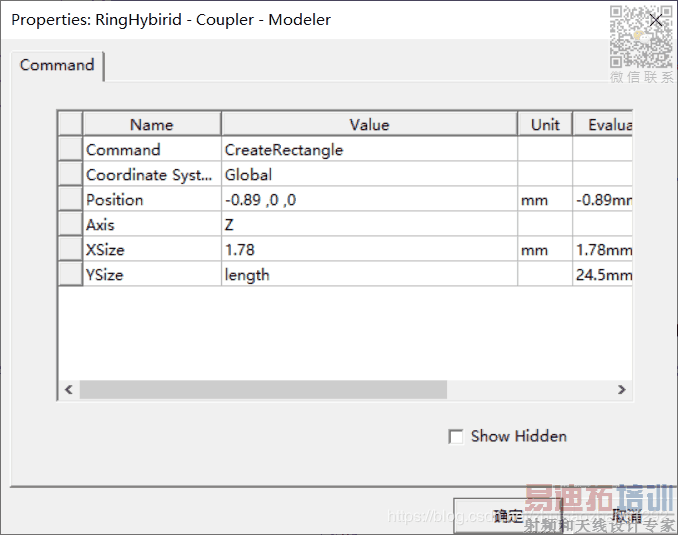

创建矩形面
?

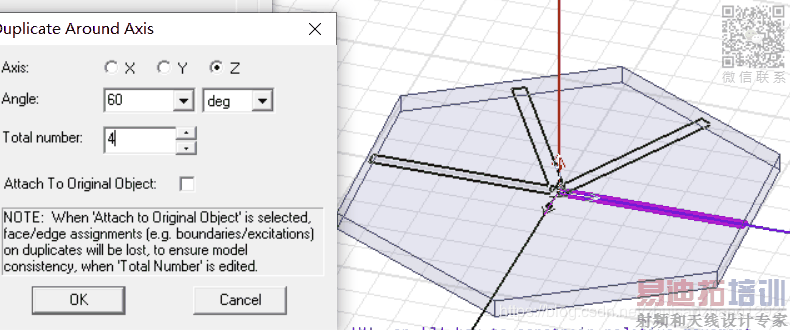

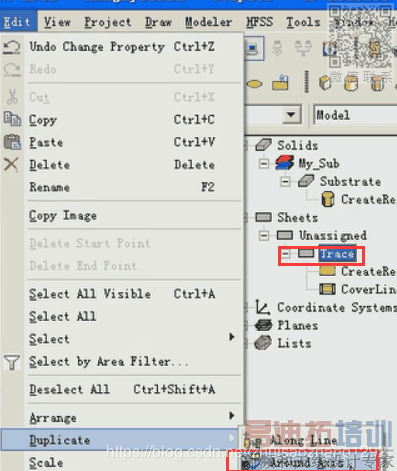

通过复制生成其他3根传输线
?

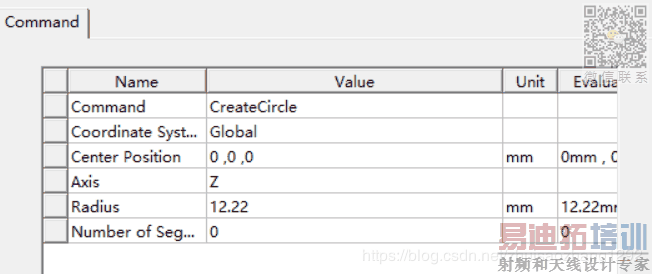

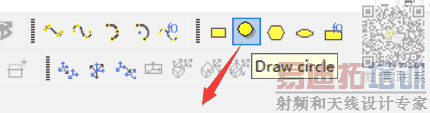

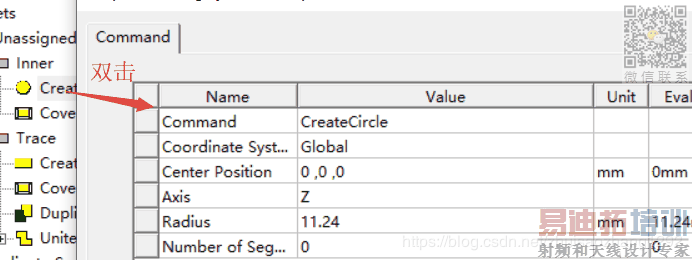

创建圆面
合并圆面和4个传输线
??
?
在生成一个圆面用于构造圆环
?

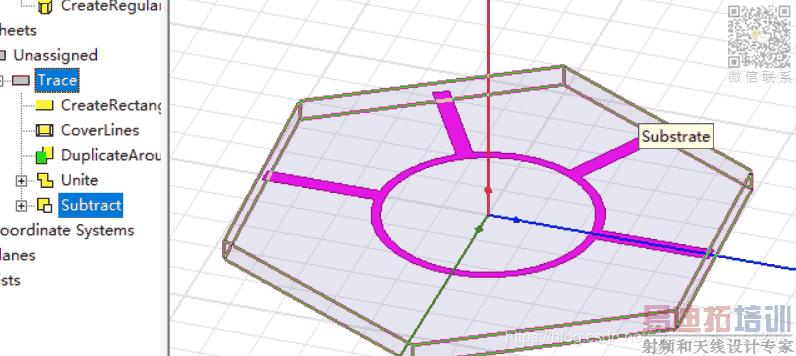

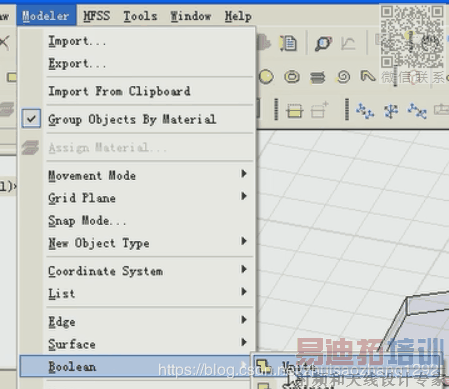

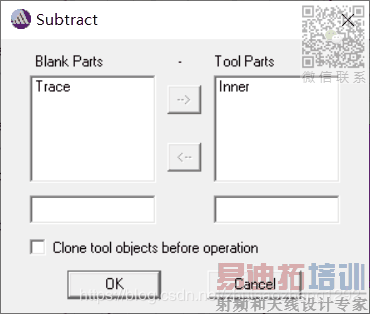

依次选中trace和圆面，利用boolean-> substract构造圆环
?
?
设置边界条件
? ? ? ? 对于当前的设计条件来说，物体上下表面是参考地，所以它的上下表面需要被设置为理想导体边界条件，在HFSS中，背景会被默认设置为理想导体边界条件，所以介质层的上下表面会被默认设置为理想导体边界条件，而不需要重新设置为理想导体边界条件；
? ? ? ? 另外这个环状结构需要被设置为理想导体边界条件。因此，选中环形结构，设置理想导体边界

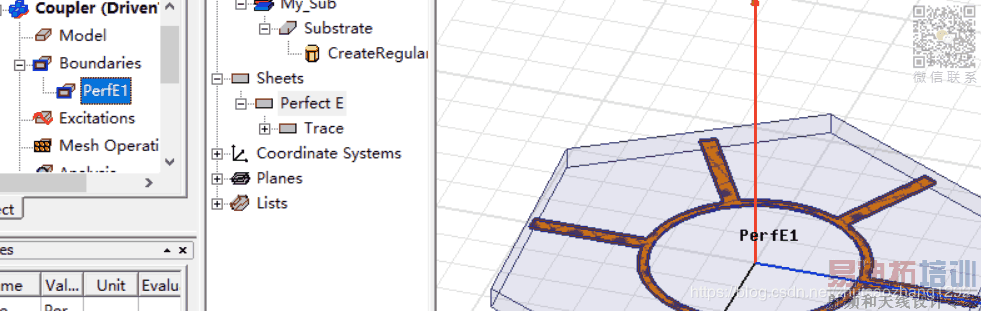

设置成功后，会在工程树中看到
?
?

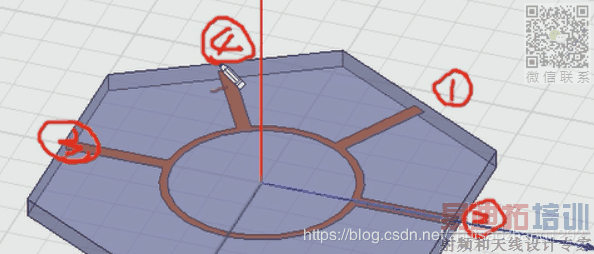

设置4个端口激励（设置为波端口激励）
?

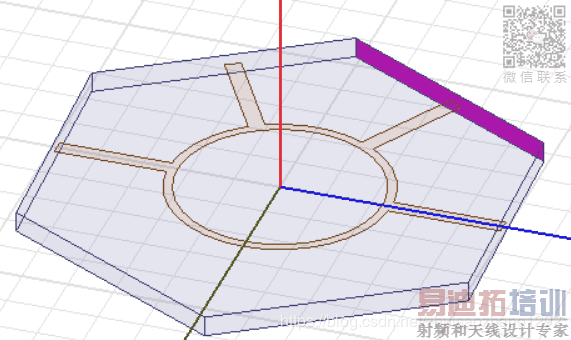

首先选中该平面
使用“ctrl+B”选中波端口1所在的平面，
然后鼠标右击

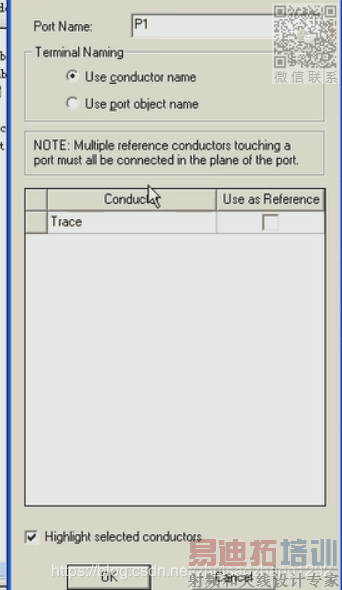

设置端口名称为P1
同理，依次设置P2，P3，P4
?
?

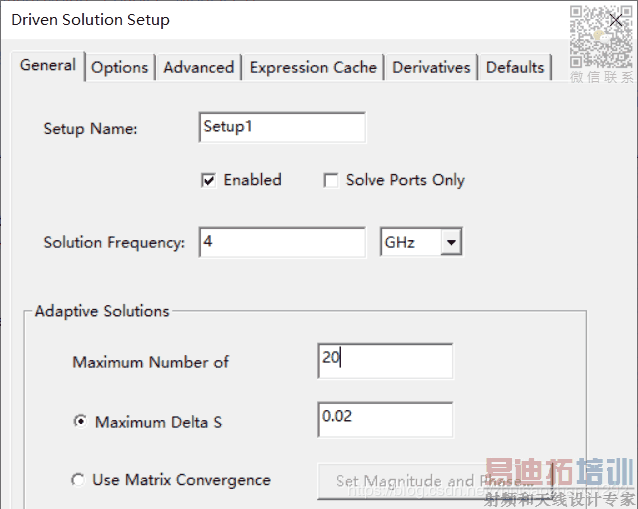

添加求解设置

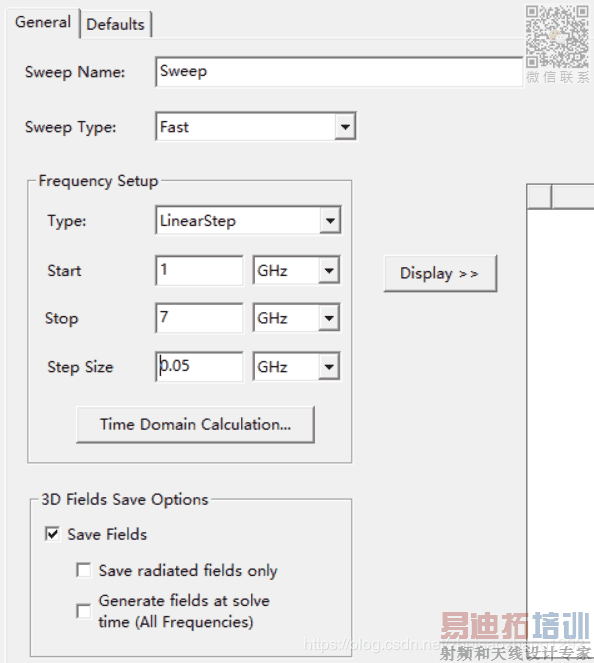

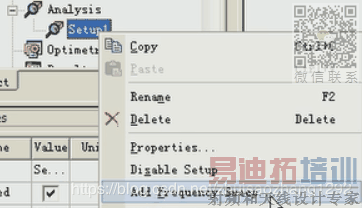

添加扫频设置
?
?

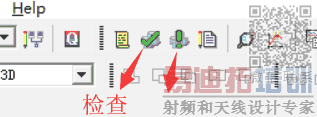

检查设计的完整性和正确性并运行
?

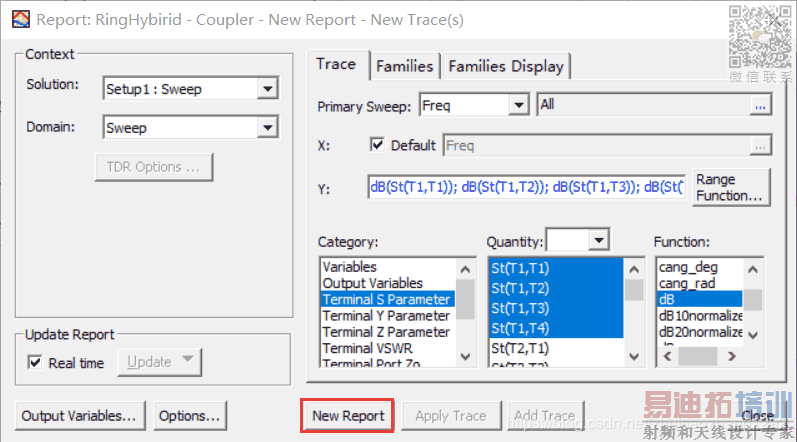

查看1~7GHz的扫频结果

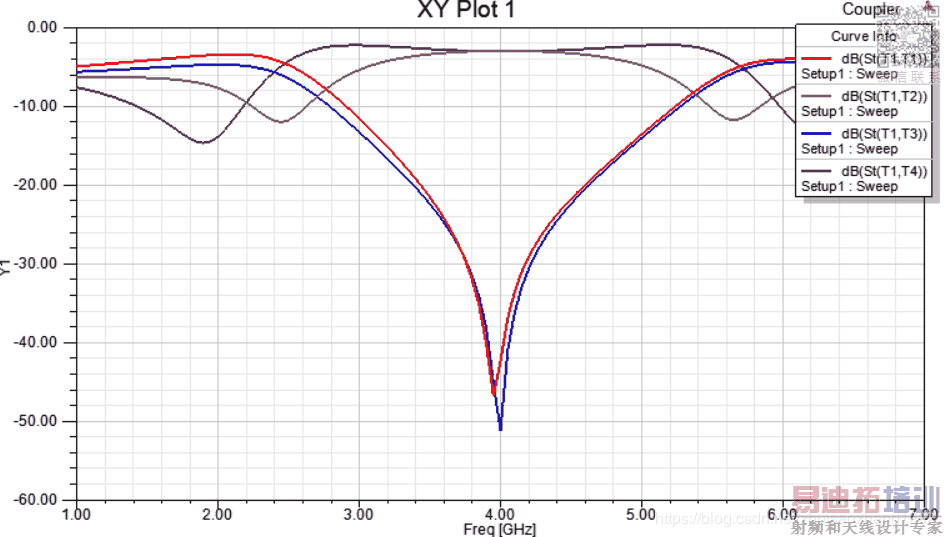

S参数扫频结果：端口2和端口4在工作频点为4GHz时S参数为-3dB，表示端口2和端口4的输出功率大约是端口1的1/2（可以通过S参数的公式计算出来）；S11=-44dB@4GHz，即其回波损耗为-44dB；S14=-51

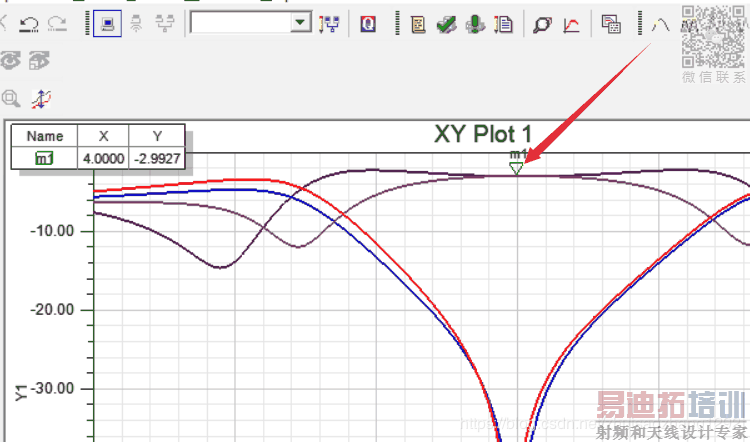

通过添加make点 查看具体数值
?

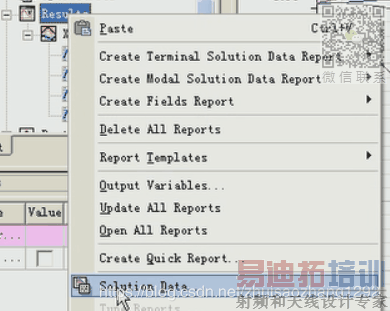

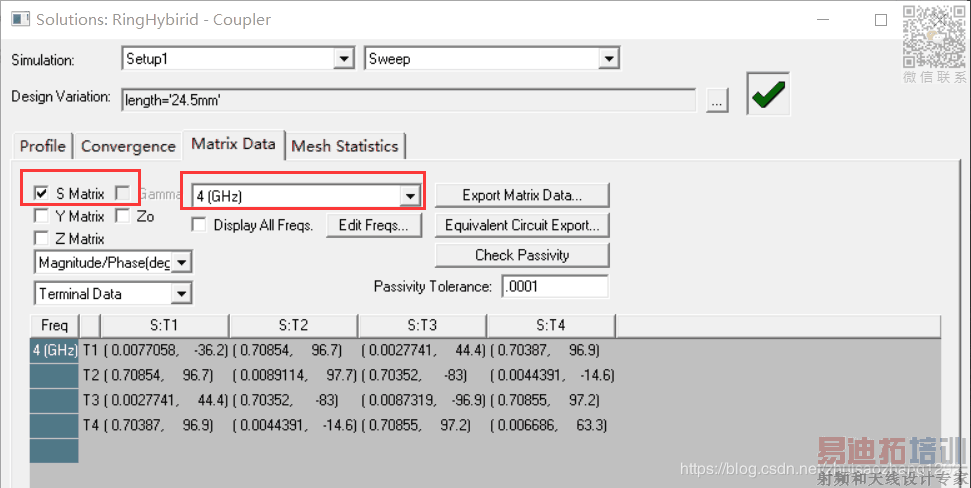

查看在4GHz频点下的S参数矩阵值
?
