1.HFSS同轴线（内径3mm，外径7mm）转矩形波导（BJ100）3D模型
录入：edatop.com 点击：
最近在老师的指导下做“测试材料电磁参数”的实验，初学HFSS，根据实验的需要做出了初步的3D模型，记录下来，以便需要时可以随时查看。

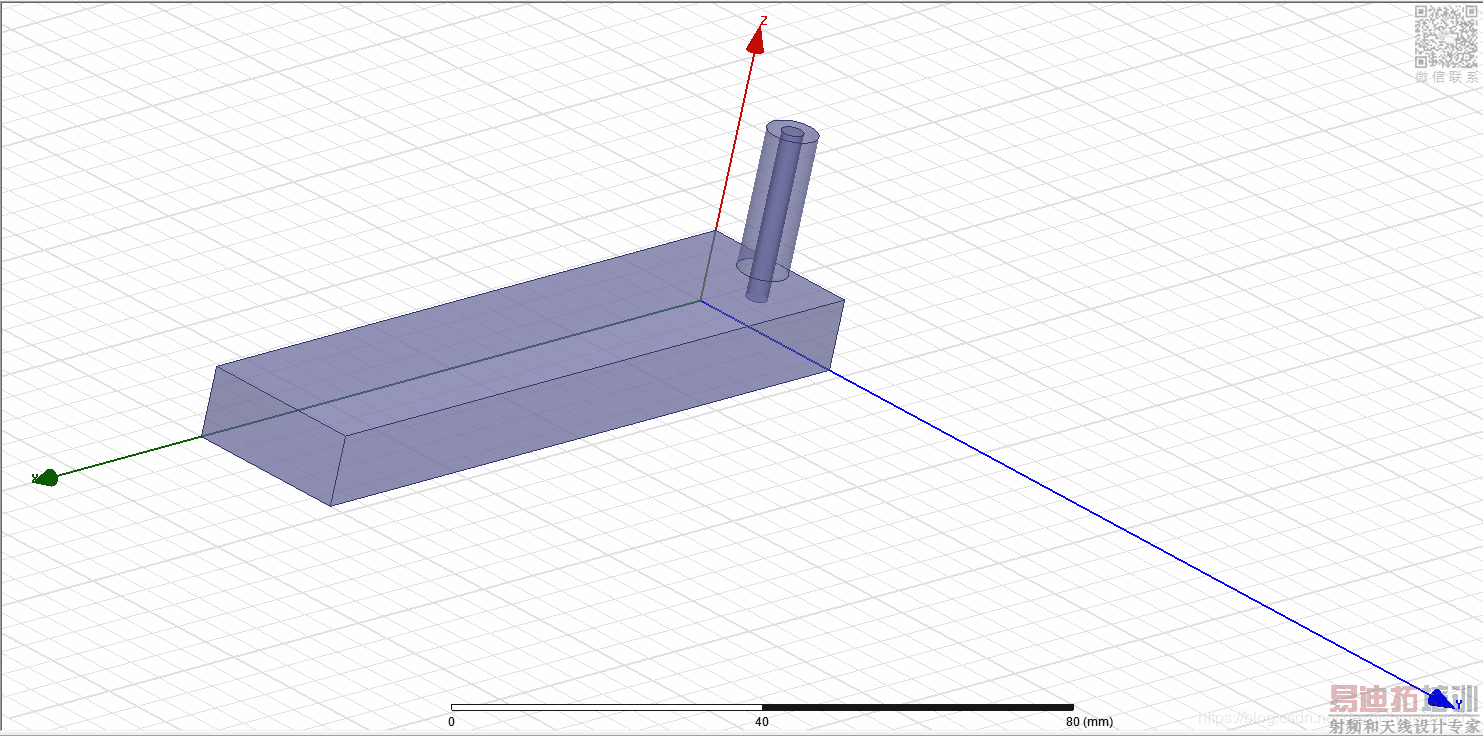

3D模型如下：同轴线内导体为铜（copper），深入矩形波导的长度为20mm?。其余介质为空气。（本想传入GIF，但是传不上来）

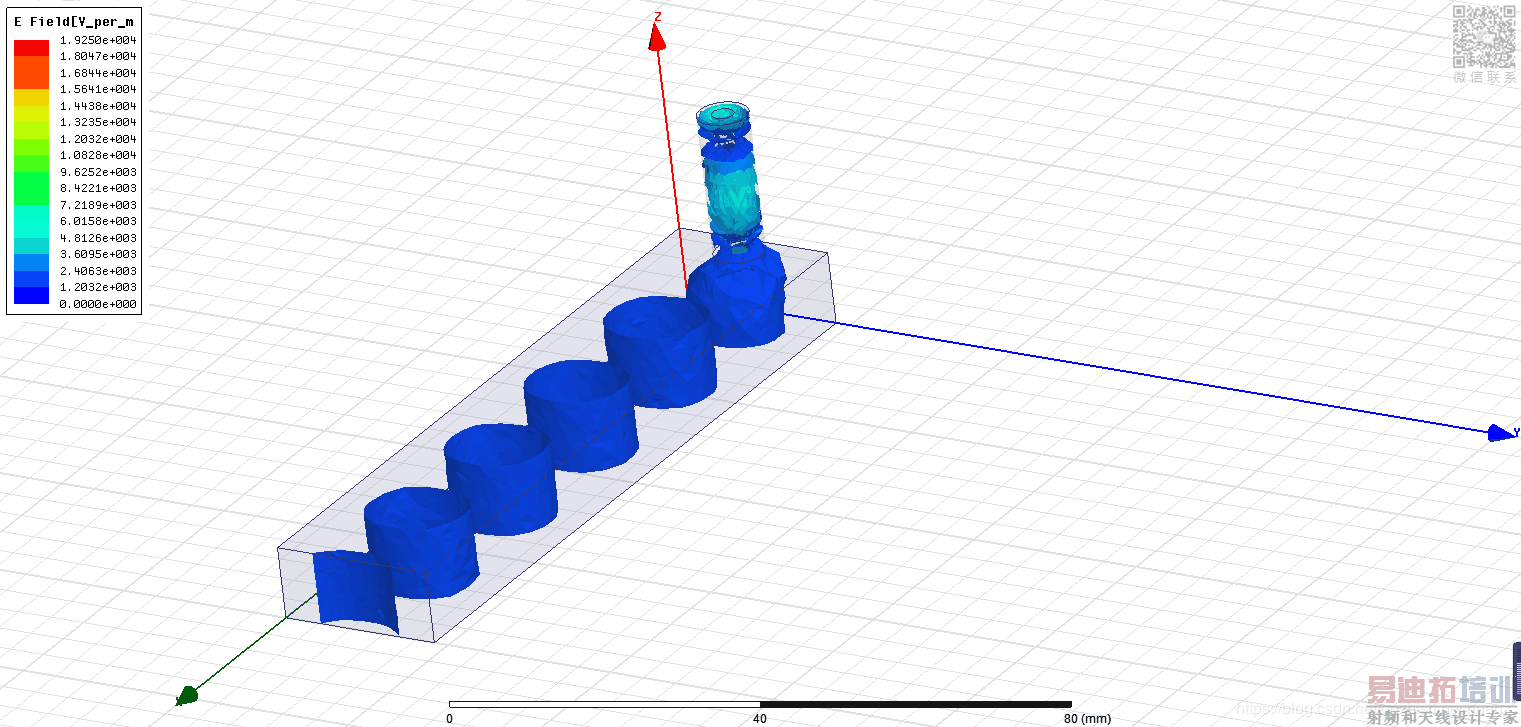

仿真的电场分布图：
?
简要说明：
目前，已经建立了矩形波导和同轴线的3D模型，电磁波仿真频率设置为矩形波导（BJ100）的主模频率范围：8.2~12.5GHz。后面要做的事是仿真优化，即达到目的：尽最大可能减小发射系数S11，在-30db以下。
优化方向：
- 同轴线内导体（铜柱）深入矩形波导的长度
- 确定同轴线与边界面的距离
- 改变矩形波导的内部结构（如加入阶梯，脊波导等）；转换器，如：介质套等
- 使同轴线的特征阻抗与矩形波导的特征阻抗匹配（设同轴线的特征阻抗为50ohm）
