Ansys-HFSS天线仿真结果导出为S1P文件，再导入到ADS中进行匹配仿真

(本文已同步到公众号）

上一篇：ADS-Smith圆图 阻抗匹配调试经验总结

前言：

随着无线通信的发展，越来越多的芯片都集成了WiFi、蓝牙，甚至WiFi+蓝牙功能。无线通信距离的远近在很大程度上取决于天线和射频匹配电路性能。本文主要基于Ansys-Hfss进行天线仿真，并将仿真结果结果导出为 S1P文件，从而在ADS中导入S1P文件进行匹配仿真。

?

1. 匹配知识简介

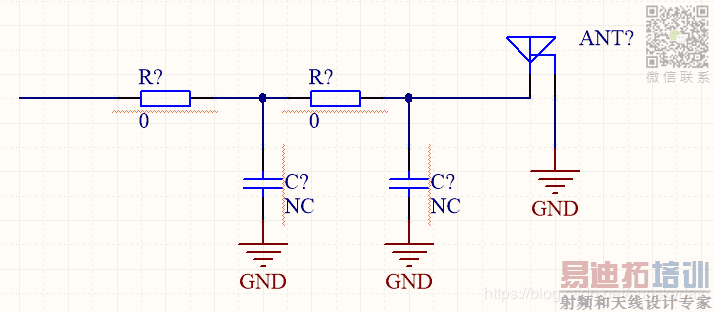

阻抗匹配的目的就是实现功率的最大传输。关于阻抗匹配的知识在很多书中都有介绍。若找不到书籍资源，可以找我。下图是很多无线产品中用到的天线+匹配电路。如何利用ADS和Smith圆图工具进行阻抗匹配是一个关键的问题。

?

1. 天线仿真

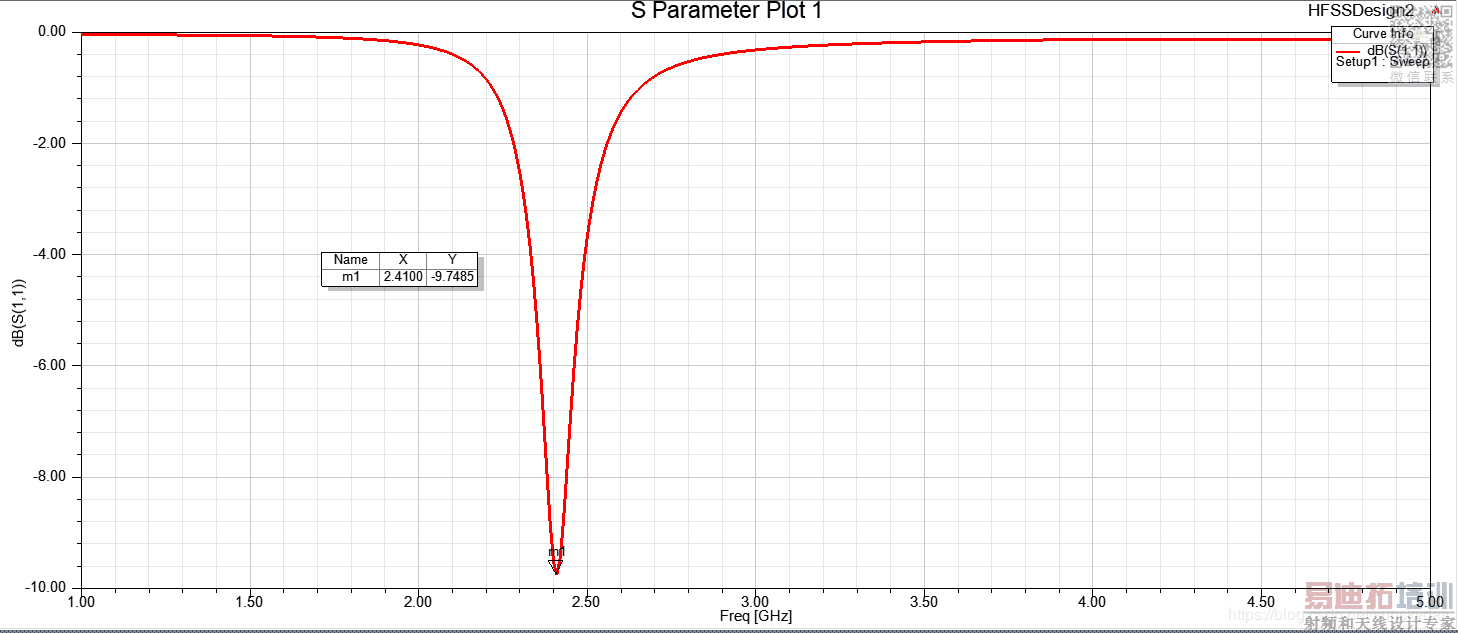

比如用HFSS仿真2.4GHz的蓝牙天线，如下图，是它的S11仿真参数。既然仿真的效果不好，为什么不优化天线呢？在实际工程中，由于某些人或其它原因，导致已经量产，那么只能修改匹配电路了。

1. 仿真结果导出为S1P文件。

HFSS---->Results--->Solution DATA---->Matrix Data--->Export Matrix Data具体参数里面选择?

?

?

1. ADS中新建工程。

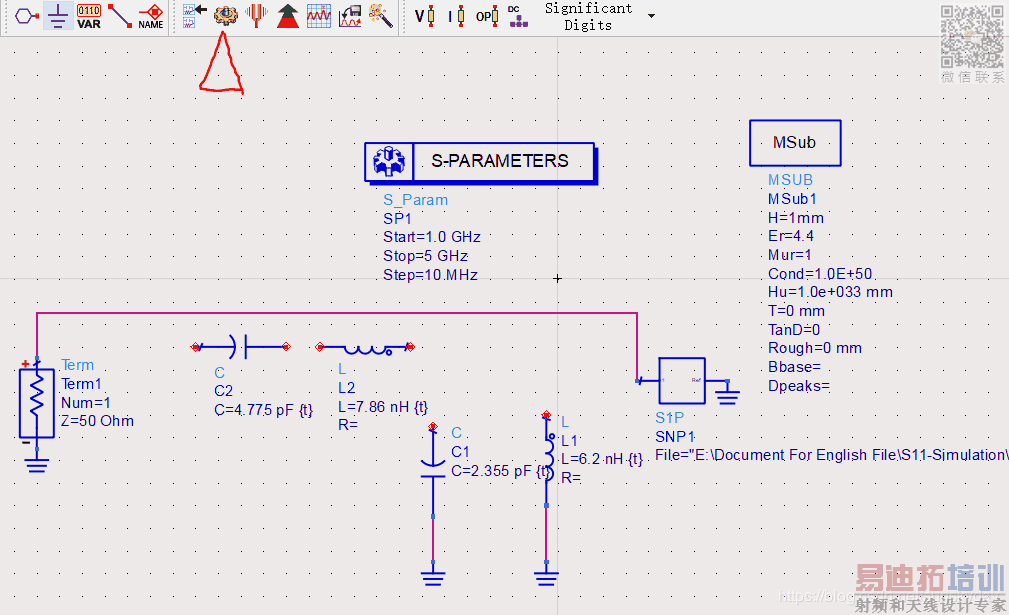

S1P设置中选中你刚刚测试天线的S1P文件。将S1P与term连接，点击仿真，可以

看到S11曲线图。实际可以根据匹配的规则进行初步放置匹配器件。

?

?????? 放置好匹配器件后，可以点击 Tuning 按钮后，进行手调参数，可以快速看到S11 的变化。

?

如何串联并联器件？

这一步很关键，根据测试结果。如何进行匹配呢？

1. 关注公众号，发送“微波”、“匹配”等关键词可以查看相关资料。
2. 也可以查看往期内容，查看相关匹配关键知识点。
