HFSS仿真入门设计（一）
录入：edatop.com 点击：
T型波导的内场分析和优化设计

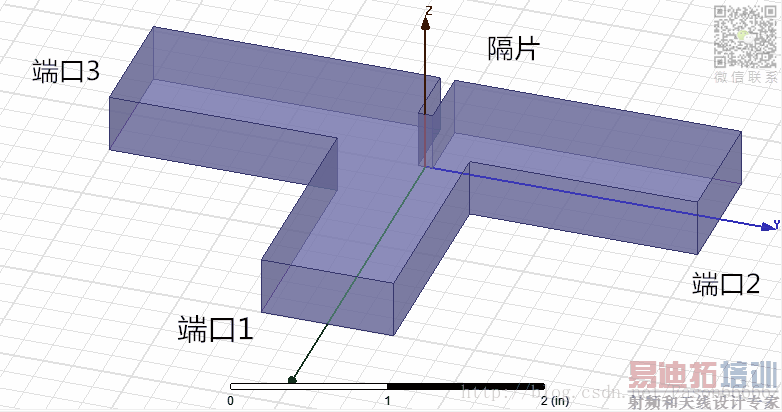

本文主要分析的器件主要是带有隔片的T型波导。端口1是信号输入端口，端口2和端口3是信号输出端口。正对着端口1一侧的波导壁上凹进去一块，相当于放置了一个隔片，通过改变隔片的位置可以改变端口1到端口2和端口3的传输功率以及端口1的反射功率。
本节主要分析当隔片位于波导的正中央时，在8-10GHz的工作频段内，波导的3个端口的S参数随频率变化的曲线，同时分析查看在10GHz时波导表面的电场分布。

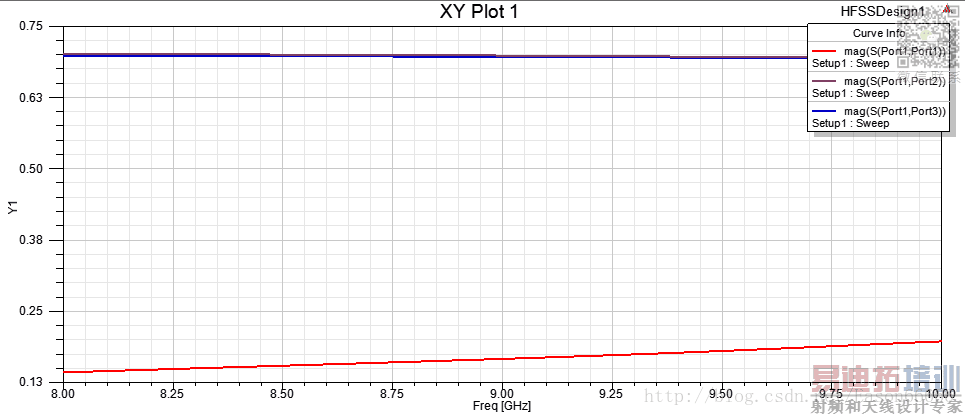

1.经过仿真其频率曲线如下图所示。

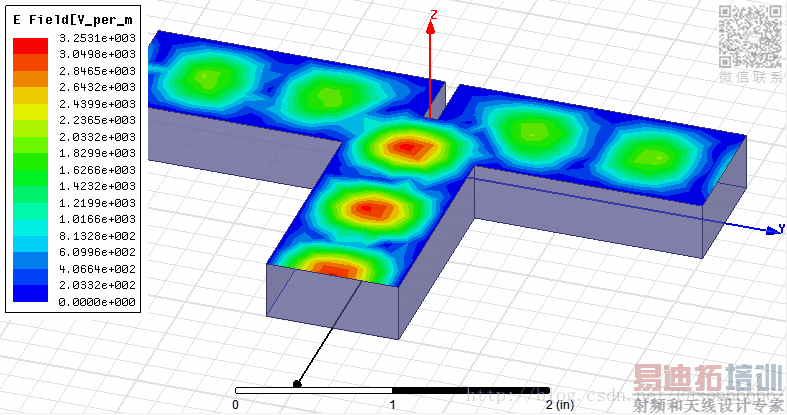

2.查看表面电场分布
