2018电磁仿真(HFSS、CST、FEKO)单机集群并行计算特点分析与完美解决方案
录入：edatop.com 点击：
? ? ? ? ? ??2018电磁仿真(HFSS、CST、FEKO)单机集群并行计算特点分析与完美硬件解决方案
一．电磁仿真计算特点与硬件配置分析
? ? ? ?电磁场仿真软件广泛应用于无线和有线通信、计算机、卫星、雷达、半导体和微波集成电路、航空航天等领域，从毫米波电路、射频电路封装设计验证，到混合集成电路、PCB板、无源板级器件、RFIC/MMIC设计，天线设计，微波腔体、衰减器、微波转接头、波导录波器等设计等。1.1 电磁仿真算法分类、计算特点

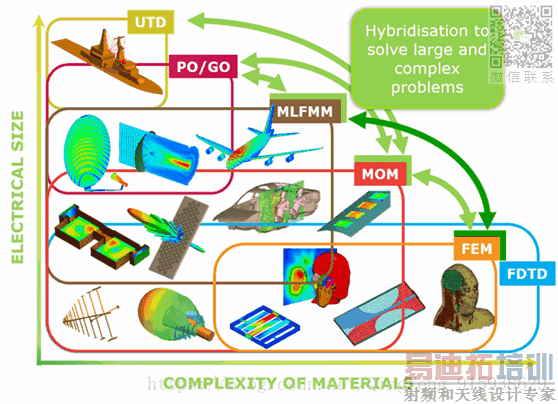

? 计算电磁学（CEM）方法大致可分为2类：精确算法和高频近似方法。（1）全波精确计算法
? ? ? ?包括差分法（FDTD，FDFD）、有限元（FEM）、矩量法（MoM）以及基于矩量法的快速算法（如快速多极子FMM和多层快速多极子MLFMA）等，其中，在解决电大目标电磁问题中最有效的方法为多层快速多极子方法。（2）高频近似方法
? 一般可归作2类：一类基于射线光学，包括几何光学（GO）、几何绕射理论（GTD）以及在GTD 基础上发展起来的一致性绕射理论（UTD）等；另一类基于波前光学，包括物理光学（PO）、物理绕射理论（PTD）、等效电磁流方法（MEC）以及增量长度绕射系数法（ILDC）等。
算法计算特点汇总如下
NO | 关键项 | 时域算法 | 频域算法 | ||
1 | 主要算法 | 时域有限差分 FDTD | 时域有限积分 FIT | 有限元 FEM | 矩量法 MOM |
2 | 典型软件 | EMPIRE XPU XFDTD EMPro | CST | HFSS EMPro JMAG FLU | FEKO Momentum Sonnet |
3 | 计算特点 | 线性加速比高、高度多线程， 支持多核CPU 支持大型GPU 内存要求不高 回写很少 | 多线程，线性加速有限 支持多核CPU并行求解 内存要求高 回写有 ? | ||
1.时域算法，属于显式算法，传统的CPU多核加速比好，核数越多计算越快，此外，并行度高，支持GPU加速计算，注意大部分求解器对GPU要求是双精度计算为主，也就是说需要用双精度性能高的GPU卡。
2 频域算法，属于隐式算法，支持多核并行计算，但核数并行计算有限，不支持GPU计算，提升性能的手段，就是提升CPU的频率，足够大的内存，值得注意当内存非常大的时候（超过192GB），硬盘io性能非常关键。
1.2 对并行计算求解过程分析
? 如何配置CPU要根据求解过程和算法特点，尤其要了解时域、频域两大算法特点紧密结合，这样才能更高效更合理，从并行求解流程图看，循环计算过程是单核和多核交叉过程。
? ? ??上图可以看出，CPU选型非常重要，CPU睿频足够高，大幅缩短【阶段1】求解时间，和整机足够核数+高频运行，大幅缩短【阶段2】的求解器解算时间。
常规工作站卖家，提供的机器往往多核忽视了睿频的重要性，整个计算过程效率非常低。
因此硬件配置注意：?
1.如果是时域算法为主，例如 FDTD、FIT求解器，由于并行度高，工作站配置尽量多核，可显著提升求解速度，同时注意阶段1睿频高的处理器更快，如果是以GPU计算为主，可以配置CPU频率高，核数少的，这样整个过程显著提升
2.如果是隐式算法为主，例如 FEM，MOM求解器，由于并行度有限，一定要睿频尽可能高，同时保证足够的核数的并行，这样整个求解过程无死角瓶颈3.如果是多种算法并用，CPU要足够核数与高睿频之间选择一个兼顾的规格，三种应用（时域算法、频域算法、混合算法）都均能确保工作站硬件计算性能最大化

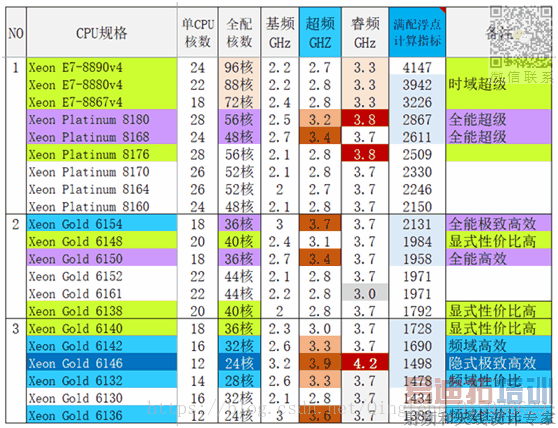

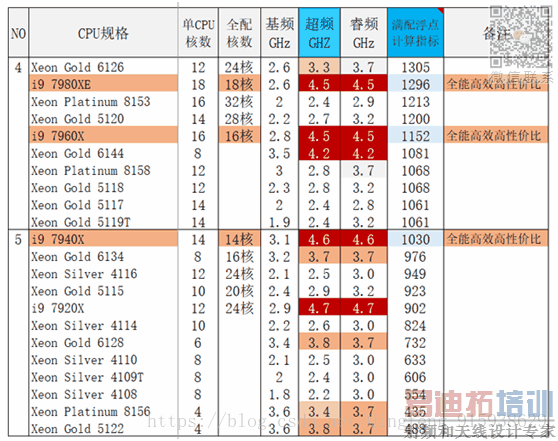

? ? ? 考虑到上述计算特点，CPU的选择对整个求解过程极其重要，下面是最新上市的intel Xeon Schalable(可扩展)处理器多种规格，UltraLAB选型分析：
1.3CEM求解规模与硬件配置推荐
a）基于时域算法~UltraLAB硬件配置参考（CPU类）
NO | 分类 | 规模划分 | 核数 | 全核频率 | 睿频 | 内存 | 并行存储 |
1 | 小规模 | <50倍波长 | 14核 | 4.6GHz | 4.6GHz | 32GB | |
18核 | 4.5GHz | 4.5GHz | 64GB | ||||
2 | 中等规模 | 50~100倍波长 | 36核 | 3.1GHz | 3.7GHz | 64GB | |
40核 | 3.1GHz | 3.7GHz | 96GB | ||||
3 | 大规模 | 100~200倍波长 | 48核 | 3.5GHz | 3.7GHz | 96GB | ? |
56核 | 3.3GHz | 3.8GHz | 192GB | 13*4TB | |||
4 | 超大规模 | >200倍波长 | 96核 | 2.8GHz | 3.3GHz | 512GB | 13*4TB |
b）基于频域算法~UltraLAB硬件配置参考
?NO | 分类 | 规模划分 | 核数 | 全核频率 | 睿频 | 内存 | 并行存储 |
1 | 小规模 | <20万网格(</100万未知量) | 14核 | 4.6GHz | 4.6GHz | 64GB | |
20万~80万网格(100~400万未知量) | 18核 | 4.5GHz | 4.5GHz | 96GB | |||
2 | 中等规模 | 80万~200万网格(400万~1000万未知量) | 24核 | 4GHz | 4.2GHz | 96GB | |
200万~500万网格 | 36核 | 3.7GHz | 3.7GHz | 192GB | 8*4TB | ||
(1000万~2500万未知量) | |||||||
3 | 大规模 | 500万~1000万网格(2500万~5000万未知量) | 48核 | 3.5GHz | 3.7GHz | 256GB | 10*4TB |
4 | 超大规模 | 1000万~2000万网格?(5000万~1亿未知量) | 56核 | 3.3GHz | 3.8GHz | 384GB | 13*4TB |
5 | 超大规模 | >2000万网格(>1亿个未知量) | 集群18*6 =108 | 4.4GHz | 4.4GHz | 64GB | 并行存储 |

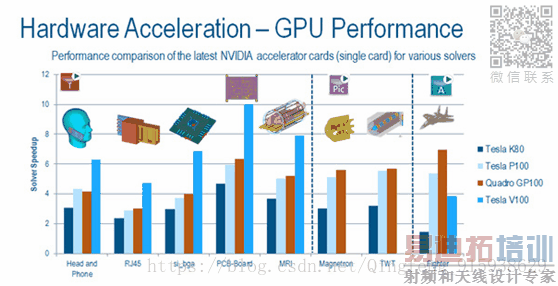

c）基于超大规模时域算法求解GPU选型
??
如果以GPU求解为为主，可选的GPU卡参考下表
No | 型号 | 显存(MB) | CUDA核 | 显存带宽(GBs) | 浮点计算指标TFlops -单精度 | 浮点计算指标TFlops -双精度 | 散热 |
1 | Tesla V100 | 16GB HBM2 | 5120 | 900 | 14.90 | 7.45 | 服务器 |
2 | Tesla P100 | 16GB HBM2 | 3584 | 721 | 9.52 | 4.76 | 服务器 |
3 | Tesla P100 | 12GB HBM2 | 3584 | 721 | 9.52 | 4.73 | 服务器 |
4 | Quadro GV100 | 32GB | 5120 | 870 | 14.85 | 7.42 | 主动式 |
5 | Quadro GP100 | 16GB HBM2 | 3584 | 717 | 10.25 | 5.13 | 主动式 |
6 | Quadro K6000 | 12GB | 2880 | 288 | 5.18 | 1.73 | 主动式 |
7 | Quadro K5200 | 8GB | 2304 | 192 | 3.07 | 1.03 | 主动式 |
二．基于电磁仿真计算的UltraLAB机型介绍

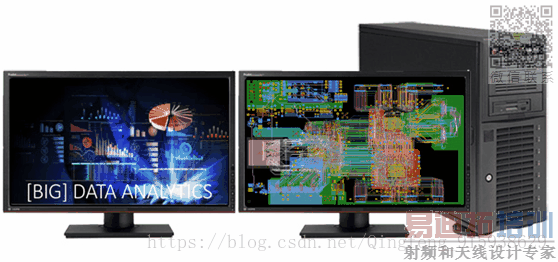

? ? ? ?UltraLAB是西安坤隆计算机科技有限公司推出的定制图形工作站品牌，经过多年发展，该产品拥有傲视群雄的三大领先优势：先进计算硬件架构、完整齐全行业应用定制方案、专业硬件系统优化技术，大幅超越同类的“图形工作站”产品，我们提供基于电磁仿真计算应用最快硬件架构产品系列。2.1 极速图形工作站H490介绍
配置特点：
（1）CPU具有超高的频率，中小规模时域与频域求解，发挥极致性能
?? 6核5.0GHz，8~10核4.8GHz，12~14核4.6GHz，16~18核4.4GHz
（2）GPU 支持双GPU架构超算
显著优势：
和市场上单路cpu架构的工作站（单Xeon E5v4，单Xeon W-2100系列，单Xeon Schalable系列）相比，拥有超高频率，在多核并行计算（特别是频域求解），性能出众

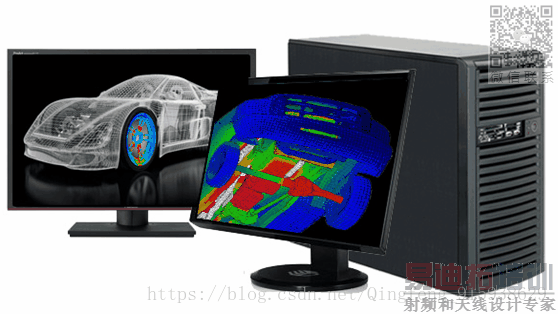

2.2 高性能计算工作站EX620
配置特点：
CPU 支持双Xeon Schalable（可扩展）处理器，拥有更高频率和更低延迟，中大规模时域与频域求解，发挥极致性能
提供规格：
24核*4GHz/4.2GHz
36核3.7GHz/3.7GHz
40核3.1GHz/3.7GHz
48核*3.5GHz/3.7GHz
56核*3.3GHz/3.8GHz
GPU 支持双GPU架构超算
显著优势：
和市场上常规双路cpu工作站（双Xeon E5v4，双Xeon Schalable系列）相比，拥有更高频率，多核并行计算（时域、频域算法），定位精准高效，显式计算（EX620i）、显式隐式计算通吃（EX620）

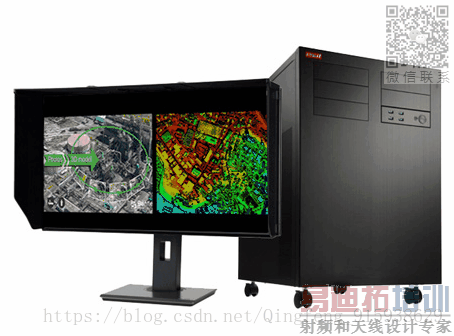

2.3 超大规模仿真计算机型Alpha720
配置特点：CPU 支持4颗Xeon E7v4处理器(最高到96核)，拥有更高频率和更低延迟，超大规模时域算法求解，极致性能
提供规格：72核2.8GHz，96核2.7GHz
GPU 支持双GPU架构超算
显著优势??市面上唯一的最快时域求解（CPU计算架构）工作站，极致性能还静音
2.4 图灵超算工作站GX490M或GX620M
GX490M配置特点：
CPU 具有超高的频率，中小规模时域与频域求解，发挥极致性能
提供规格：10核4.8GHz，12~14核4.6GHz，16~18核4.4GHz
GPU 支持7块双槽GPU卡
GX620M配置特点：
CPU 支持双Xeon Schalable（可扩展）处理器，拥有更高频率和更低延迟，中大规模时域与频域求解，发挥极致性能
提供规格：24核4GHz，36核3.7GHz，40核3.1GHz，48核3.5GHz，56核3.3GHz
GPU 支持9块双槽GPU卡
显著优势? 市面上唯一的基于办公环境（静音级）最强大GPU超算性能时域求解计算系统，同时兼顾频域隐式算法极致性能展现
各种机型性能与差异对比表
NO | 机型 | 硬件配置特点 | 适合应用 |
1 | H490 | 单CPU+双GPU （14核4.7GHz，18核4.5GHz） | 中小规模频域、时域算法求解 |
2 | EX620i | 双CPU（56核）+双CPU | 大规模时域、频域算法求解 |
3 | EX620 | 双CPU（56核）+双GPU+并行存储 | 大规模的全能求解 |
4 | GX490M | 单CPU+7个GPU+并行存储 | 超大规模时域GPU超级 |
5 | GX620M | 双CPU（56核）+9个GPU+并行存储（16） | 超大规模全能求解、时域GPU求解 |
6 | Alpha720 | 四CPU(96核)+双GPU+并行存储 | 超大规模CPU架构时域求解 |
?三．电磁仿真计算硬件配置（单机与集群）推荐
? 提供单机CPU、单机GPU、集群架构的全面完整，代表追求目前最快计算架构硬件配置方案。
3.1 基于多种算法（CPU计算）单机工作站硬件配置方案
No | 产品系列 | 主要配置 | 价格 | 备注 |
1 | UltraLAB H490 14632-S5TBA | intel第7代至尊处理器(14核4.6GHz+睿频4.6GHz) /32GB DDR4 2666/512GB SSD +2TBSATA企业级/QP600?2GB/23"图显 | 39,990 | CPU全能高效、高性价比 |
2 | UltraLAB H490 14464-S5TCA | intel第7代至尊处理器(18核4.4GHz+睿频4.5GHz)/64GB DDR4 2666/500GB SSD+4TB SATA企业级/Quadro K6000?12GB/23"图显 | 72,000 | CPU+GPU全能极致高性价比 |
3 | UltraLAB EX620i 24096-SATCB | 2*Xeon Gold6146处理器(24核4.0GHz，睿频4.2GHz) /96GB DDR4 2666/1TB SSD+6TB SATA /QP2000 5GB/23"图显 | 112,000 | 频域极致性能 |
4 | UltraLAB EX620i 23196-SATCE | 2*Xeon Gold6148处理器(40核3.1GHz+睿频3.7GHz) /96GB DDR4 2666/1TB SSD?+6TB SATA /Quadro K6000?12GB/23"图显 | 126,000 | CPU+GPU时域全能求解 |
5 | UltraLAB EX620 237192-SA28TB | 2*Xeon Gold6154处理器(36核3.7GHz+睿频3.7GHz) /192GB DDR4 2666/1TB SSD+28TB并行存储/QP2000 5GB/23"图显 | 145,000 | CPU全能高效 |
6 | UltraLAB EX620 23596-MSATCC | 2*Xeon Gold8168处理器(48核3.5GHz?+睿频3.7GHz) /96GB DDR4 2666 /1TB闪电二代+1TB SSD+6TB SATA/QP4000 8GB /23"图显 | 189,000 | 时域求解 |
7 | UltraLAB EX620 23596-MSATCC | 2*Xeon Gold8168处理器(48核3.5GHz?+睿频3.7GHz) /192GB DDR4 2666 /2TB SSD +28TB并行存储/QP4000 8GB /23"图显 | 215,000 | CPU全能高效 |
8 | UltraLAB EX620 233384-SB28TC | 2*Xeon Platinum 8180(56核3.3GHz+睿频3.8GHz) /384GB DDR4/2TB SSD +28TB并行存储/QP4000/23"图显 | 285,000 | CPU全能高效 |
9 | UltraLAB Alpha720 427256-SB42TF | 4*Xeon E7 8890v4(96核2.7GHz+睿频3.3GHz)/256GB DDR4/2TB SSD +42TB并行存储/Quadro GP100/32"-2K图显 | 399,990 | 超大规模CPU+GPU时域求解 |
3.2基于时域求解（GPU计算架构）单机硬件配置方案
No | 产品系列 | 主要配置 | 价格 | GPU指标 |
1 | UltraLAB GX490M 14832-S5TB2E | intel第7代至尊处理器 (10核4.8GHz+睿频4.8GHz) /32GB DDR4 2666/500GB SSD +4TB SATA企业级 /2*Quadro K6000 12GB/23"图显 | 87,500 | 3.46Tflops |
2 | UltraLAB GX490M 14464-S5TC4E | intel第7代至尊处理器 (18核4.5GHz+睿频4.5GHz) /64GB DDR4 2666/500GB SSD+4TB SATA企业级/4*Quadro K6000 12GB/23"图显 | 159,990 | 6.92Tflops |
3 | UltraLAB GX620M 23196-SATD2F | 2*Xeon Gold6148处理器 (40核3.1GHz，睿频3.7GHz) / 96GB DDR4 2666/1TB SSD+6TB SATA / 2*Quadro GP100 16GB HBM2/23"图显 | 228,000 | 10.2Tflops |
4 | UltraLAB GX620M 234192-SB28T8E | 2*Xeon Platium8168处理器 (48核3.4GHz+睿频3.7GHz) / 192GB DDR4 2666/ 2TB SSD?+28T并行存储 /8*Quadro K6000?12GB/23"图显 | 365,000 | 13.8Tflops |
5 | UltraLAB Alpha720 427256-SB42T2F | 4*Xeon E7 8890v4 (96核2.7GHz+睿频3.3GHz?)/ 256GB DDR4/2TB SSD +42TB并行存储/ 2*Quadro GP100/32"-2K图显 | 399,990 | 10.2Tflops |
6 | UltraLAB GX620M 233192-SB28T4F | 2*Xeon Platinum 8180 (56核3.3GHz+睿频3.8GHz) / 192GB DDR4/2TB SSD +28TB并行存储/ 4*Quadro GP100/32"-2K图显 | 499,990 | 20.4Tflops |
7 | UltraLAB GX620M 233384-SB36T8F | 2*Xeon Platinum 8180 (56核3.3GHz+睿频3.8GHz) / 384GB DDR4/2TB SSD +36TB并行存储/ 8*Quadro GP100/32-2K"图显 | 758,000 | 40.4Tflops |

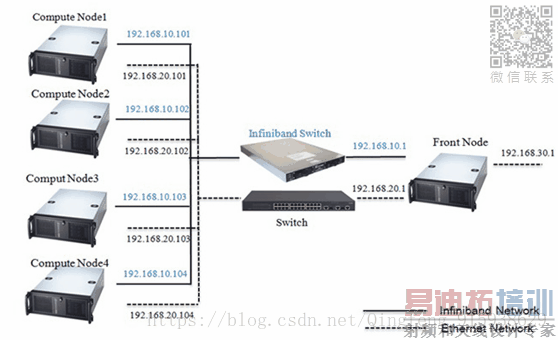

3.3基于分布式集群的硬件配置方案
方案1 基于CPU计算的分布式集群方案
NO | 货物名称 | 型号 | 数量 | 单价 | 小计 | ? | ||
1 | 主计算节点 | 18核4.4Ghz/128GB?DDR4 2666 /NVS310/500GB SSD工作站级/4U机架式/无显示器 | 1 | 55000 | 55000 | ? | ||
2 | 从计算节点 | 18核4.4Ghz/64GB?DDR4 2666 /NVS310/500GB SSD工作站级/4U机架式/无显示器 | 5 | 46500 | 232500 | ? | ||
3 | 管理/ 存储节点 | 4核4Ghz/32GB DDR4 ECC/集成显卡/256GB SSD+28TB单通道并行存储/4U机架式/23"图显 | 1 | 36500 | 36500 | ? | ||
4 | 网络设备 | 16口万兆交换机 | 1 | 9500 | 9500 | ? | ||
5 | 机柜 | 42U服务器机柜（含PDU机柜插座） | 1 | 3500 | 3500 | ? | ||
6 | KVM | 8口?HDMI KVM切换器 | 1 | 2800 | 2800 | ? | ||
7 | 高速交换机 | Mellanox 12口56Gbps交换机 | 1 | 39500 | 39500 | ? | ||
8 | IB卡 | Mellanox IB卡56Gbps，含2米线 | 7 | 4500 | 31500 | ? | ||
9 | ? | |||||||
10 | ? | |||||||
11 | ? | |||||||
12 | ? | |||||||
13 | ? | |||||||
累计(人民币) | ? | ? | ? | 410800 | ? | |||
安装调试费用(累计金额*10%) | 41080 | ? | ||||||
合计： | ￥451,880 | |||||||
方案2 基于CPU+GPU异构超算的分布式集群方案
NO | 货物名称 | 型号 | 数量 | 单价 | 小计 | ? | ||
1 | 主计算节点 | 18核4.4Ghz/128GB?DDR4 2666 /Quadro K6000/ 500GB SSD工作站级/4U机架式/无显示器 | 1 | 75500 | 75500 | ? | ||
2 | 从计算节点 | 18核4.4Ghz/64GB?DDR4 2666 /Quadro K6000/ 500GB SSD工作站级/4U机架式/无显示器 | 5 | 67000 | 335000 | ? | ||
3 | 管理/存储节点 | 4核4Ghz/32GB DDR4 ECC/集成显卡/256GB SSD+28TB单通道并行存储/4U机架式/23"图显 | 1 | 36500 | 36500 | ? | ||
4 | 网络设备 | 16口万兆交换机 | 1 | 9500 | 9500 | ? | ||
5 | 机柜 | 42U服务器机柜（含PDU机柜插座） | 1 | 3500 | 3500 | ? | ||
6 | KVM | 8口?HDMI KVM切换器 | 1 | 2800 | 2800 | ? | ||
7 | 高速交换机 | Mellanox 12口56Gbps交换机 | 1 | 39500 | 39500 | ? | ||
8 | IB卡 | Mellanox IB卡56Gbps，含2米线 | 7 | 4500 | 31500 | ? | ||
9 | ? | |||||||
10 | ? | |||||||
11 | ? | |||||||
12 | ? | |||||||
13 | ? | |||||||
累计(人民币) | ? | ? | ? | 533800 | ? | |||
安装调试费用(累计金额*10%) | 53380 | ? | ||||||
合计： | ￥587,180 | |||||||
说明：
（1）上述报价仅仅是硬件系统，还需要作业调度系统及安装调试、培训、维护费用。
（2）该集群中，每个计算节点比市场上低频双Xeon架构配置，性能更高，保证循环过程中，每个环节计算性能发挥到极致。
