浅谈HFSS软件中端口有源S参数(Active_SParameter)
录入：edatop.com 点击：
HFSS在仿真天线阵时，在后处理结果有了有源S参数，我们可以看到有源S参数和普通的S参数计算的值会有差别，那么在仿真时到底用哪个做为准呢，这就需要我们搞明有源S参数的意义。

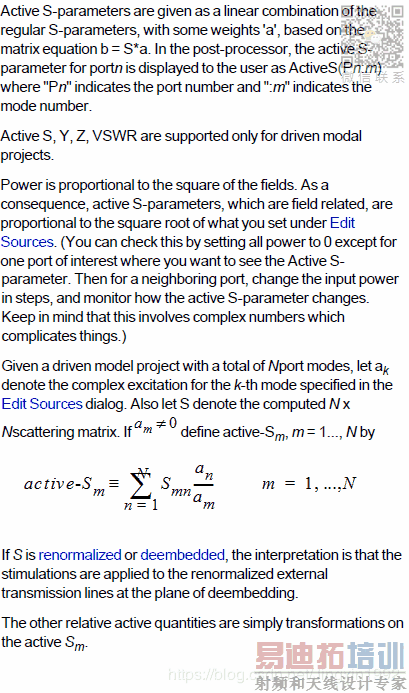

看重点，首先给出ANSYS公司关于该软件中关于Active_SParameter的定义。
也就是说有源S参数是S参数的线性组合，
有源S参数官方定义如下：
不知道
矩阵什么意思，通过仿真求解出来，
?

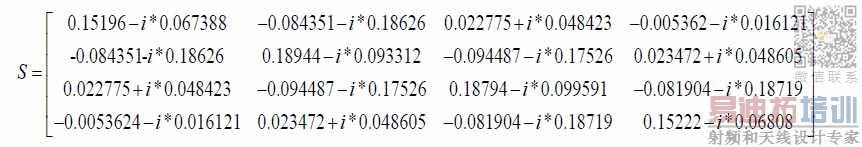

?建立4X1偶极子矩阵，该阵列的端口常规S参数矩阵：
该阵列的端口有源S参数矩阵：
系数矩阵通过下式计算
通过matlab计算的：
以上结果是通过Matlab计算的。所以一般每个端口只有一个模式激励的情况下，有源S参数简化如下：
用一个例子说明其真实意义：
例如3*3阵列，每个单元编号1、2、3、4、...、9号。第7号端口有源S参数
Active_S7=S71+S72+S73+S74+S75+S76+S77+S78+S79
即、天线阵所有端口均接上馈源时，7号端口的回波损耗。
?
?
?
