HFSS曲线绕轴旋转求助

各位本站好友，你们好。今天下午帮师兄画一个圆波导馈源时，对一个已经画好的函数曲线绕Z轴sweep时出错，试了很多其他的画法也是不行。希望大牛们能指点一下小弟。谢谢。
绕Z轴sweep时出的错误提示：
馈源 (C:/Documents and Settings/Administrator/桌面/波纹喇叭/)
HFSSDesign1
[error] Acis error: "Fail to call api_sweep_with_options.. Acis Error 79061 - Out of domain of pow function " (6:42 下午 十二月 12, 2011)
[error] Acis error: "Failed to sweep the object." (6:42 下午 十二月 12, 2011)
[error] Body could not be created for part because of invalid parameters to SweepAroundAxis operation. (6:42 下午 十二月 12, 2011)
模型请查看附件。



我不清楚曲线光滑对结果有多大的影响，我只是知道这样能画出来。以前用函数画过阿基米德螺旋，感觉HFSS的函数画曲线不太好使，你这个东西能画出来但是可能不方便加工

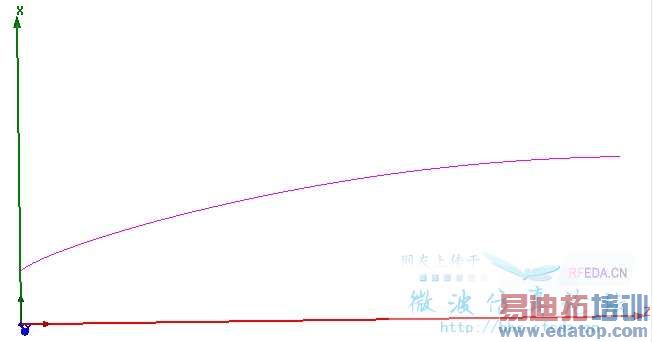

话不多说，上图



我不清楚曲线光滑对结果有多大的影响，我只是知道这样能画出来。以前用函数画过阿基米德螺旋，感觉HFSS的函数画曲线不太好使，你这个东西能画出来但是方便加工吗？一个函数曲线你让车床怎么铣？



maxpassion先生，你好。谢谢您的指点。如果把number of points改为101，是不是曲线就不是很连续了，对仿真的结果的精确性会有一定的影响吧？那个影响在工程上可以接受吗？



谢谢maxpassion先生。我看到其他的一些曲线不用设置点数也能sweep所以想看看这个曲线行不行。



Mr.maxpassion,你好。由于没有其他人有更加好的回复，想将你的回复作为最佳答案，但是由于已将你的回复设置为热心回复了，现设置不了最佳答案，麻烦你再将二楼的回复再重新回复一下，行吗？谢谢。



客气客气，以后多多交流



哪里哪里，本来你的答案就是最佳的。嗯，多多交流。
