HFSS学习-简单建模操作

首先从简单的创建一个长方体模型开始，在HFSS中，创建一个三维物体的基本模型步骤如下：

1、设置栅格平面

2、创建物体的基底

3、设置物体的高度

4、设置物体的材料属性

以创建一个顶点坐标为（2,2,0），长宽高为4*5*6的长方体为例，我们可以通过三个点来创建一个长方体，第一个点确定长方体基底矩形的起点，坐标为（2,2,0）；第二个点确定长方形基底矩形的长和宽，相对坐标为（6,8）；第三个点确定长方体的高度，相对坐标为3.

接下来是详细建模过程：

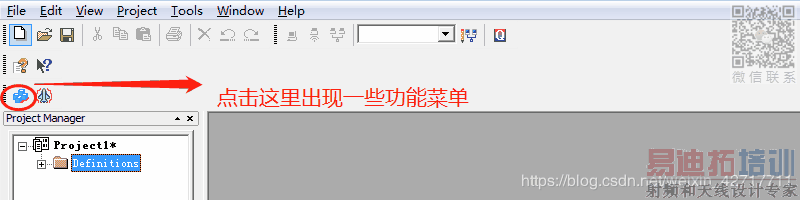

1、

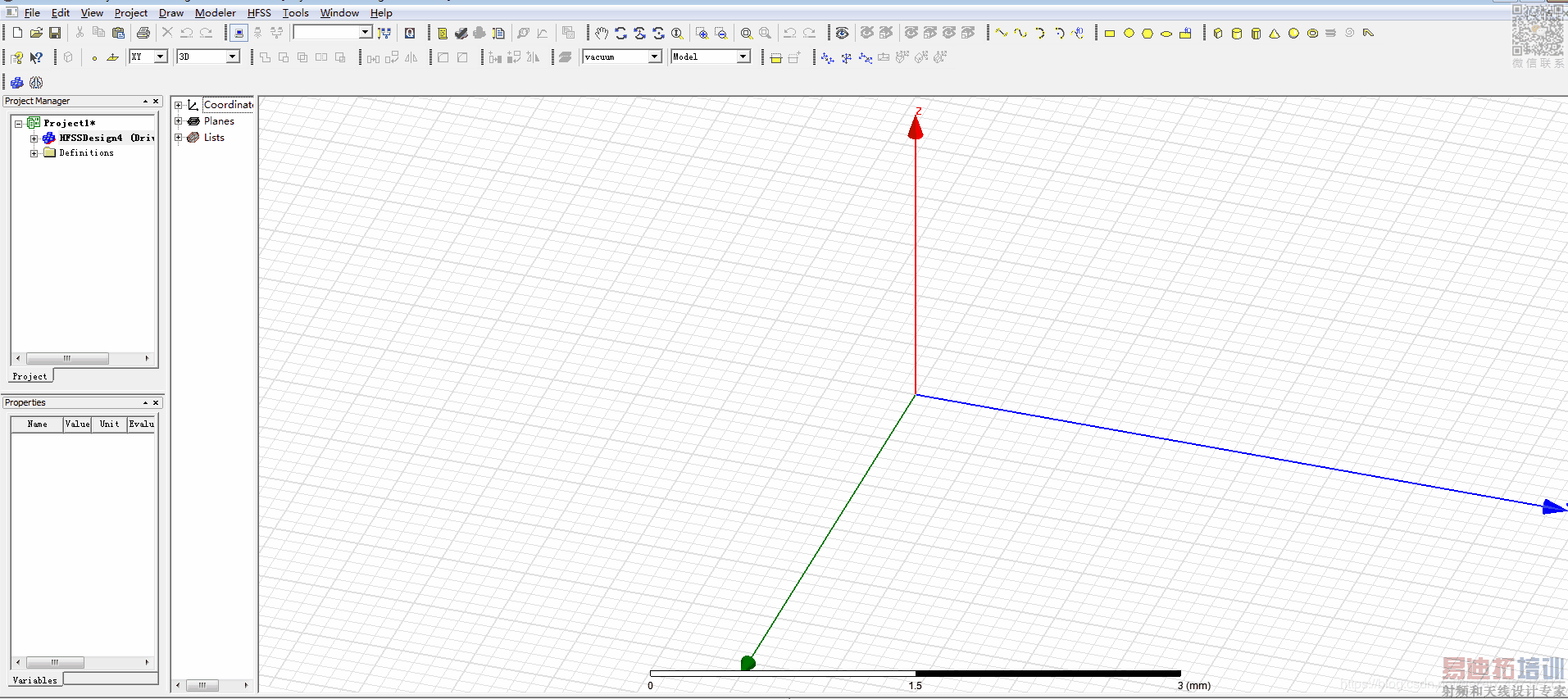

2、1执行之后如下图所示

3、从主菜单选择Modeler-->Grid Plane-->XY,确定栅格平面为xy面

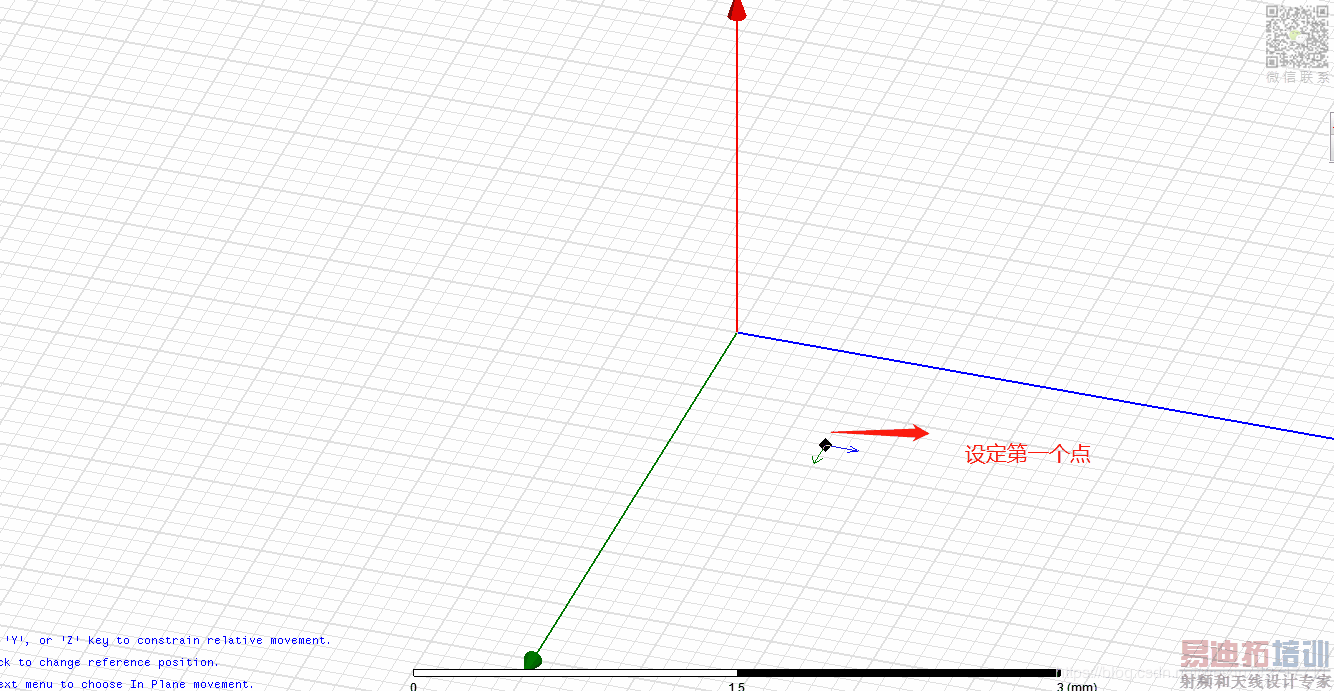

4、从主菜单选择Draw-->Box或者单击工具栏的矩形图标，进入创建长方体模型的状态

5、然后依次设定第二个点和第三个点

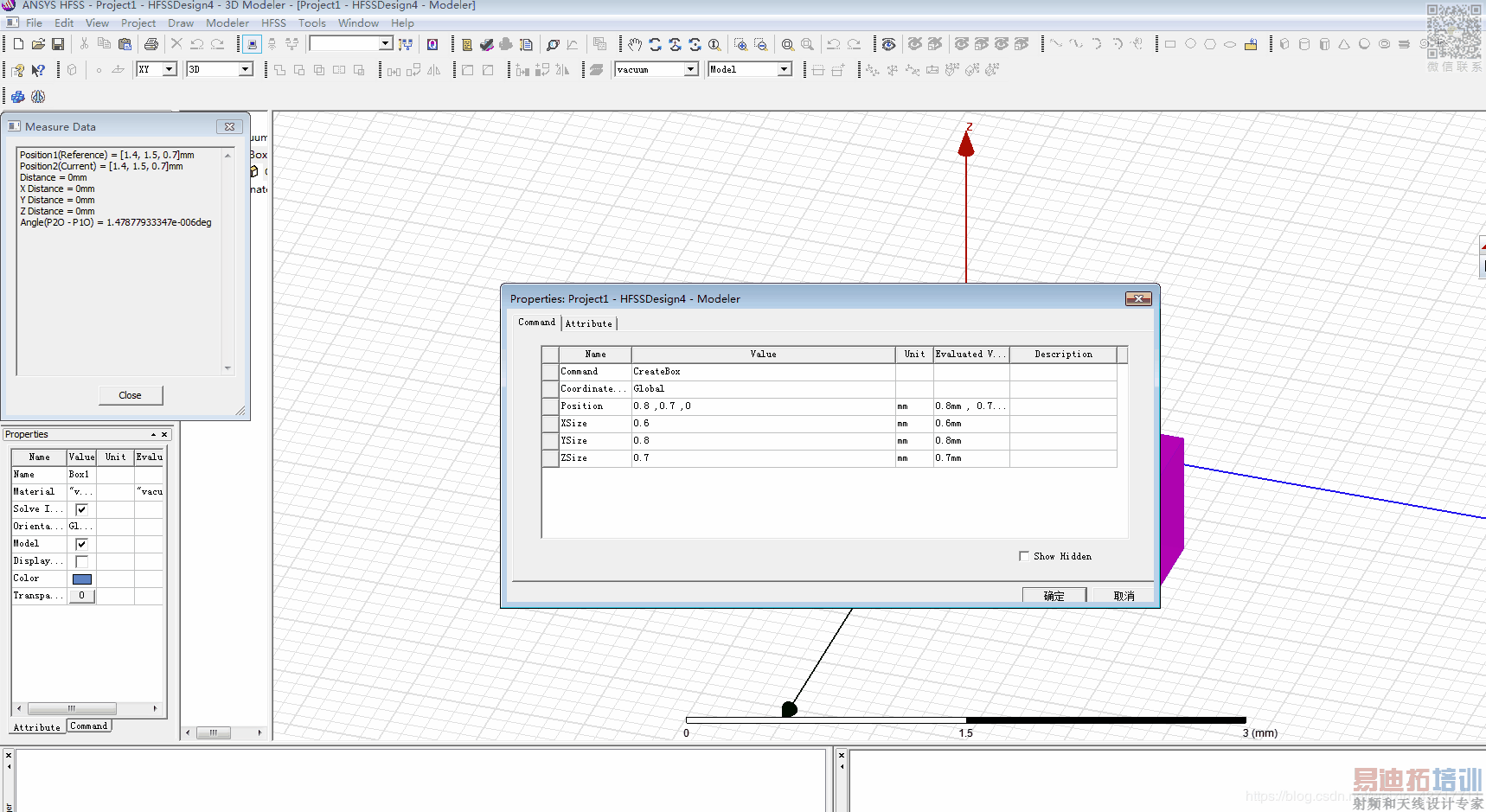

6、第三个点确定完成后，会弹出如下图所示对话框

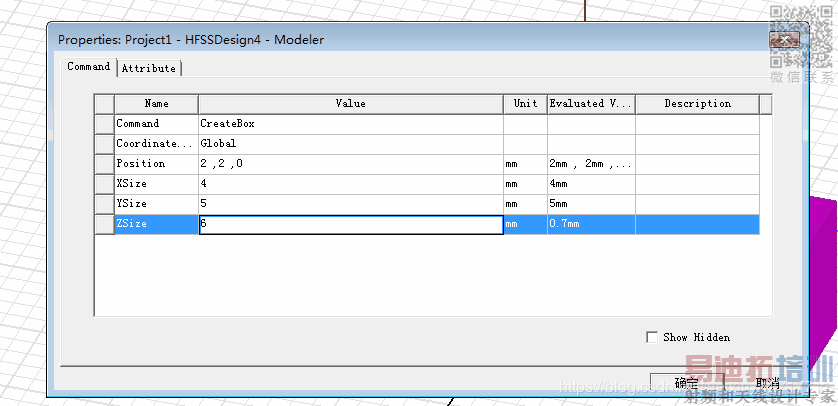

选择command项，在position项右侧输入长方体的起始点坐标（2,2,0），在XSize，YSize，ZSize项右侧分别输入长方体的长宽高4,5,6如下图

若没有自动弹出物体属性对话框，需要从主菜单选择Tools-->Options-->Modeler Options,在弹出的对话框选择Draw，勾选该项最下面的Edit Properties of New Primitives，单击确定按钮后退出即可

7、打开Attribute选项卡，在name项右侧输入名称FirstBox，单击Material右侧按钮可以打开材料设置来设置物体的材料属性，我们这里默认是真空属性

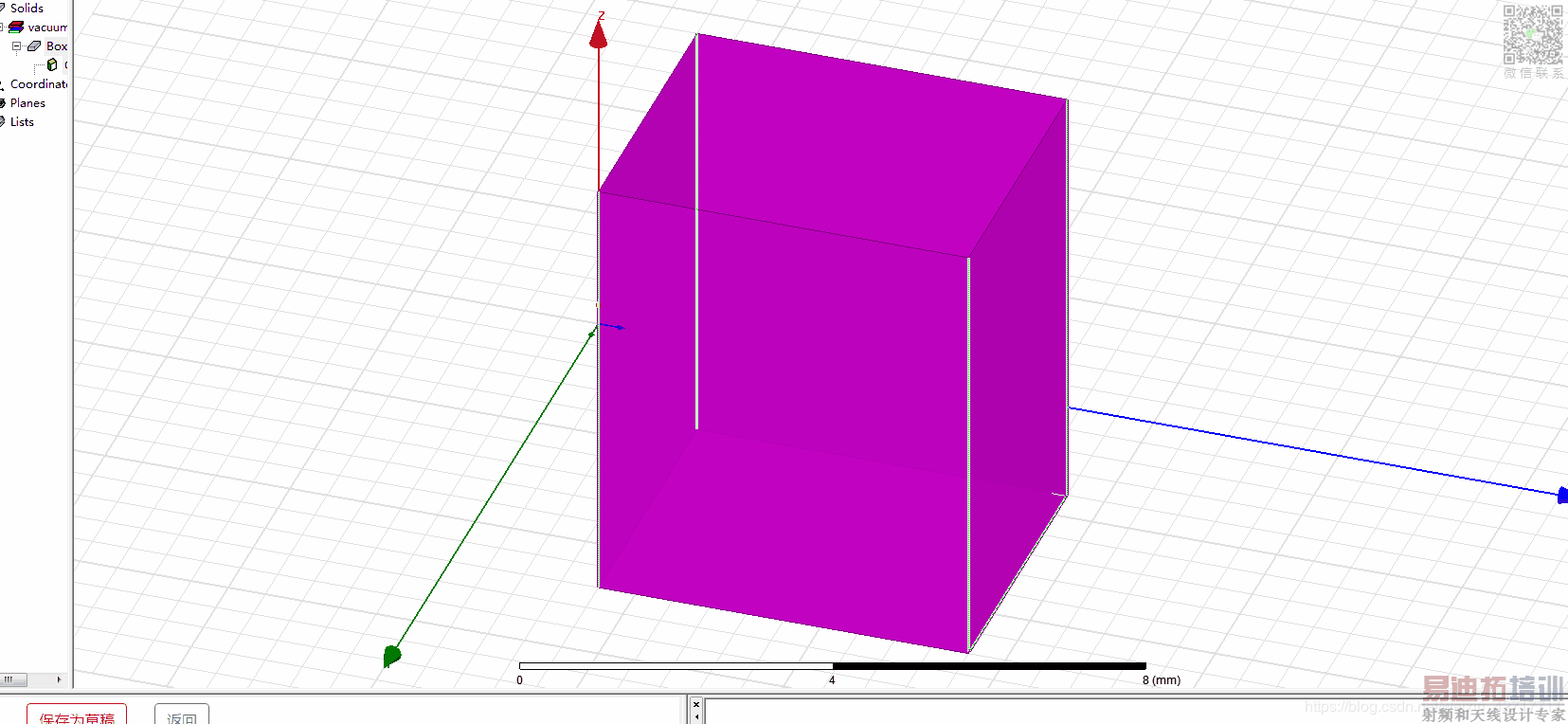

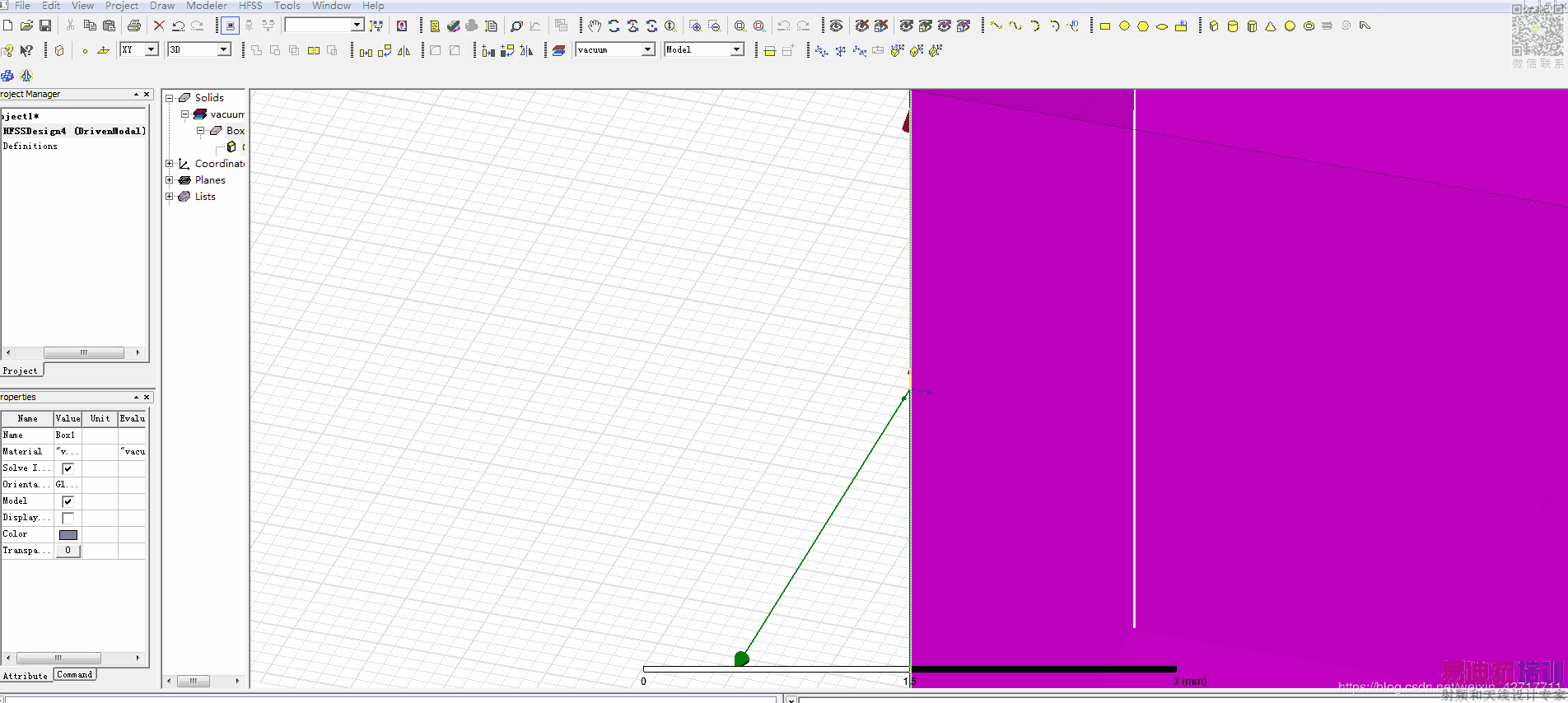

我们发现这个时候比较大，看起来不知所以，可以按ctrl+d来调整，我们调整后是这样

也可以通过鼠标滚轮上下滚动来进一步放大缩小，至此一个简单的长方体建模就完成了...待续
