0 前提

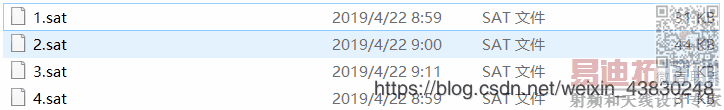

1. 需要先将贴片的模型建好，然后在下面的建模过程中只需要导入就好了，如下图所示，我已经建好了一些模型：

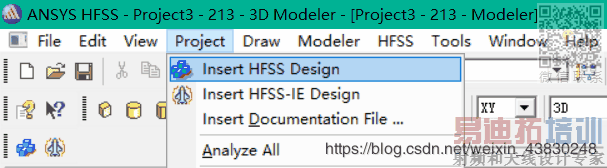

2. 点击下面的按钮可以新建一个项目。


1 建立平面模型

我们即将建立的是一个这样的天线阵列排布：

1.1 导入单元模型

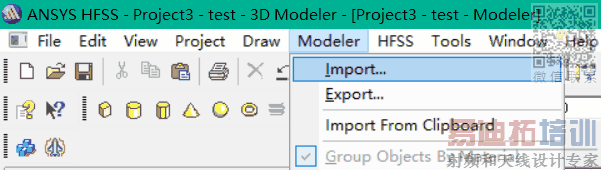

点击Import来导入一个单元模型，选择好模型后点击打开就可以了，建议一次导入一个模型。

1.2 移动单元模型到正确的位置

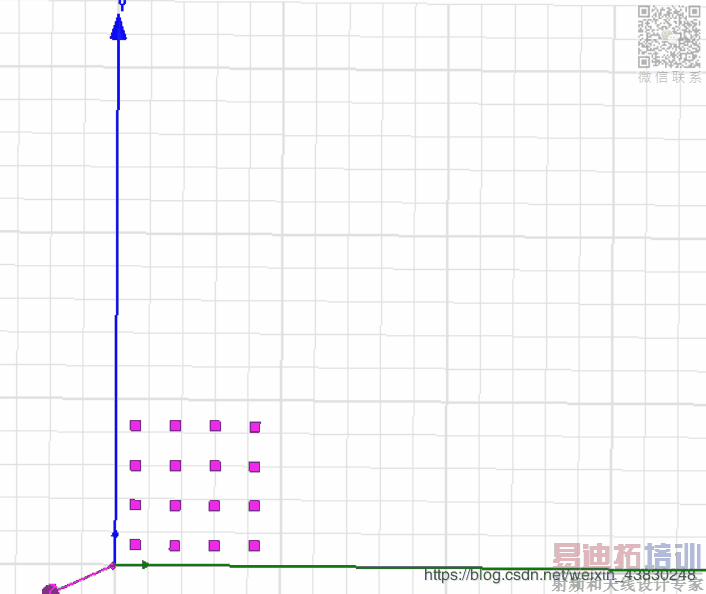

• 如图，这是我导入的单元1，根据我的单元的位置和周期大小来将单元1移动和复制到正确的地方。我的单元周期是12mm，每个单元有4*4=16个子阵，所以一个单元的周期是48mm。
• 根据之前的位置图，我要将这个矩阵向右平移48*2mm，于是点击来进行移动操作。（的意思是移动并复制。）

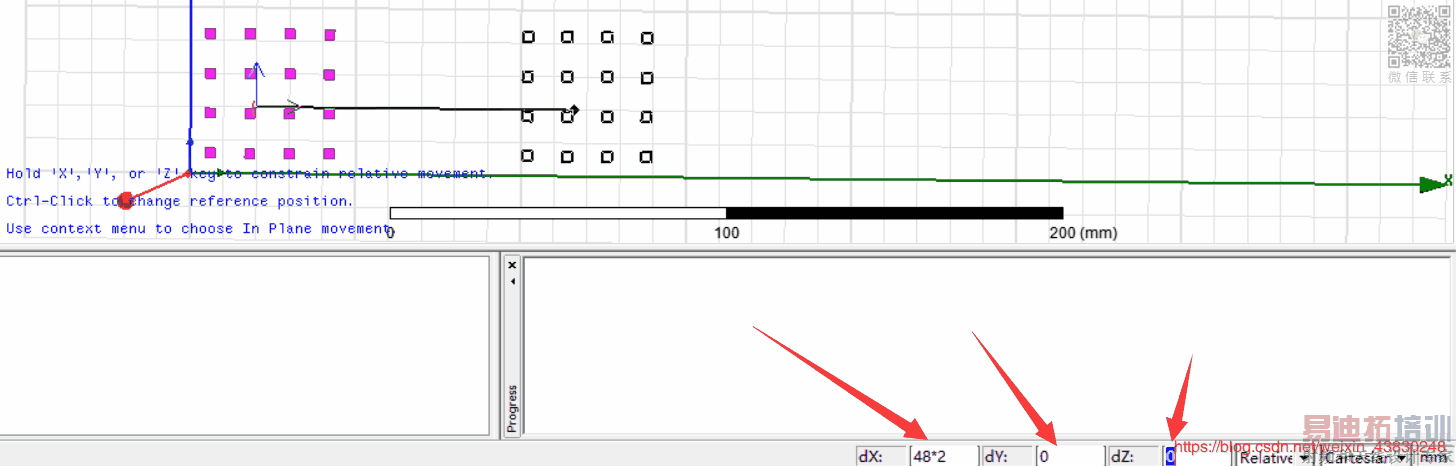

• 在点击移动后，先点击一下单元的位置，然后按下键盘的Tab键，可以设置目的的位置，这里设置x=48*2，y=0，z=0。如下图所示。

  设置之后点击回车就可以完成移动了。

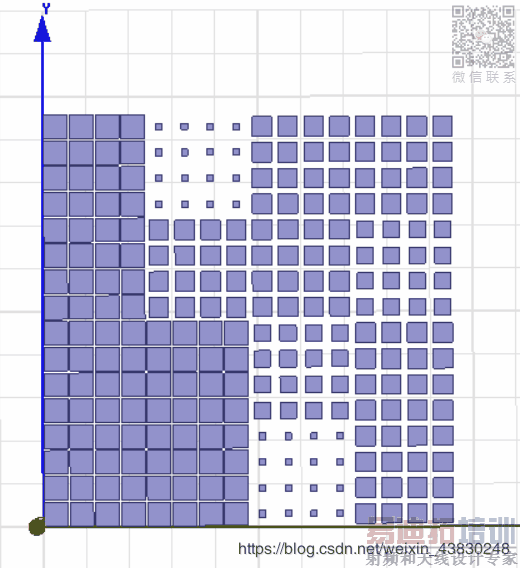

• 随后你就可以导入其他的单元，完成这个阵列。下面是我完成之后的样子。


2 将平面的阵列放置到曲面上

• 既然想要放置到曲面上，那么我们需要建一个圆柱形的曲面，然后再把贴片放置到曲面上。
• 其步骤和思路如下：

1. 首先需要一个和这个阵面大小一样的正方形，让这个正方形减去贴片形成一个镂空的正方形（命名为A）。
2. 然后再建立一个完整的正方形（命名为B）
3. 将A和B两个面都贴到圆柱上
4. 在用B-A就可以剪出来原来的贴片了

2.1 正方形A
