双脊喇叭仿真相关问题求助
录入：edatop.com 点击：
求大家帮个忙，最近正在仿双脊喇叭天线，有几个问题搞不懂，希望大家指教指教：
1、我要仿真的天线是1ghz到18ghz的，驻波要求小于2，但是我自己试着算了一下脊波导的主模截止频率，发现貌似达不到在这么宽的带宽内实现驻波小于2 ，我设计了一组参数计算了一下主模截止频率为0.5GHz到7GHZ，根本到不了那么大。我的仿真思路是先仿真出一个符合条件的脊波导，然后再接上喇叭段进一步仿真。我这个思路对不对啊？真的有符合条件的脊波导吗？

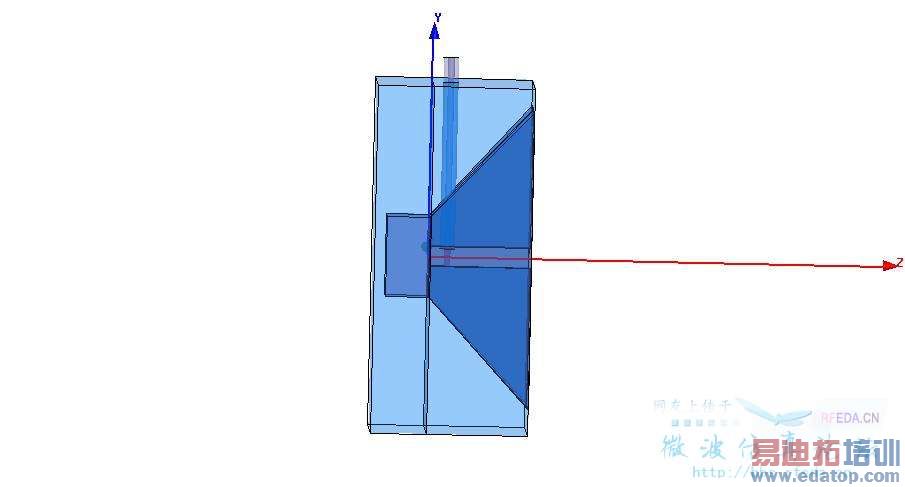

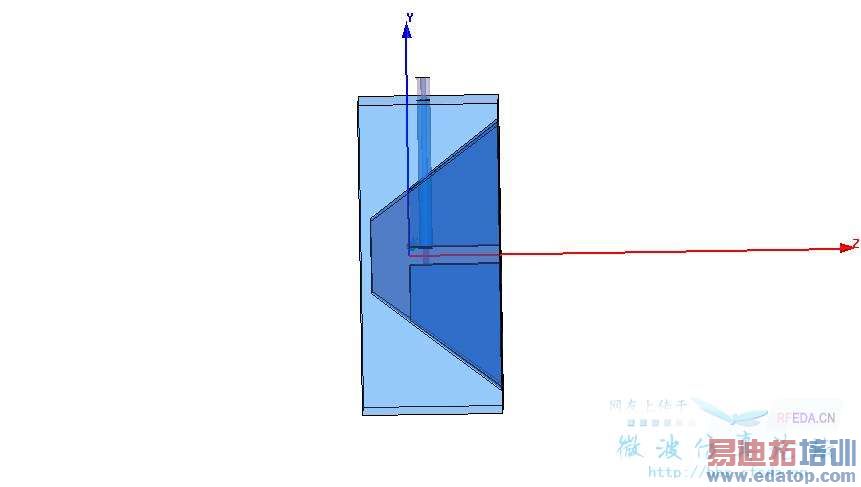

2、脊波导后面还接了一个空腔，这个空腔的作用是什么啊？还有空腔形状是矩形波导还是楔形的？也就是下面两个那个对？
3、空腔的尺寸又如何设计？
非常感谢，期待大家的帮忙！
1、我要仿真的天线是1ghz到18ghz的，驻波要求小于2，但是我自己试着算了一下脊波导的主模截止频率，发现貌似达不到在这么宽的带宽内实现驻波小于2 ，我设计了一组参数计算了一下主模截止频率为0.5GHz到7GHZ，根本到不了那么大。我的仿真思路是先仿真出一个符合条件的脊波导，然后再接上喇叭段进一步仿真。我这个思路对不对啊？真的有符合条件的脊波导吗？
2、脊波导后面还接了一个空腔，这个空腔的作用是什么啊？还有空腔形状是矩形波导还是楔形的？也就是下面两个那个对？
3、空腔的尺寸又如何设计？
非常感谢，期待大家的帮忙！
等待大家的帮助。
自己顶起来，希望好人相助
请问脊波导的截止频率怎么算呢，谢谢
