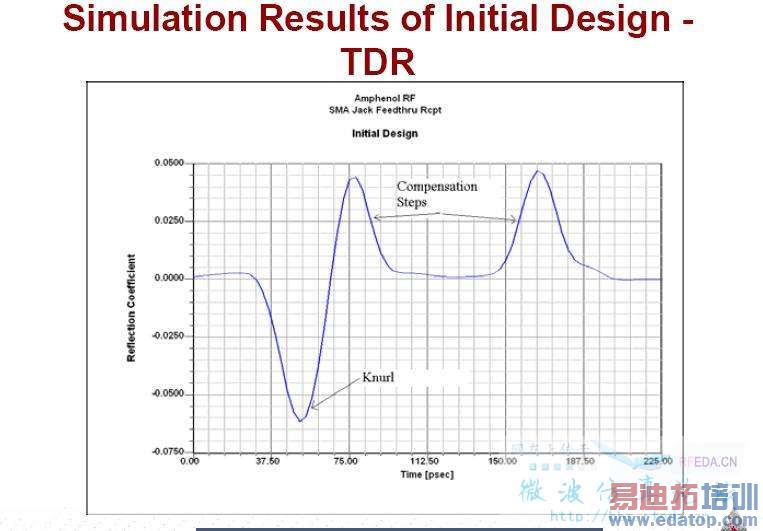

HFSS模拟RF连接器，如何在时域中看反射系数

我不确定最新的HFSS有没有直接提供这个功能，但是如果没有的话，你可以把器件的S参数提出来，然后拿到别的软件里面做TDR啊

用TDR的模式進去即可，但是軟件仿真的結果和你實際測試的結果還是有一定的差異

差异肯定会有的，就是找不到那个功能，category里面根本就没有，是不是盗版的没有啊，我是hfss10



我是hfss10 ，以前的版本有吗

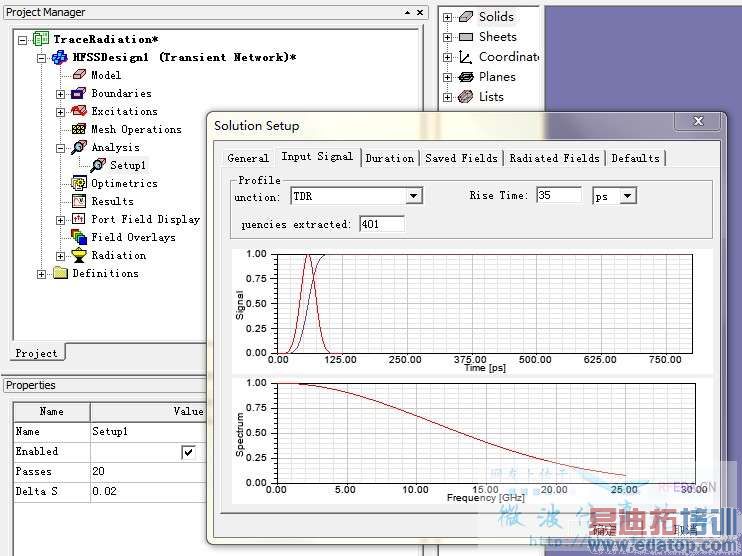

我可以确定HFSS10没有，HFSS13里面有，求解方式选瞬态（TRANSIENT），下面那个网络分析也勾上，
然后在Analysis里面设置如下

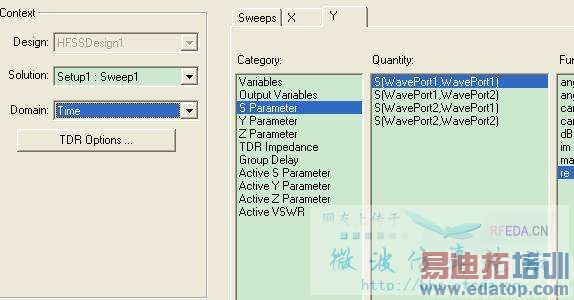

不过，我发现在你这个截图里面就有啊，在Z parameter下面， TDR Impedance，这个不就是了？



非常感谢，我下个13的看看
