波导HT功分器,驻波1.05左右,实际做出来驻波在1.2左右

录入:edatop.com     点击:
我用hfss仿真了一个波导HT功分器,驻波1.05左右。可是实际作出来的驻波在1.2左右。为什么会差这么远呢?问题出在那里了呀?



功分隔板是关键,是不是 加工精度达不到要求



HFSS在做这种完全无源器件时是相当准确的,建议:
1让有经验的人看看你的模型是否正确,设置是否正确;
2测试有无问题,微波测试技术含量挺高的
3如1楼所说检查加工是否精确。若频段低于X频段,波导加工一般不成问题



1.2都还不满足吗?
测试的时候加了波导同轴过渡的,测出来的指标肯定要差些,很正常的。



VSWR=1.05 => RL=32dB
VSWR=1.2 => RL=20.8dB
這都已經很好了呢,你確定你的校正及接頭可以那麼好嗎?



理想值跟實際是有差距的 不過你可以檢查你的接頭是否正確VSWR1.2不錯囉



前面两位,你们用的是标网吧?
to搂主:
如果是标网,建议先用矢网的时域功能测量一下您的转换接头,是否满足测试需求。
如果是矢网,直接进行矢量校准,测量会非常准确



能将你的模型发一个吗?我来给你看看!



这是仿真的模型,有空的话,帮忙看看

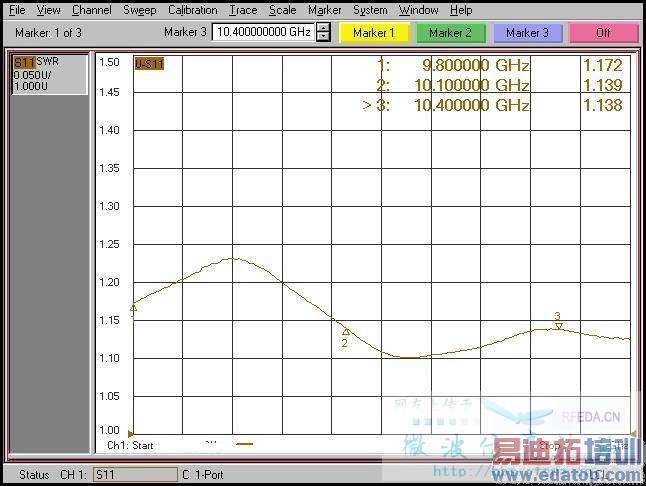

失网测试结果
