HFSS激励源为wave port，波导模式的问题

按照楼主bit53分享的pdf文件资料，试验激励源为wave port，波导模式的HFSS仿真，有些问题不明白！
我上传了几张图片，分别对应wave port中的5种模式，
现在想知道：
1、怎么样来判断每一种模式对应那一种波，比如TE10、TE01。。
2、怎么样来判断是TE呢？为什么不是TM？
希望有比较清楚的答案，不要说去找本书看哦，呵呵呵！

•

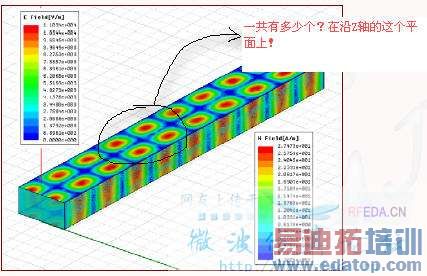

  3、Z轴是我设定的波导长度，30cm，能不能根据这个长度判断出在沿Z轴的某个平面上，到底会出现多少个TE20？具体见图片！

  •





    对于TE模式和TM模式的辨别，我只能给出一种我使用的方法，但是这种方法应该不是一种比较好的方法。所以你也就是看看罢了，更多地还需要一起探讨。

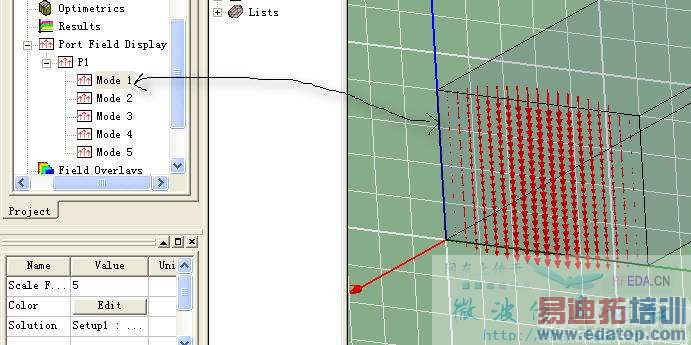

    就以Mode1为例说明，首先看宽面，可以看到，如果让该面显示E的幅值，则为图1所示，若显示H的幅值，则为图2所示。根据TE10模的分布规律，可以得知该模式就是TE10而不是TM模式




    图1

    图2

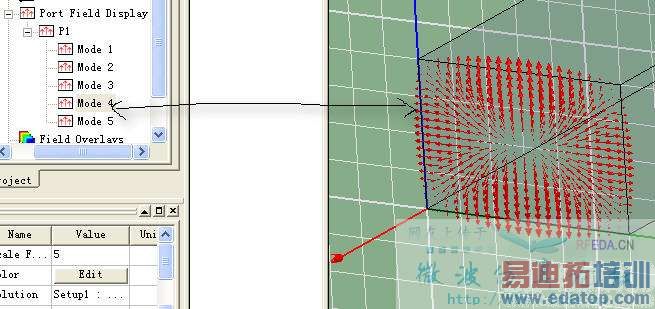

    你的第四个模式就是TM11模式。所谓TE，E场仅存在于与传播方向垂直的平面上，由此，在波导端口平面上电场散度为0，而第四个模式不满足此要求。
    HFSS模式，按照可传输的最低模次开始，依次增加传播模式。

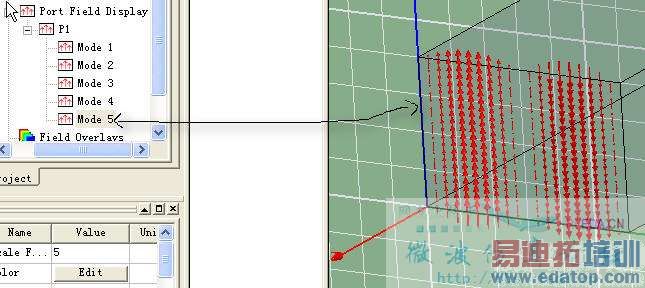

    你的五个模次分别为：TE10，TE01，TE11，TM11，TE20



    经高人指点后，弄明白了！
    结贴：
    1、各种模式自有其规律，最好还是看看相关的波导方面的书，我的方法就是记住模式分布图即可！想没有理论基础，直接看个图就明白，现在做不到，呵呵！
    2、每一个面包圈对应1/2个波导波长，根据色散方程k^2=kc^2+beta^2可求波导波长！



    学到东西了，谢谢！



    好总结，对后人有帮助了



    那要是圆形波导或者同轴波导怎么判断呢,能不能帮满分析下他这个模式顺序是怎么排的,也就是Mode1,2,3,4是按什么顺序来的是先TE11,TM01,TM10,还是怎么来的



    正在学习中，善哉善哉！
