HFSS画 轴比vs频率

你是问怎样吗？首先要定义辐射表面，然后在create far fields report的rectangular plot里面可以选择axial ratio项

您好，我也是这样设置的，可是为什么轴比只有在我设置的中心频率上才有值，只是一条竖直直线（x轴是频率，y轴是轴比） 。我在设置中心频率的时候，也进行了扫频设置 为什么在其他扫频点就没有轴比呢？我用的是hfss10 谢谢大侠指教！

11和13都可以选择用频率扫，不知道10版本是不是也可以这样设置。我估计这个问题你还是得问问熟悉10的人

我试了一下 11版本的 怎么还是不行？请问你可以讲一下11版本具体的设置步骤吗？ 非常感谢!

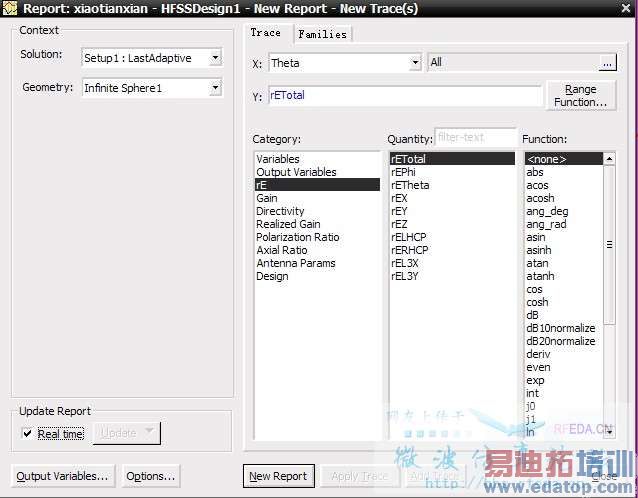

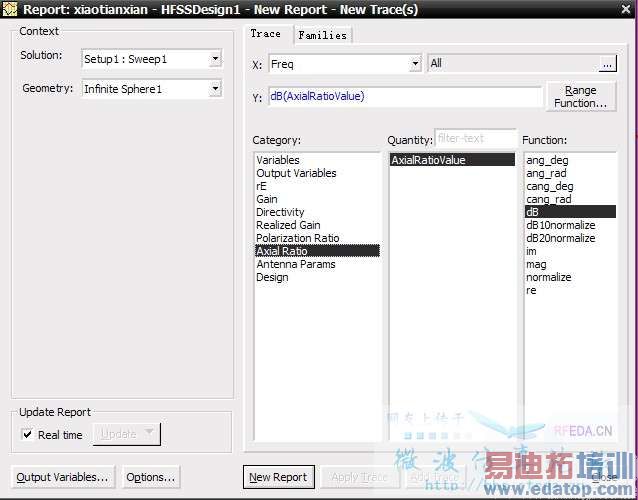

我可以告诉你如何设置，但是希望你能给个反馈我！首先定义辐射表面然后create far fields report里选择rectangular plot会出现对话框，对话框的左端solution后面选择sweep。右边X轴选择Fre即可！

你看看我上传的附件就好了！

•





  恩就是这样



  那请问gemetry 选择的是3d的3维面还是e或h的二维面？



  还有就是family 选项卡也需要设置一下吧？要不phi ,thita 取所有的吗？
