用HFSS的本征模式算微带谐振结构的耦合系数
录入：edatop.com 点击：
这是模型，使用HFSS本征模式求解耦合系数。
最大迭代步数14步，精度2.5%，最小收敛步数3步。
设空气盒（不设边界），设地板（pec），本征模式（选2个模式），设参数扫描（s从1.5-2.5mm，每步0.05mm）
结果处理式子 k01=2*(f02-f01)/(f02+f01)

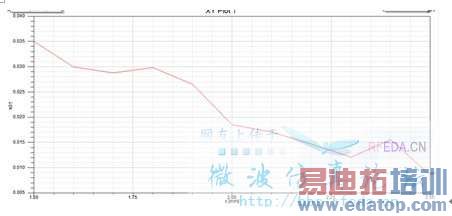

这是出来的图形：
1 请高手帮我指点一下，为什么曲线会是折线，不是比较平滑的曲线。（我还仿了个改进的模型，那个比这个复杂，结果更是一上一下，此起彼伏，惨不忍睹！）我精度调到过0.1%，但差不多，而且速度就太慢了。
2 请问还有什么比较好的算耦合系数的软件吗？听说sonnet和IE3D不错，不知道有没有使用过的？请指教，万分感谢！
最大迭代步数14步，精度2.5%，最小收敛步数3步。
设空气盒（不设边界），设地板（pec），本征模式（选2个模式），设参数扫描（s从1.5-2.5mm，每步0.05mm）
结果处理式子 k01=2*(f02-f01)/(f02+f01)
这是出来的图形：
1 请高手帮我指点一下，为什么曲线会是折线，不是比较平滑的曲线。（我还仿了个改进的模型，那个比这个复杂，结果更是一上一下，此起彼伏，惨不忍睹！）我精度调到过0.1%，但差不多，而且速度就太慢了。
2 请问还有什么比较好的算耦合系数的软件吗？听说sonnet和IE3D不错，不知道有没有使用过的？请指教，万分感谢！
